一、檢測內容及要求檢測內容： 產品的尺寸檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 黑點 | 正光檢測 | 可檢 |
| 2 | 缺口 | 正光檢測 | 可檢 |
| 3 | 劃傷 | 正光檢測 | 可檢 |
| 4 | 螺牙有無 | 斜角檢測 | 可檢 |
| 5 | 防盜筋 | 不可檢 |
注明：盈泰德科技研發生產的外觀視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
二、設備組成及主要機構設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm 組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | 盈泰德 | 1套 |
| 2 | 工業電腦 | 盈泰德定制 | 1套 |
| 3 | 顯示器 | PHILIPS22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 4套 |
| 5 | 相機調節模組 | 盈泰德定制 | 4套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 4套 |
| 7 | 環形光源 | 定制光學自適應光源 | 4套 |
| 8 | 控制系統 | 盈泰德定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | 盈泰德定制 | 1套 |
設備外觀－3D立體圖

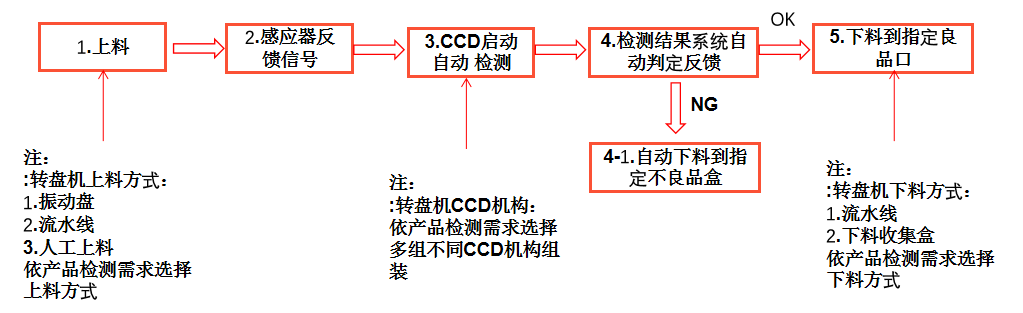

設備檢測流程
三、樣件測試圖片:

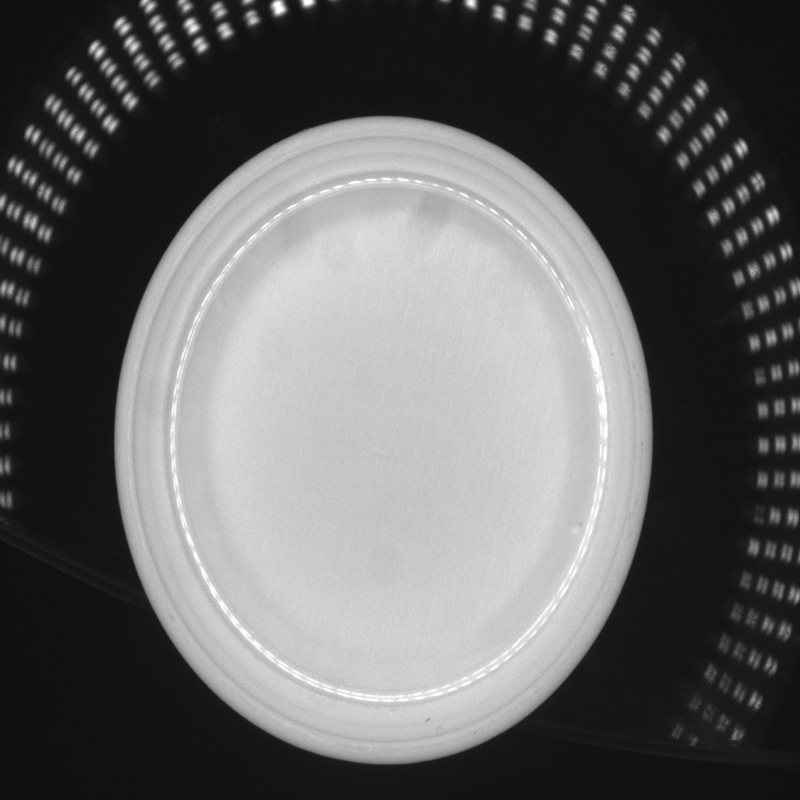

底部正光檢測良品原圖：

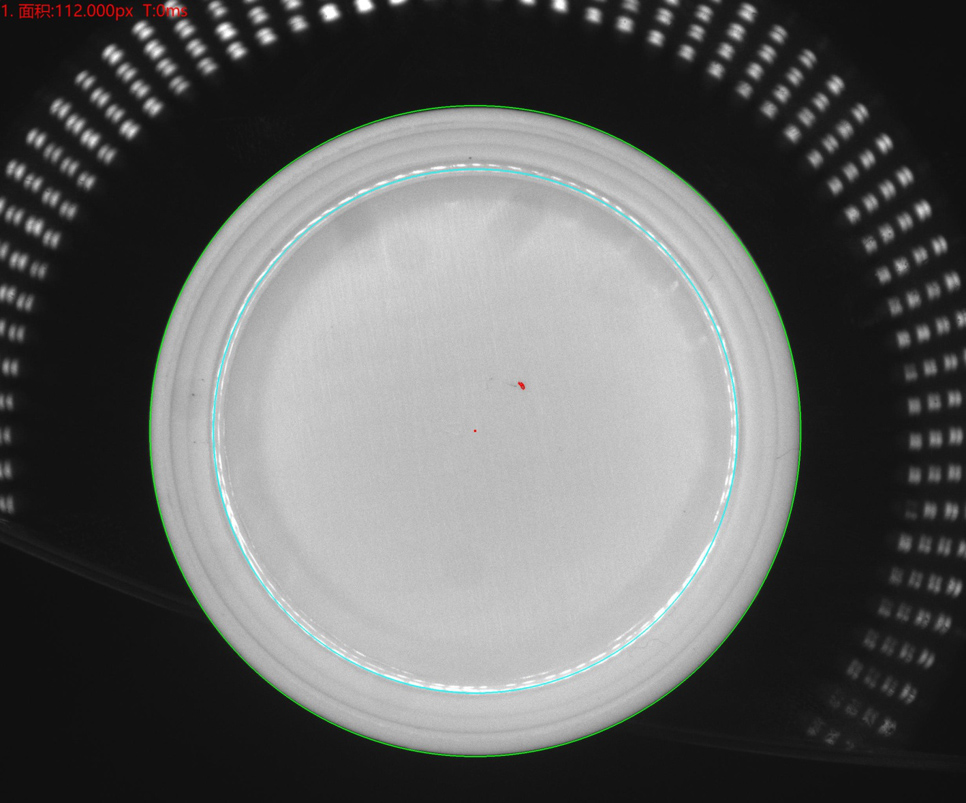

底部正光檢測不良品分析圖：NG 不良特征：黑點

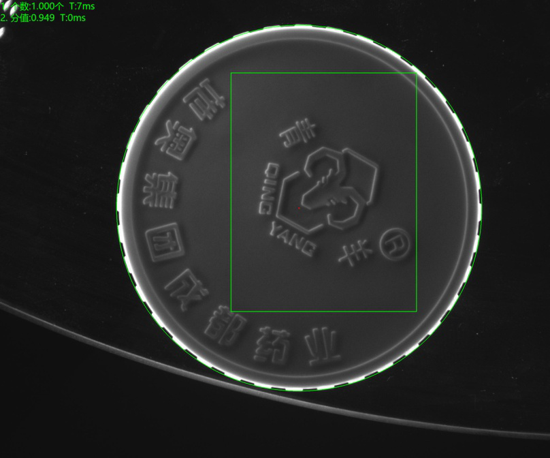

頂部正光檢測良品分析圖：OK

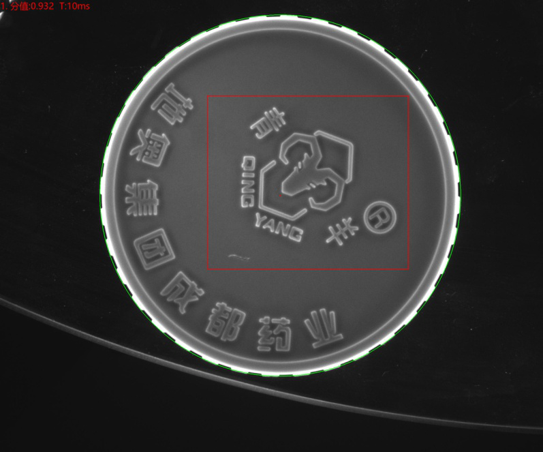

頂部正光檢測不良品分析圖：NG 不良特征：頂部黑點

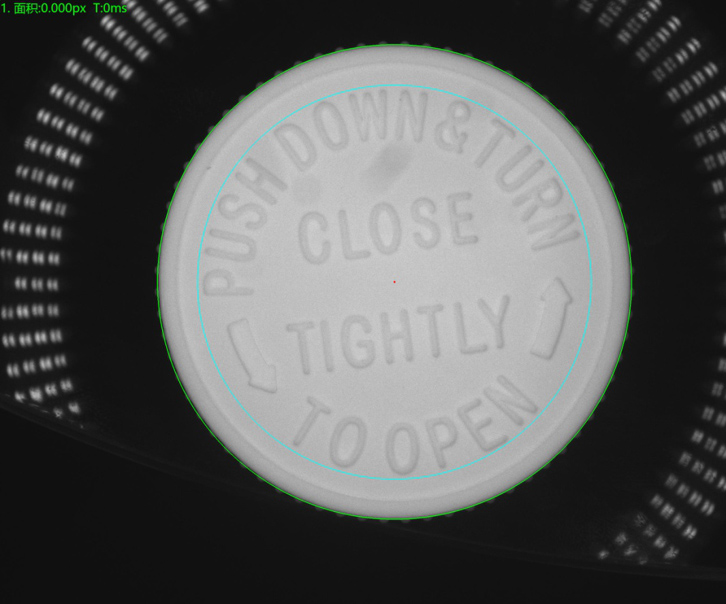

頂部正光檢測良品分析圖：OK

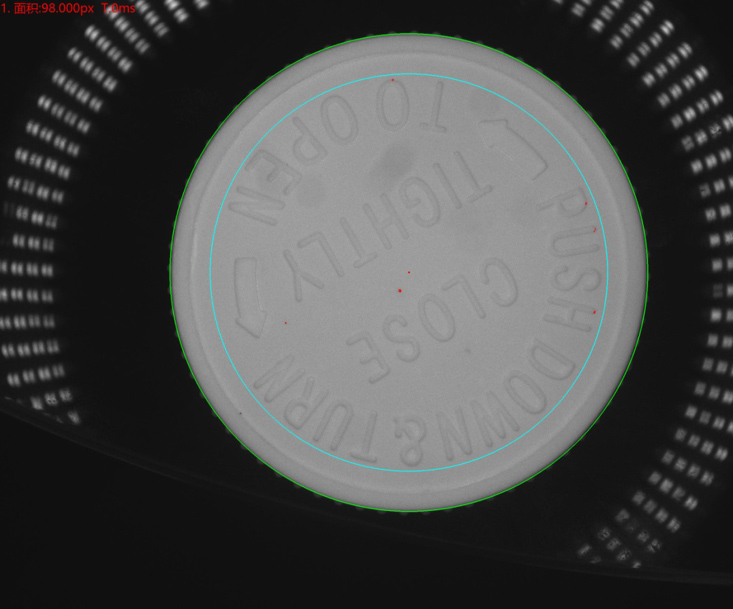

頂部正光檢測不良品分析圖：NG 不良特征：外壁黑點
四、系統安裝要求:設備放置的檢測空間: 安裝盈泰德科技視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
如果你的工業生產線中需要用到機器視覺檢測類的技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
