鋰電池生產裝配段，疊片工位的正負極片放置在隔離膜中的位置，對于電池的性能有較大影響，這種錯位會減少極片的有效反應面積，甚至?xí)斐呻姵貎?nèi)部短路;利用我們的視覺定位，可以避免這種風險，主要是因?yàn)楦綦x膜在分隔正負極片后，膜兩端會長出極片2mm~
5mm，如果位置不合適，就會對下工序頂、側封環節需要精準定位極片實際邊緣尺寸產生影響，定位準確才能有效完成自動封裝作業。

　　機器視覺可以有效取得極片實際邊緣，得到理想的極片輪廓的準確圖像信息，再將圖像信息反饋給PLC，控制后面的設備動作。消除因?yàn)槎ㄎ徊粶?zhǔn)而給疊片封裝等環節造成安全風險。

　　鋰電生產裝配段，需要將加工極耳后的極片一片片整齊重疊;整體使用隔離膜按照Z字形分隔正負極片，進行初次封裝;兩端極耳漏于外端。接下來是入殼、激光焊接工序，需要將包裹在隔離膜里面的整疊極片準確放置于鋁殼中，然后采用激光焊接封裝。激光焊接部分完全可以利用機器視覺進行定位焊接，提高設備的生產效率。

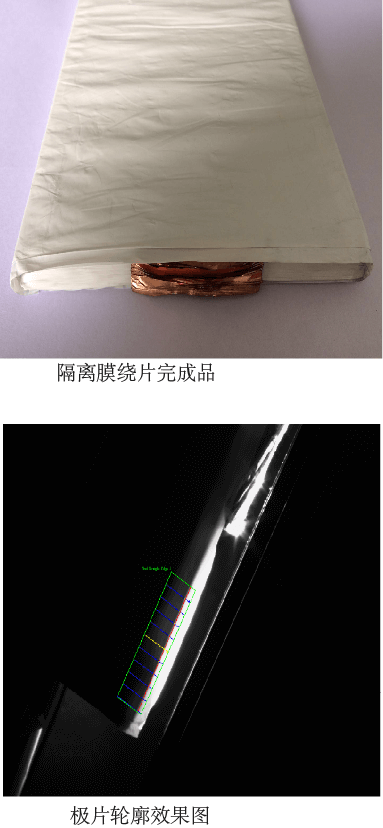

　　而常規情況下，我們?cè)诖蚬鉁y(cè)試選擇光源時，會優先選取長波段背光打光方式，利于光線穿透兩端多出來的隔離膜，將兩端多出長度的隔離膜強曝光處理，以實現極片邊緣輪廓明顯的灰度特征;然而此處隔離膜為乳白色，表面光滑材質;在前工序繞片過程中，有3~4次重復纏繞的過程，包裹膜單邊有4層左右厚度，常規LED光源亮度無法穿透，光線會被光滑的隔離膜表面所反射，或者無法穿透多層膜;也有采用更長波段的紅外光源，如常規940nm波段紅外光源，即使緊貼產品底部也無法取得穩定的極片輪廓特征。

　　另外，極片在實際生產過程對效率與設備稼動節拍要求比較高，長期生產過程會產生脫粉顯現，傳輸裝置表面會產生不少粉塵與深色沉淀物，對背光源使用也會造成客觀影響;及機械手臂抓取等因素影響，所以自動化工藝很難實現底部打光拍攝視覺方案。

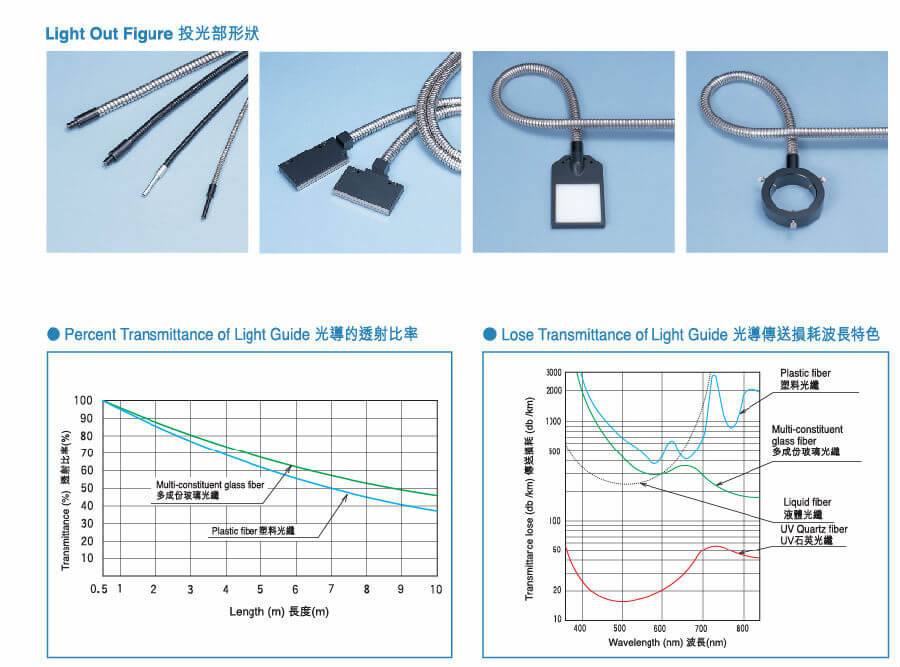

　　東莞四眾TGGETHER光源技術人員使用獨有的光照技術，解決視覺圖像技術在原有電池生產中不能應用的這些問題。采用安裝簡便的正向光照明方式;配合原有生產設備正常運行環境，有效取得極片在隔離膜層層密封下準確輪廓。
