鋰電產業鏈正處于投資擴產潮中，不少的資本巨鱷都在擴產，而質量控制，也是至關重要的一節，下面主要分享一例圓柱形鋰電池的視覺檢測解決方案。

一、底殼焊工位檢測

產品實測示意圖

檢測要求:

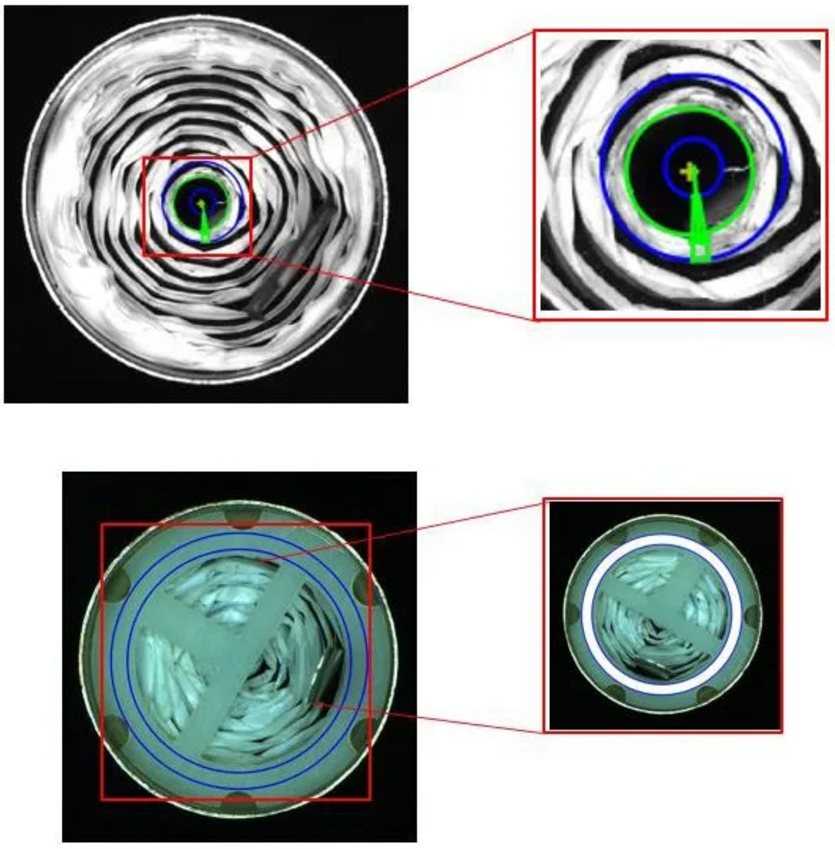

①中心孔定位

②中心孔檢測

③電池角度矯正

④正極絕緣片檢測

檢測結果：能穩定檢測中心孔大小、糾正電池角度以及白色絕緣片的有無。

二、滾槽尺寸測量

產品實測示意圖

檢測要求:

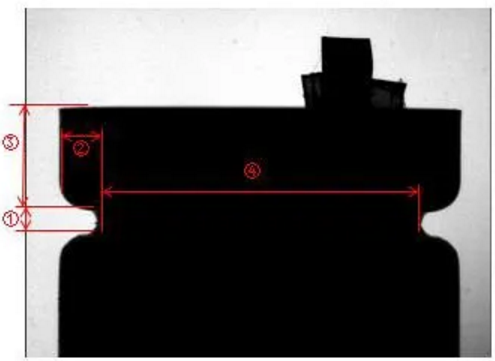

①檢測滾槽后的相關尺寸

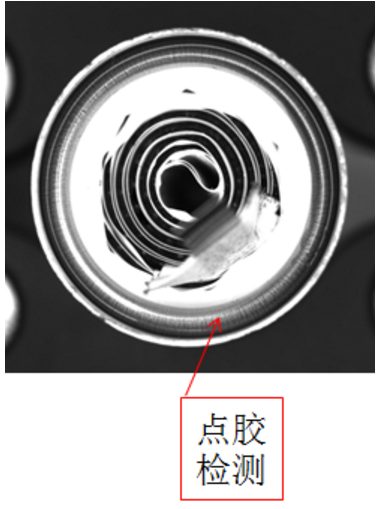

②檢測滾槽后點膠有無氣泡、有無斷膠?

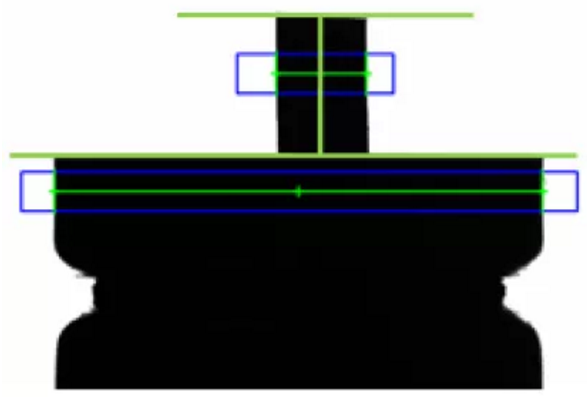

滾槽尺寸檢測

檢測結果：盈泰德視覺系統能同時測量出尺寸及點膠的質量問題。

三、蓋帽焊工位檢測

產品實測示意圖

檢測要求:

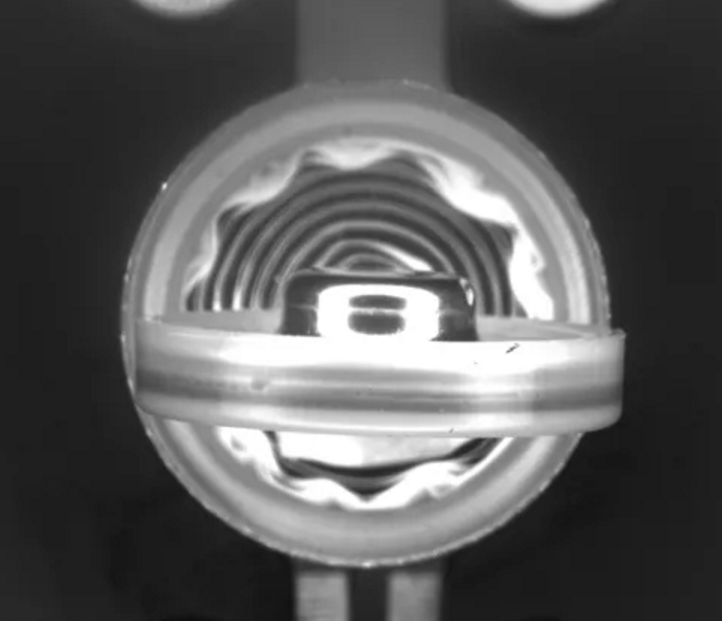

①極耳方向矯正

②蓋帽焊后質量檢測

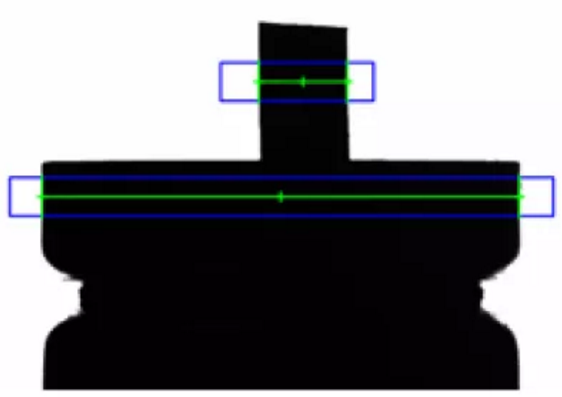

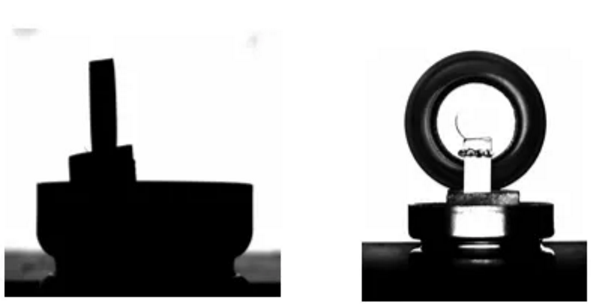

打量極耳頂端，檢測極耳角度

檢測極片和鋼殼中心點和計算距離值。

檢測正極片高度

檢測結果：通過視覺檢測系統能準確計算出極耳偏移的角度，判斷蓋帽的有無，以及蓋帽焊接的偏差。

四、蹲封-蓋帽角度矯正檢測要求:

①檢測蓋帽，引導馬達旋轉的角度

檢測結果：

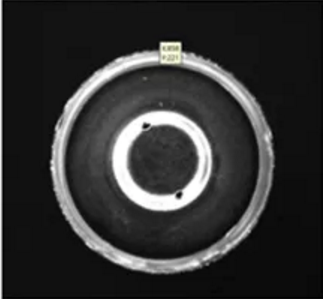

通過查找蓋帽上的特征點來確定蓋帽旋轉角度及方向，檢測精度約為0.04mm。

五、蓋帽正反檢測

產品實測示意圖檢測要求:

①蓋帽狀態：放正OK，放反NG，放傾斜NG

②電池直徑：16.3mm，電池中心距50mm

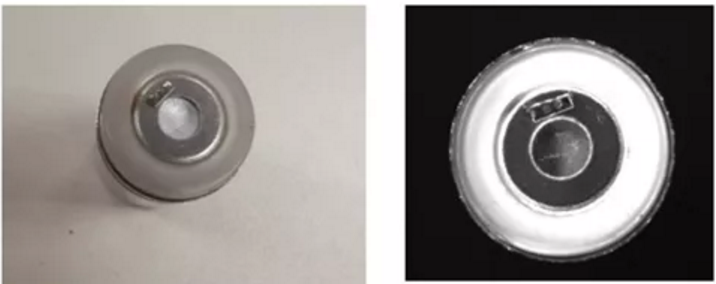

放反狀態原圖及打光效果圖

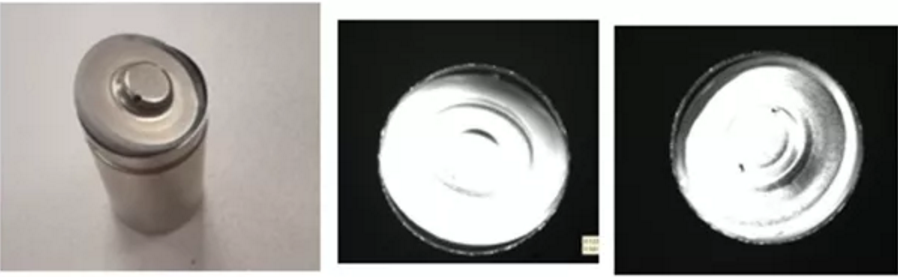

放傾斜狀態原圖及打光效果圖檢測結果：能滿足以上檢測要求，檢測精度約為0.052mm。

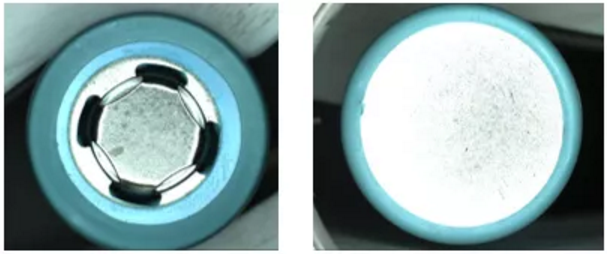

六、電池端面檢測檢測要求:

①電池正極端面套管質量檢測

②電池負極端面套管質量檢測

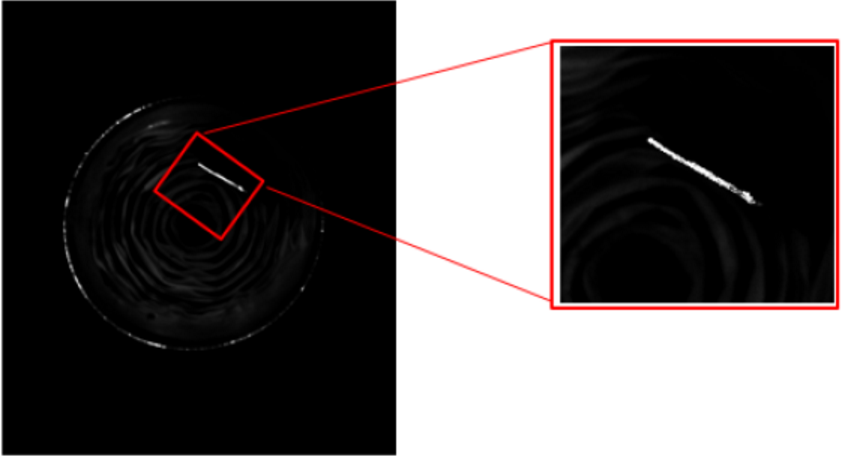

檢測結果：可以檢測正極有無墊片，套管上有無缺陷，電池端面有無凹坑、劃傷；檢測負極端面套管質量以及電池端面上有無凹坑、劃傷等。

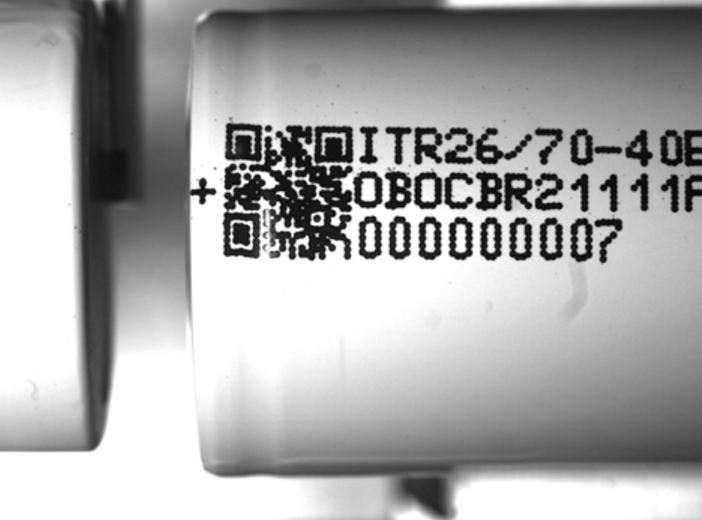

七、二維碼檢測檢測要求:

①檢測電池上二維碼印刷質量

檢測結果：可穩定檢測電池上印刷二維碼的歪斜，缺陷。

以上內容僅呈現了鋰電池視覺檢測應用的一小部分，盈泰德將根據現場的環境進行靈活布局，為生產企業量身定制一套視覺檢測解決方案，使其在實際檢測中呈現很好的圖像效果，提高視覺系統的穩定性和定位精度，如果你的工業生產線中，可能用的到機器視覺或深度學習方面的技術，那不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，從一個專業的角度免費來給你設計一個合適你的方案，然后聽取你的意見，再詳細洽談，最后即使沒能達成合作，我們也非常希望能多認識個朋友。
