通過盈泰德光伏電池外觀檢測設備,可以自動判斷組件相關缺陷;利用視覺識別的方式來代替?zhèn)鹘y(tǒng)的人工觀察,不僅節省了人工,也彌補了人工觀察視覺疲勞造成的漏檢,對于光伏制造業的質量把控起到了重要的作用。



一、設備結構和安裝調試需求設備分為兩個部分:測試部分和顯示臺部分。測試部分:條裝結構,含有測試線掃描相機和測試條形光源。

顯示臺部分:包含4k顯示器、主機、鍵盤鼠標等。

安裝需求:設備利用組件工廠原有流水線,將設備插入至流水線間安裝即可。對甲方工廠的流水線要求:

1.?流水線需甲供,確保組件流速勻速,配有歸位系統。

2.?流水線間隙需要20cm-25cm,確保間隙垂直方向無遮擋。

3.?流水線方向為短邊流向。

二、設備工作流程

組件進入工位A——組件流向工位B——設備完成采集組件正面外觀圖像——15秒內軟件將自動判別出的組件外觀缺陷的位置并標注儲存。

測試流程中設備不影響原有流水線功能,為獨立測試系統;利用自身的傳感器進行組件開始檢測的信號采集。

軟件也可將測試結果的OK/NG信號反饋給流水線的PLC中,流水線進行分選。

三、設備缺陷識別

檢測項目 缺陷描述
電池片單元 裂片、穿孔 長度或直徑大于2mm
崩邊、缺角 電池片外形不完整
電池片劃痕 長度大于2mm
電池片臟污 電池片上有異物臟污
層壓組件正面 電池片錯位和片間距 電池片間距異常
助焊劑殘留 自動串焊時的助焊劑殘留在電池上
組件玻璃面異物 組件玻璃面的膠帶殘留或其他異物黏貼
中空、氣泡 電池片表面的中空氣泡群
玻璃劃傷 長度大于2mm
層壓組件背面 可選

四、測試案例

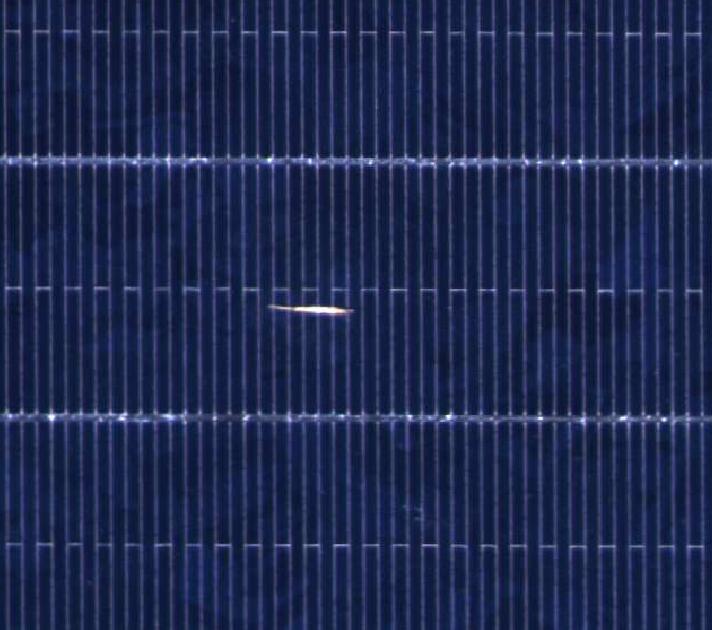

1.缺陷類型:異物

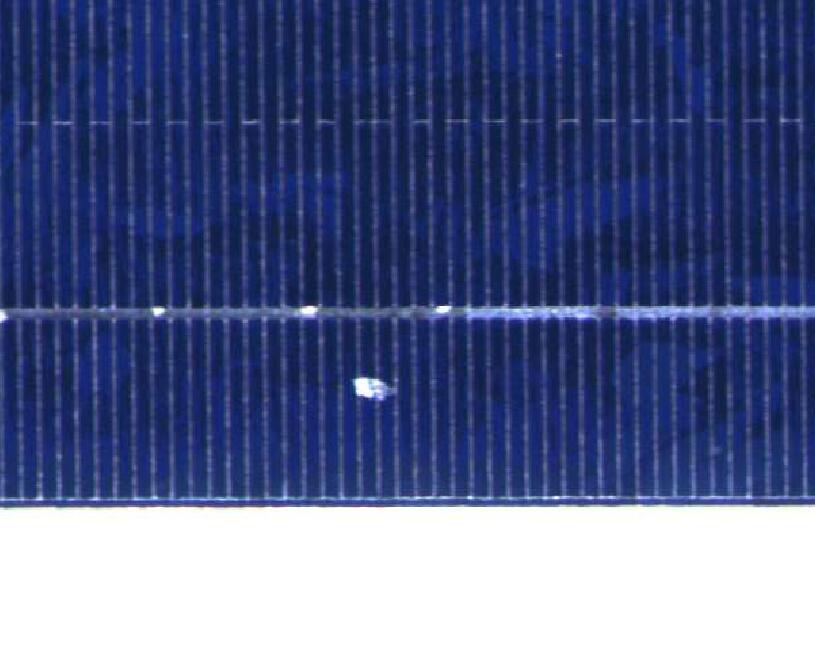

實物圖

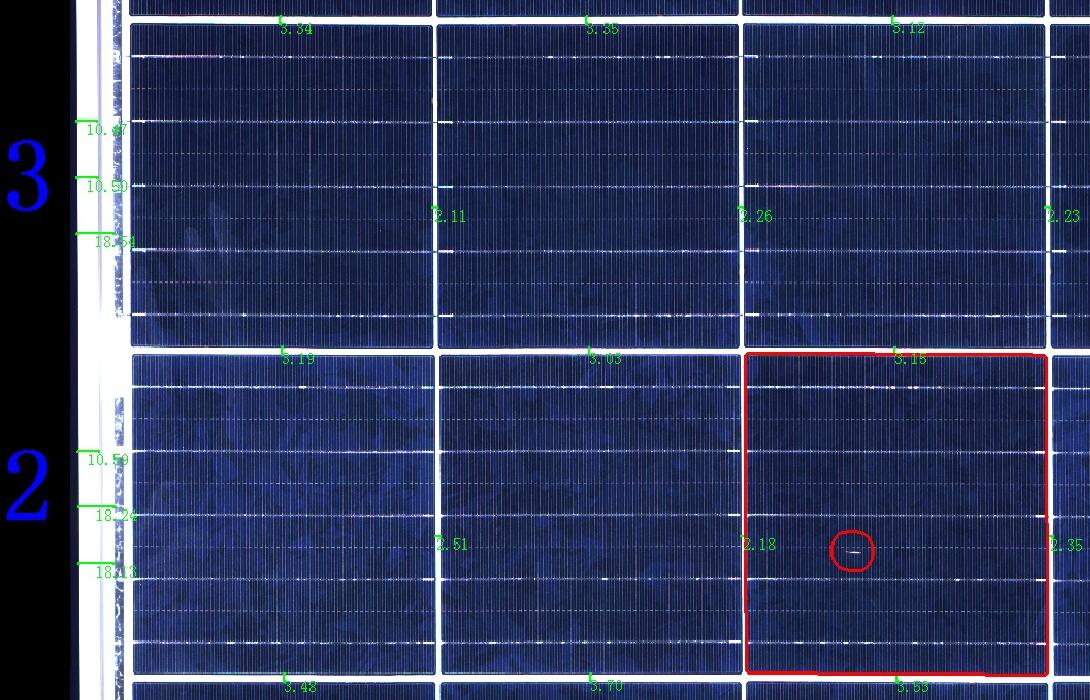

光伏電池外觀視覺檢測系統-機器視覺_視覺檢測設備_3D視覺_缺陷檢測檢測結果光伏電池外觀視覺檢測系統-機器視覺_視覺檢測設備_3D視覺_缺陷檢測



2.缺陷類型:助焊劑

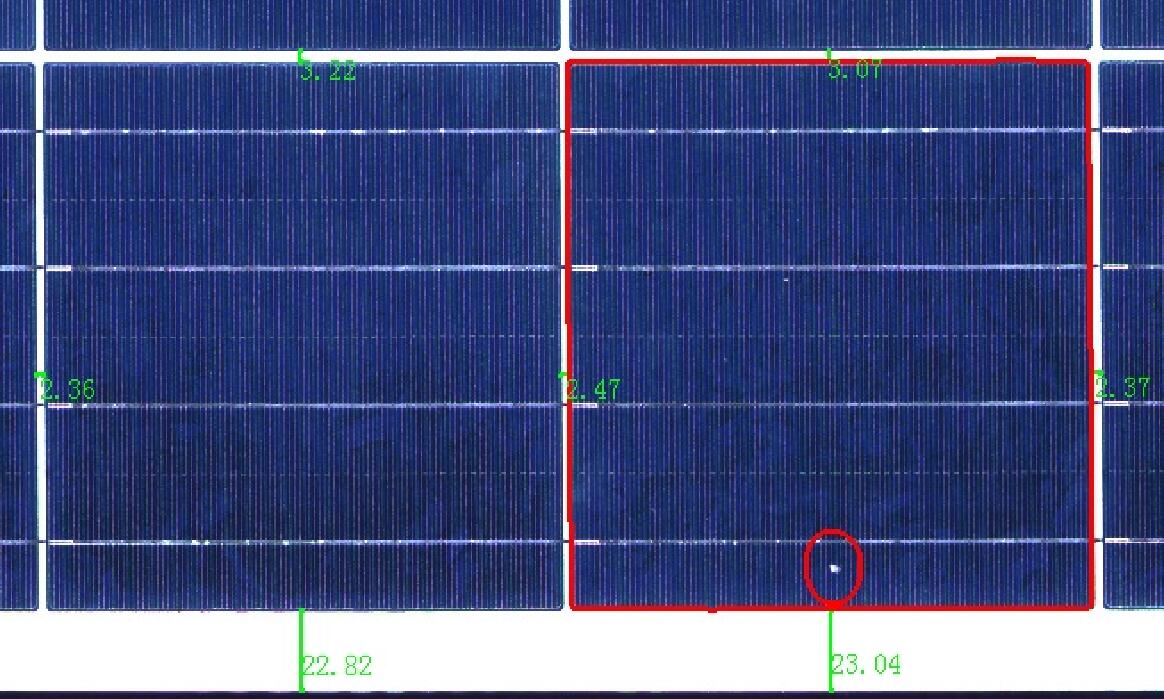

實物圖光伏電池外觀視覺檢測系統-機器視覺_視覺檢測設備_3D視覺_缺陷檢測檢測結果光伏電池外觀視覺檢測系統-機器視覺_視覺檢測設備_3D視覺_缺陷檢測



3.缺陷類型:劃傷/氣泡

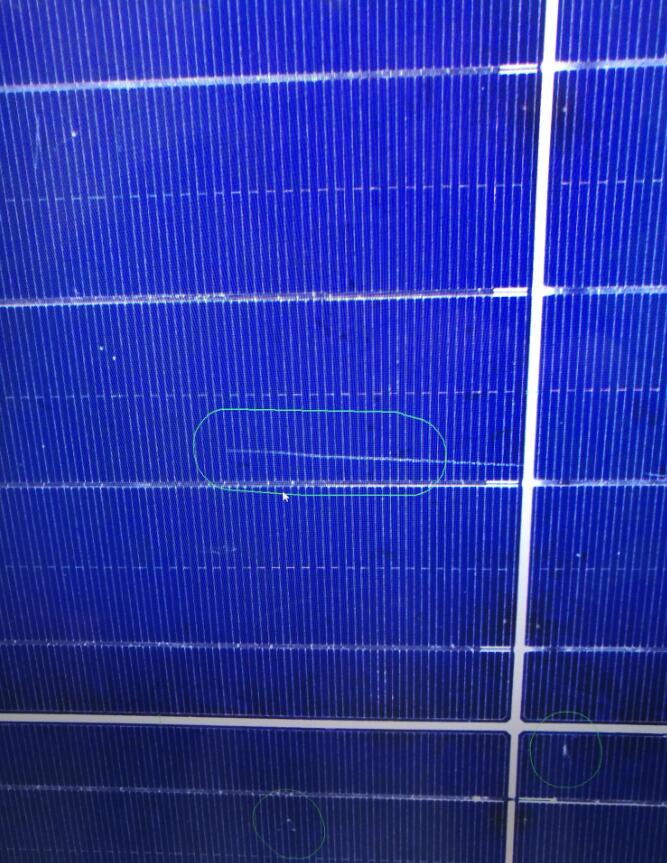

劃傷氣泡

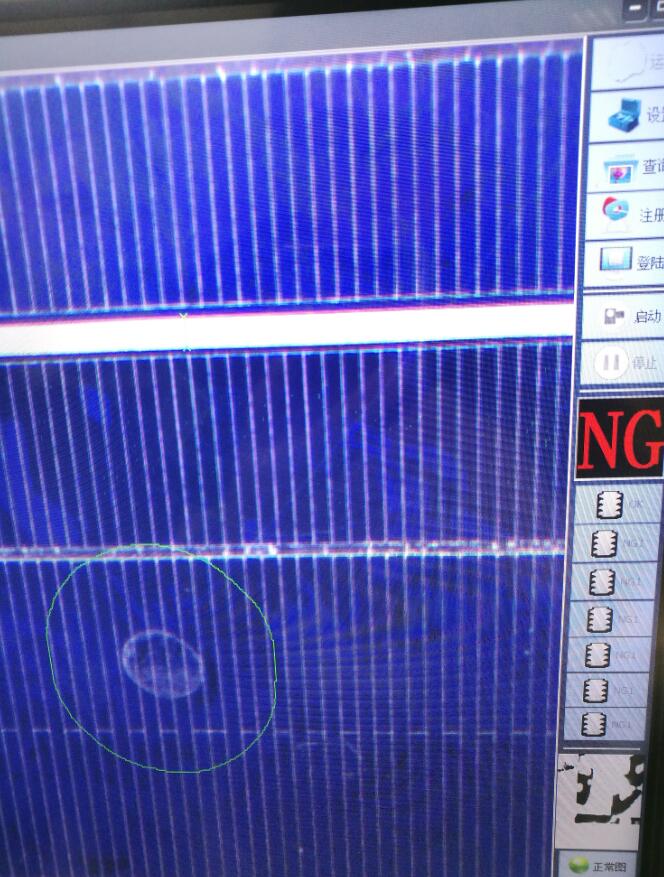

光伏電池外觀視覺檢測系統-機器視覺_視覺檢測設備_3D視覺_缺陷檢測? ??光伏電池外觀視覺檢測系統-機器視覺_視覺檢測設備_3D視覺_缺陷檢測



4.缺陷類型:片間距異常

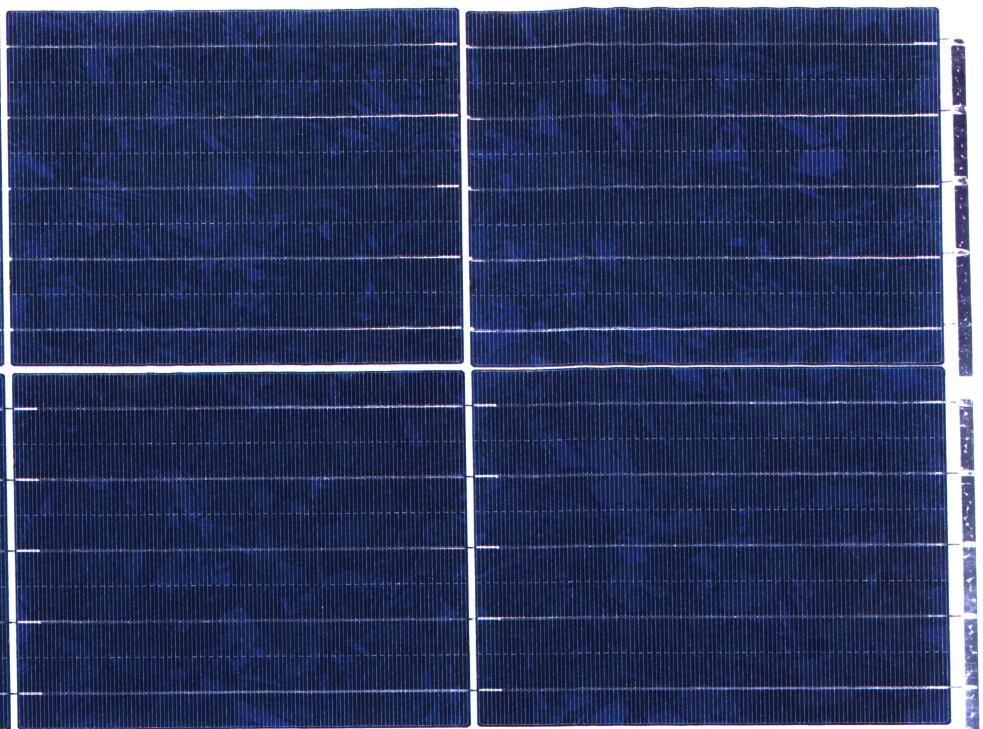

實物圖

光伏電池外觀視覺檢測系統-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

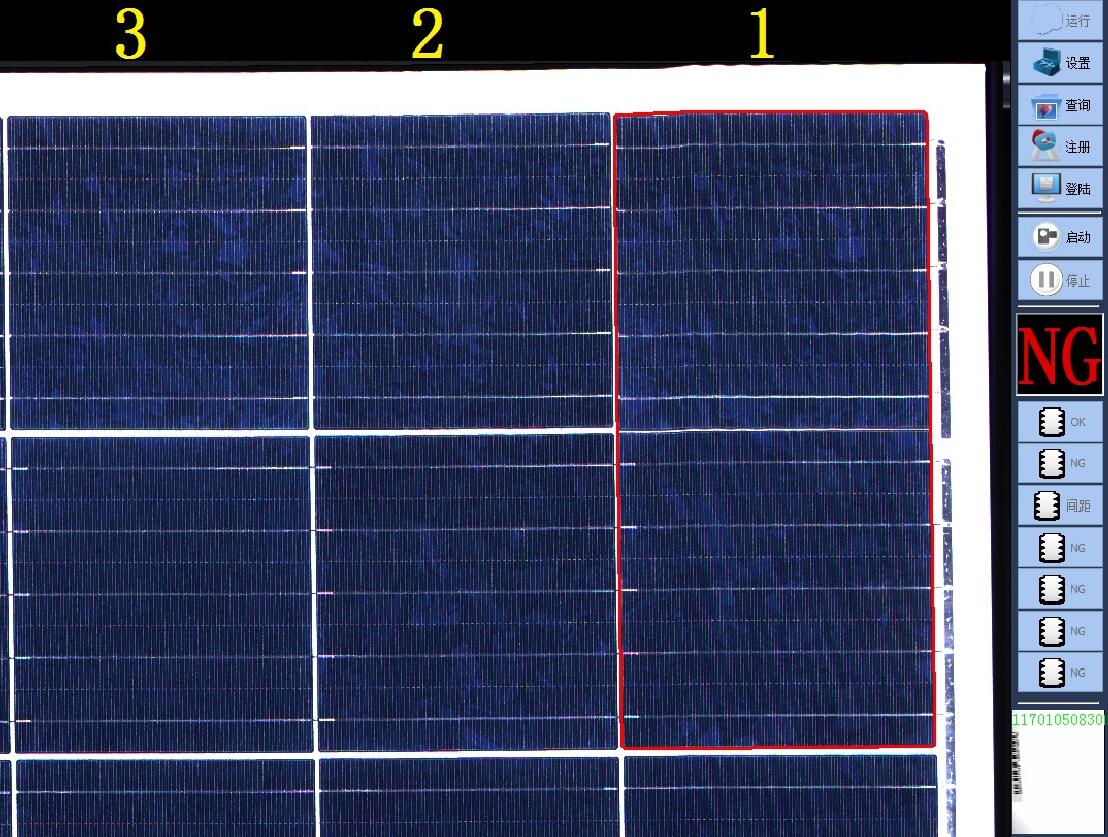

? ? 檢測結果光伏電池外觀視覺檢測系統-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

五、設備軟件功能

1.缺陷圈定:將測試圖片中的缺陷用顏色進行圈定。

2.缺陷位置標注:可以將缺陷位置按照電池片的橫縱行列進行標注,例如A2,B3,E4。

3.圖像自動矯正:因流水線不能保證完全勻速和組件歸正而導致組件圖像不正或畸變,軟件可以進行自動的圖像修正。

4.圖像自動儲存:圖像可以根據當前時間和日期進行保存,圖像大小可以進行百分比壓縮儲存。

5.條碼自動保存:設備背板處,有圖形掃描儀,可以將背板特定區域的條碼進行圖像識別并保存。

6.數據庫查詢:軟件內置數據庫查詢功能,使用者可以根據圖片的日期或條碼進行組件外觀圖像查詢,來尋找歷史圖片缺陷。

7.其他軟件功能:可以根據客戶完成其他軟件定制需求。
