隨著工業自動化的快速發展，在工業眾多應用場景中，機器視覺檢測已經作為生產中必不可少的環節，是保證產品品質、降低不良率的主要方式。
在一定的程度上，產線是否有機器視覺系統，也是提升品牌口碑的重要途徑。
傳統生產線上，采用人工檢測的方式，不僅效率無法保障，產品的不良率也較高。
而在現代化自動生產線上，與傳統檢測相比，機器視覺檢測具有明顯的使用優勢，包含精確度高、效率高、穩定性強、信息的集成與留存等，為用戶節約人工成本、提升產品品質的同時，也幫助用戶大大提高了生產的柔性和自動化程度。
盈泰德精密軸承檢測解決方案
本系統是利用光電視覺技術代替人眼視覺檢測，通過振動盤全自動上料到圓形旋轉光學玻璃檢測平臺，通過校正裝置校正產品，利用光纖觸發，工業CCD相機高速拍照運動產品，再由工業用計算機搭配公司研發團隊所開發的檢測軟件系統對拍照?qǐng)D片進行高速度、高精度、高穩定性的實時檢測、分析、計算，判斷樣件是否合格，然后將結果輸出、統計，發現不良品進行自動剔除。
一、檢測內容及要求檢測內容： 產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 電鍍臟污 | 360°環形檢測 | 可檢 | 360°鏡頭只能檢測5cm2以上的特征。不能檢測類似輕微色差的特征 |
| 2 | 電鍍?cè)?/td> | 360°環形檢測 | 可檢 | |
| 3 | 腐蝕 | 不可檢 | ||
| 4 | 毛邊 | 頂部背光檢測 | 內外環毛邊可檢測、槽邊毛刺不可檢 | |
| 5 | 異物 | 頂部背光 | 可檢 | |
| 6 | 變色 | 不可檢 | ||
注明：以上檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
二、設備組成及主要機構設備型號：YTD-T300標準檢測設備 外形尺寸：900*800*1850mm 組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | 盈泰德 | 1套 |
| 2 | 工業電腦 | 盈泰德定制 | 1套 |
| 3 | 顯示器 | PHILIPS19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 3套 |
| 5 | 相機調節模組 | 盈泰德定制 | 3套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
| 7 | 工業鏡頭 | 定制360°環形檢測工業鏡頭 | 2套 |
| 8 | 光源 | 定制光學自適應光源 | 1套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 9 | 控制系統 | 盈泰德定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

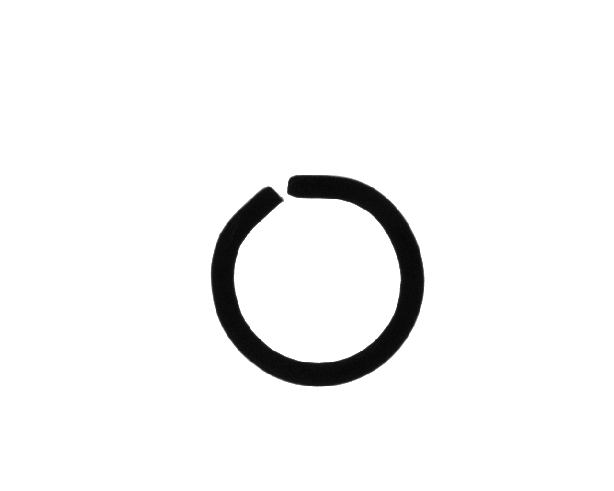

三、樣件測試圖片:1.頂部背光檢測原圖：

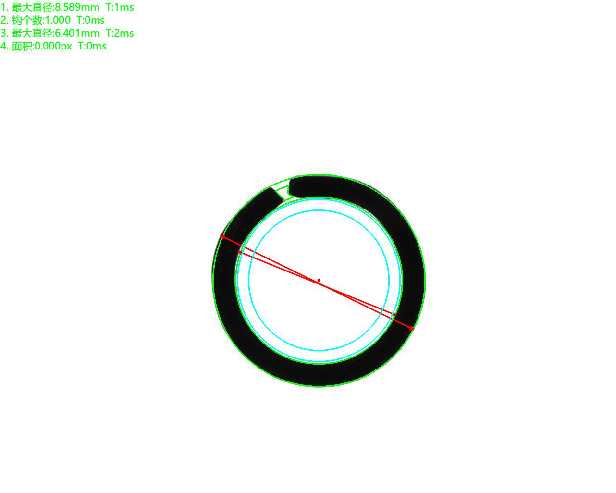

頂部背光檢測良品分析圖：OK

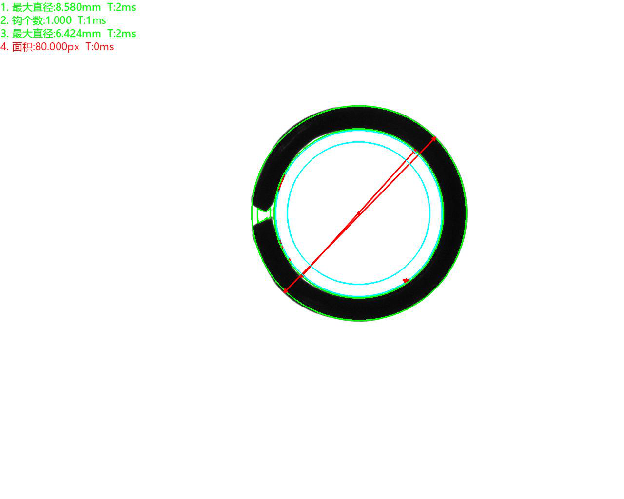

頂部背光檢測不良品分析圖：NG 不良原因：內毛刺

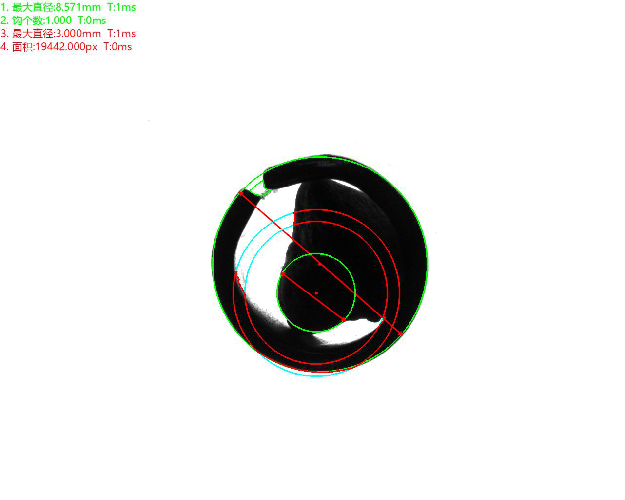

頂部背光檢測不良品分析圖：NG 不良原因：異物

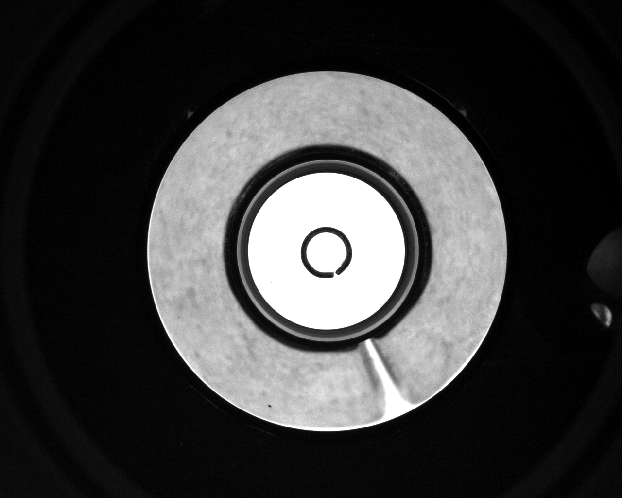

外環360°檢測原圖：

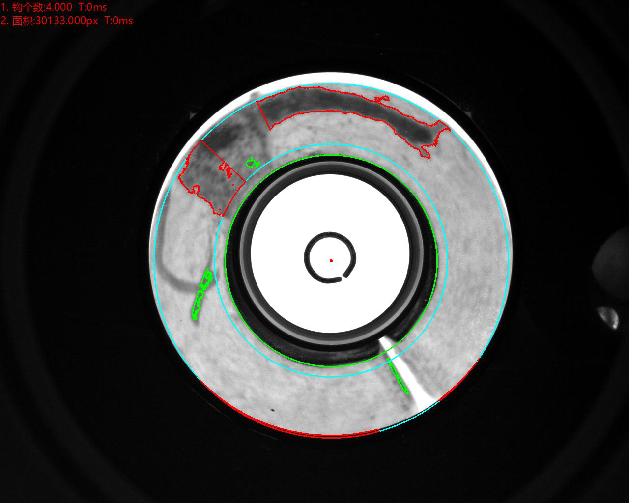

外環360°檢測不良品分析圖：NG 不良原因：電鍍臟污
外環360°檢測不良品分析圖：NG 不良原因：電鍍臟污

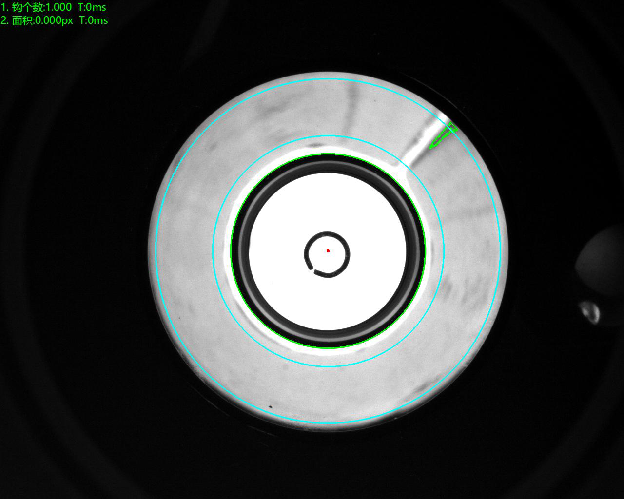

內環360°檢測良品分析圖：OK

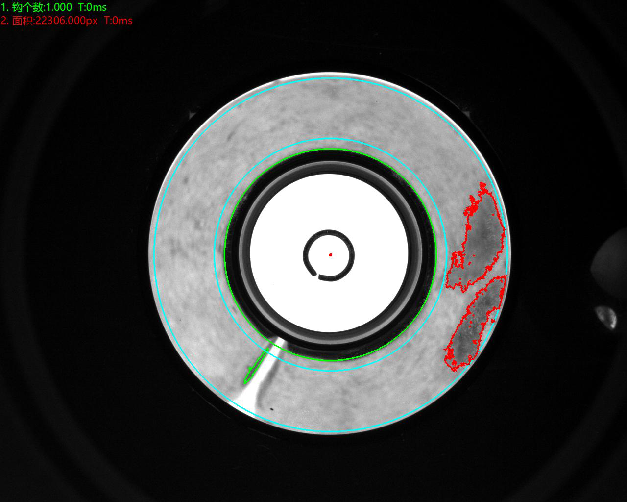

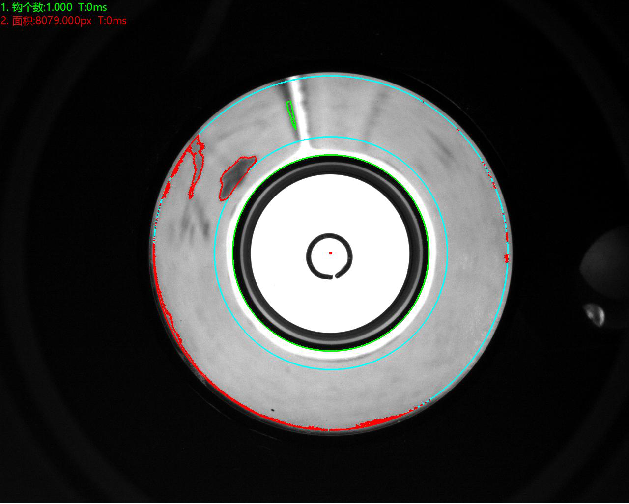

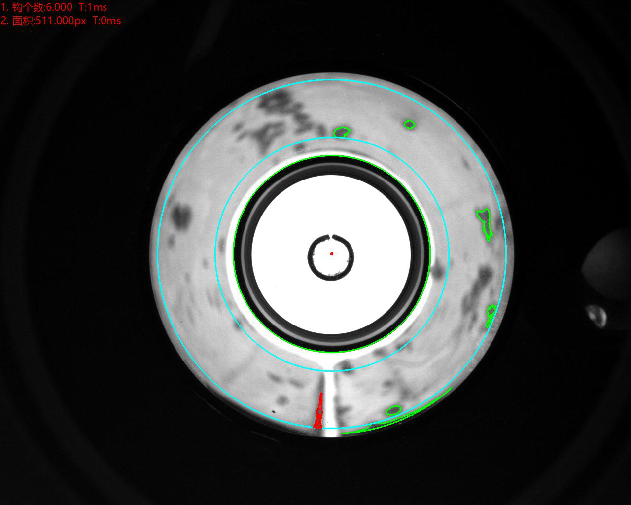

內環360°檢測不良品分析圖：NG 不良原因：電鍍臟污
內環360°檢測不良品分析圖：NG 不良原因：電鍍?cè)?/p>
如果你的工業生產線中需要用到類似的視覺檢測技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
