一、檢測內容及要求檢測內容： 最大尺寸長20mm*高3mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 表面劃傷 | 正光檢測 | 可檢 | |
| 2 | 底部壓傷 | 正光檢測 | 可檢 | |
| 4 | 側面壓傷 | 正光檢測 | 可檢 | 環形一圈都壓傷 壓傷在邊緣位置不可檢 |
| 5 | 側面齒變形 | 不可檢 | 特征處于環形的任意位置 |
注明：軸承自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。樣品圖：
二、設備組成及主要機構設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm 組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | 盈泰德視覺檢測 | 1套 | 數據可上傳 |
| 2 | 工業電腦 | 盈泰德K定制 | 1套 | |
| 3 | 顯示器 | PHILIPS19”液晶顯示器 | 1臺 | |
| 4 | 工業相機 | Barsler工業相機 | 3套 | |
| 5 | 相機調節伺服模組 | 盈泰德定制 | 3套 | |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 | |
| 7 | 光源 | 定制光學自適應光源 | 3套 | |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 | |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 | |
| 10 | 控制系統 | 盈泰德定制 | 1套 | |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
三、樣件測試圖片:

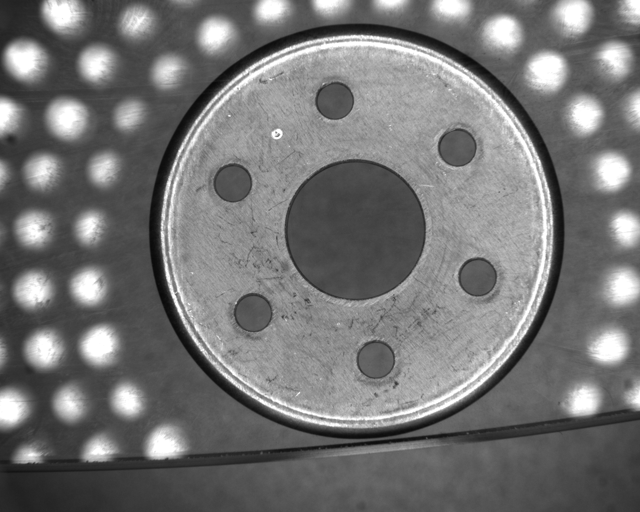

底部正光檢測原圖：

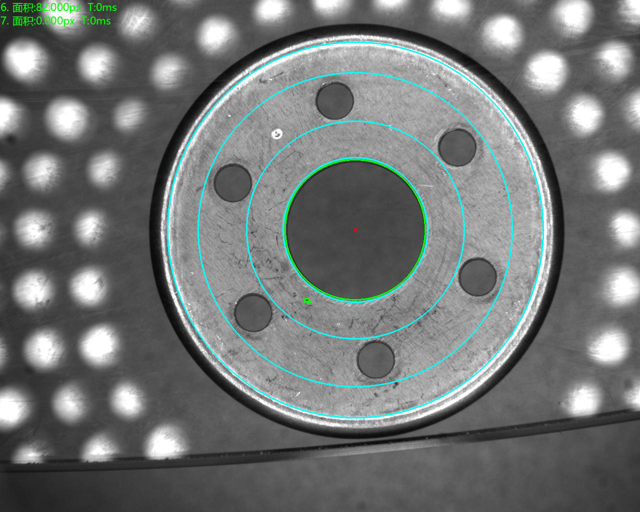

底部正光檢測良品分析圖：OK

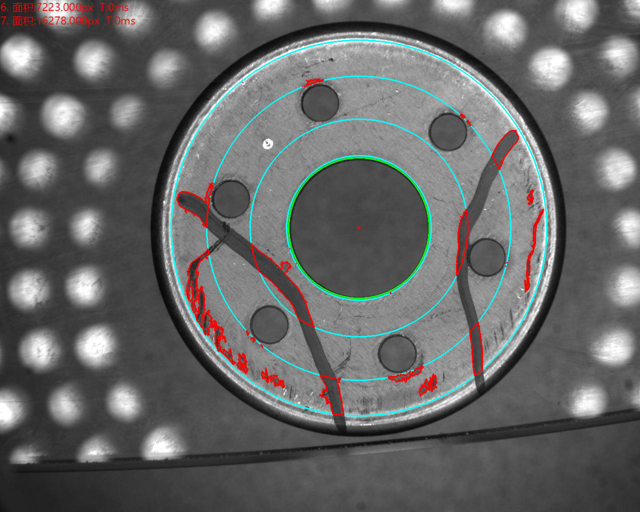

底部正光檢測不良品分析圖：NG 不良特征： 表面劃傷 分析結果：可檢

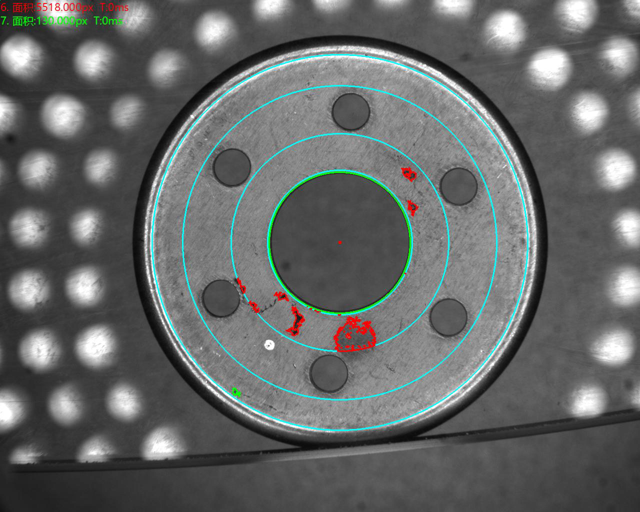

底部正光檢測不良品分析圖：NG 不良特征： 表面劃傷 分析結果：可檢

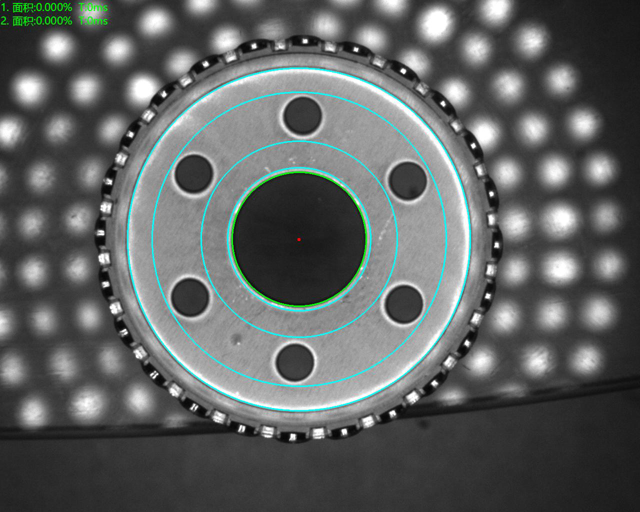

頂部正光檢測良品分析圖：OK

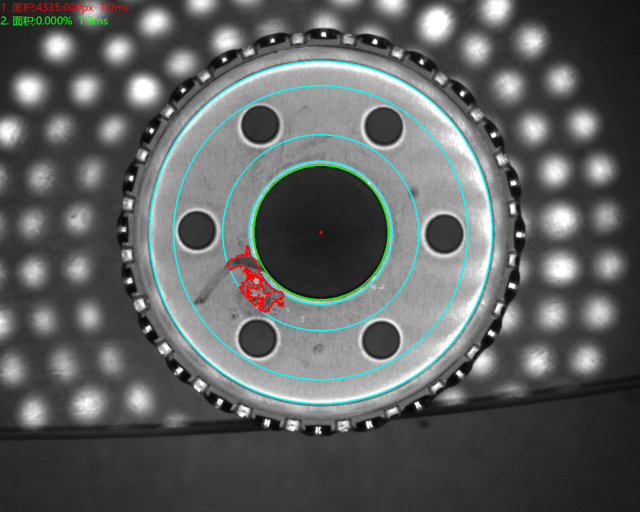

頂部正光檢測不良品分析圖：NG 不良特征： 壓傷 分析結果：可檢

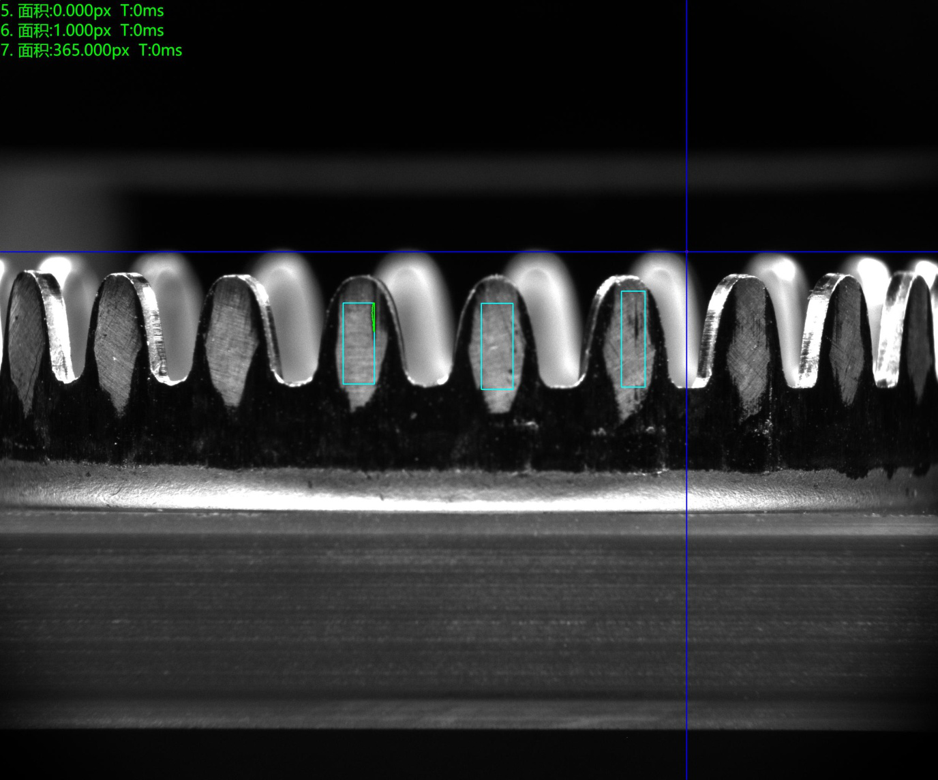

側面正光檢測良品分析圖：OK

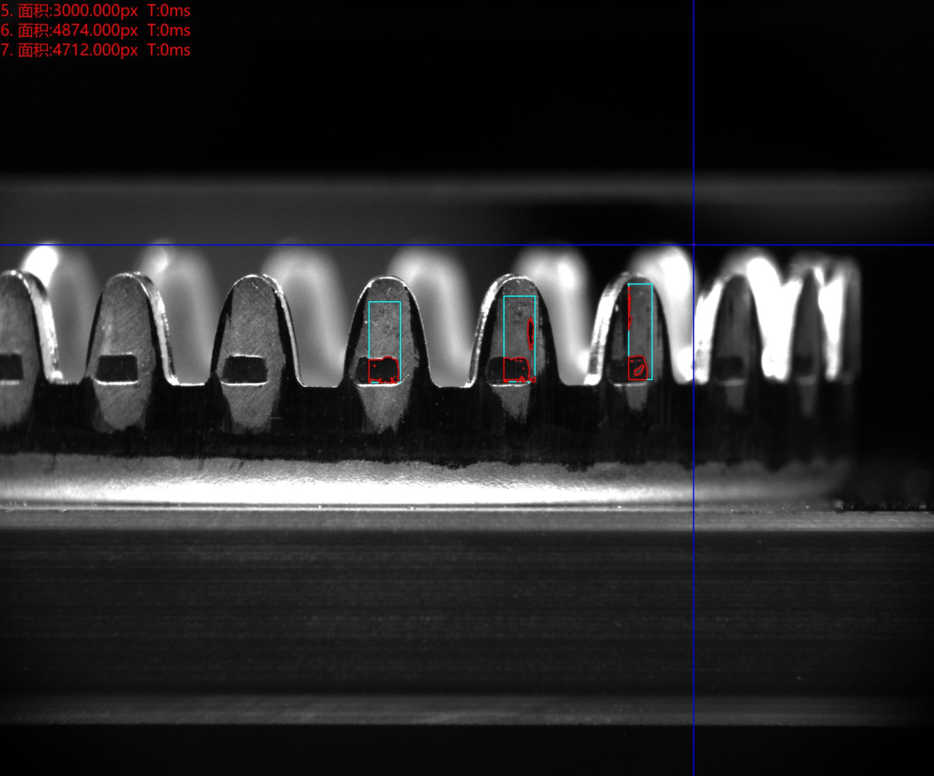

側面正光檢測不良品分析圖：NG 不良特征： 壓傷 分析結果：可檢
四、軸承自動化視覺檢測設備安裝要求:設備放置的檢測空間: 在流水線上并入安裝盈泰德科技視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
如果你的工業生產線中需要用到自動化視覺檢測技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
