各色各樣的產品包裝與日常生活密不可分，為了滿足需求，需要通過快速包裝生產線進行生產，其中包裝盒上的條形碼可以起到產品管理和追溯作用，客戶在購買產品時會留意這些信息，如果包裝盒上條碼字符不全，會讓產品形象大打折扣。因此，這就需要對包裝盒條碼字符進行檢測，并且快速剔除不良品，以減少后續加工引起的浪費。而傳統的人工檢測耗費人力和時間，就需要采用機器視覺檢測系統來提高生產檢測效率。

包裝盒檢測需求

檢測包裝盒上條形碼和字符缺失、印錯及涂鴉等瑕疵。

項目難點

①?字體顏色有深淺粗細，產品擺放角度不一；

②?瑕疵種類較多，精度要求高，誤判率要低。

解決方案

1、相機使用2/3英寸500W彩色CCD數字相機；

2、鏡頭使用5MP級25mm工業鏡頭；

3、光源配合白色條形光源。

演示方案

核心配件介紹：

一、500W高清CCD相機

優點：

1、集成130萬至2900萬像素的CCD和CMOS芯片；

2、?精巧的散熱設計；

3、?體積小，功耗低，高信噪比；

4、?高像素，大靶面。

二、5MP 25mm工業鏡頭

優點：

1、支持五百萬像素2/3’相機；

2、專業光路設計，高分辨率，低失真，清晰成像；

3、先進的鍍膜技術，減少雜光和鬼影；

4、可在震動環境下保持機械的穩定性。

三、條形光源

條形光源有紅光條形光源、藍光條形光源、綠光條形光源、白光條形光源等，本案例我們采用白色條形光源，光源角度可按實際情況自由調整，LED高密度排列，亮度高，均勻性好。可將紙箱上的條形碼和字體很清晰的反映出來，與背景區分，便于軟件模式匹配評估。

案例結果展示：

?

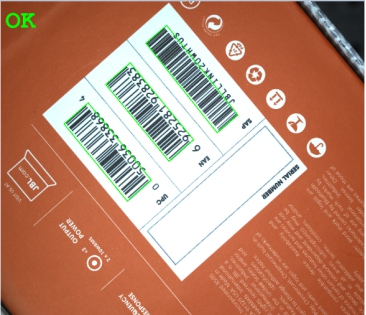

圖1. 良品效果圖 ??????

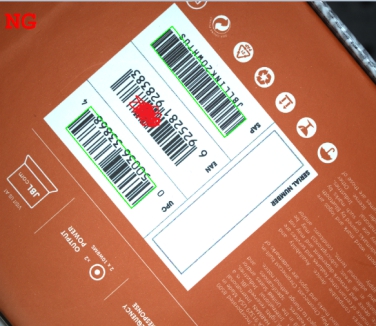

圖2.NG模擬效果圖

?

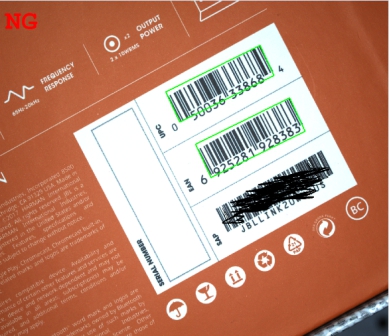

圖3. NG模擬效果圖
