現在的大部分電子產品，如電腦和電視機顯示器普遍都是用LCD屏幕作為顯示設備，工作中不可或缺的重要組成元素。

科技的發展使得人們對電子產品的質量要求日益提高，而觸摸液晶屏作為電子產品的重要組成部件，其質量直接關乎電子產品的性能及外觀。在液晶屏、手機觸摸屏玻璃等薄板類電子產品的生產過程中，由于生產工藝等客觀因素等，無法完全避免各種各樣的缺陷（如氣泡、結石、亮點、屏幕劃傷、玻璃屏幕污點、污質、玻璃屏幕尺寸、崩邊、缺角、手機觸摸玻璃屏幕壞點等）的產生。

而液晶屏表面缺陷檢測系統能夠快速直觀的檢測液晶屏表面的各種缺陷，代替?zhèn)鹘y(tǒng)的人眼檢測，提高了生產和工作的效率。

從目前來看，為了分辨出具體瑕疵和缺陷，傳統企業都是通過人工來檢測，由于人工檢測往往都是主觀判斷瑕疵缺陷，一旦檢測時間過長就會產生疲勞、誤檢及漏檢等情況發生，從而導致工作效率下降。

但是從現有的技術水平來看，大部分企業在進行玻璃表面缺陷檢測上存在幾個問題：

第一，背光模塊的生產過程比較高，一般能達到20%以上;

第二，由于機器視覺檢測的尚未普及，現在還是有很多廠家使用人工檢測，人工檢測具有較高的成本，同時需要對人員進行培訓;

第三，人工檢測對于眼睛的傷害比較大，導致人員的流動性大，招工有一定的困難;第四，人工檢驗由于受到主觀因素的影響，穩定性比較低，產生的一些不良率導致客戶的情緒波動較大，不滿意度高。

隨著科學技術的發展，機器視覺檢測技術得到了越來越廣泛的應用。機器視覺檢測是利用圖像作為被檢測目標和信號傳輸?shù)氖侄位蜉d體，從圖像中提取有用的信息。

。

一、檢測項目概況

針對MACBook LCD屏的進行質量檢測，替代原有人工檢測方式。

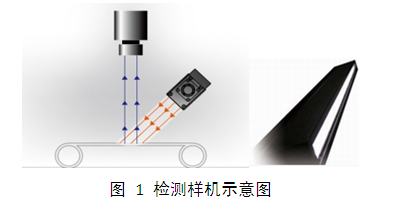

如圖1所示,采用線陣相機將LCD屏架設到運動平臺上，進行LCD屏質量檢測。

判斷LCD屏表面是否有異物、劃傷、異色、凸包、凹痕、針孔、毛邊、亮點。

二、客戶需求

檢測LCD屏尺寸：331.34mm*207.09mm;

檢測缺陷尺寸：±0.02mm2;

三、MacBook LCD屏質量檢測系統方案詳細設計

針對LCD屏檢測，采用線陣相機配合條形光源，掃描可以判斷。

檢測流程設計：

1、將MACBook 打開成180°，將LCD屏水平放置在載物臺上;

2、開始檢測：載物臺移動，相機開始采集圖像;

3、采集結束后，載物臺復位;

4、檢測軟件：分析LCD屏質量情況;

5、根據分析結果給出產品的Good、NG評判結果;

6、操作員：根據結果進行分倉操作和復檢操作;

3.1、算法實現原理

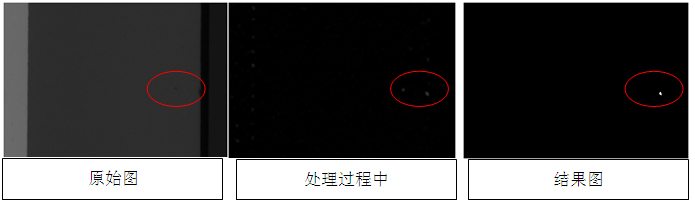

A)黑點

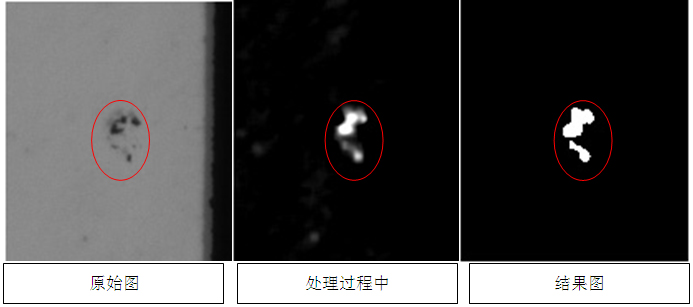

B)異物

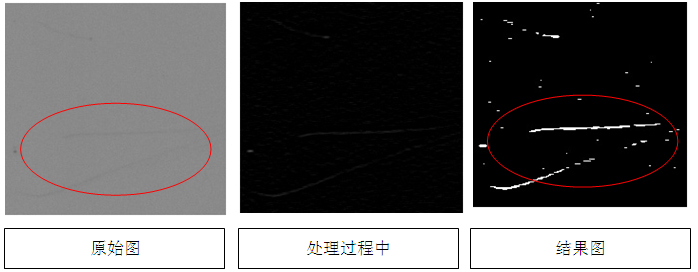

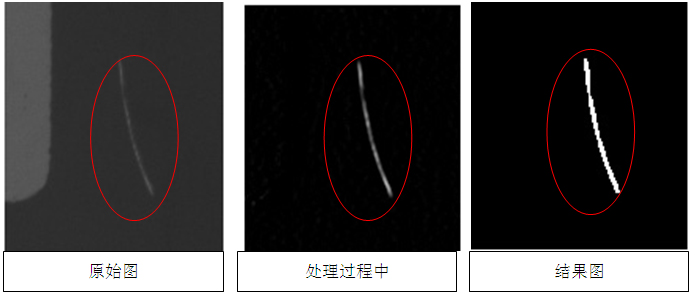

C)劃傷

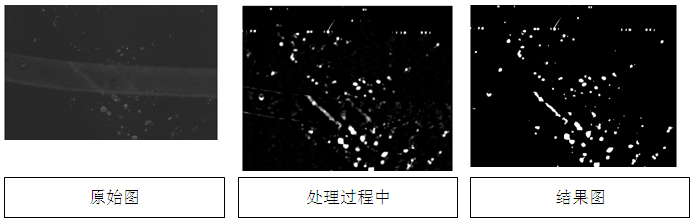

D)氣泡

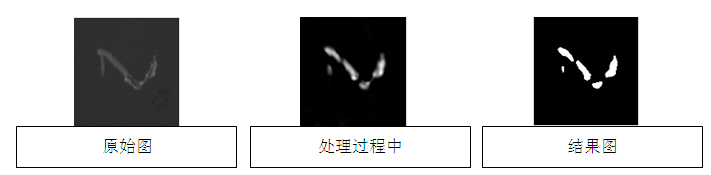

E)異物

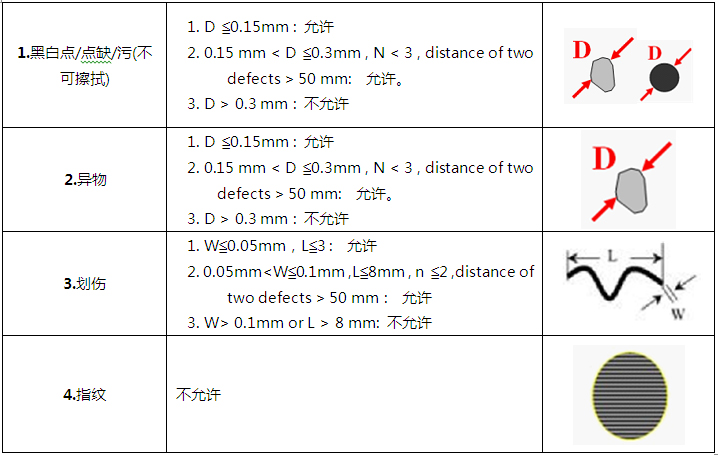

3.2檢測項目及判定規格

整個過程，配合客戶需求，解決問題。
