一、檢測內容及要求
檢測內容：
產品的尺寸、外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 總長 | 背光檢測 | 可檢 |
| 2 | 外徑 | 背光檢測 | 可檢 |
| 3 | 錯位 | 背光檢測 | 可檢 |
| 4 | 插拔力過大 | 背光檢測 | 可檢 |
注明：過濾網缺陷檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
樣品圖：
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | 盈泰德 | 1套 |
| 2 | 工業電腦 | 盈泰德定制 | 1套 |
| 3 | 顯示器 | PHILIPS22”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 2套 |
| 5 | 相機調節模組 | 盈泰德定制 | 2套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 2套 |
| 7 | 環形光源 | 定制光學自適應光源 | 2套 |
| 8 | 控制系統 | 盈泰德定制 | 1套 |
| 9 | 伺服電機 | 松下 | 1套 |
| 10 | 減速機 | 盈泰德定制 | 1套 |
設備檢測流程
三、樣件測試圖片:

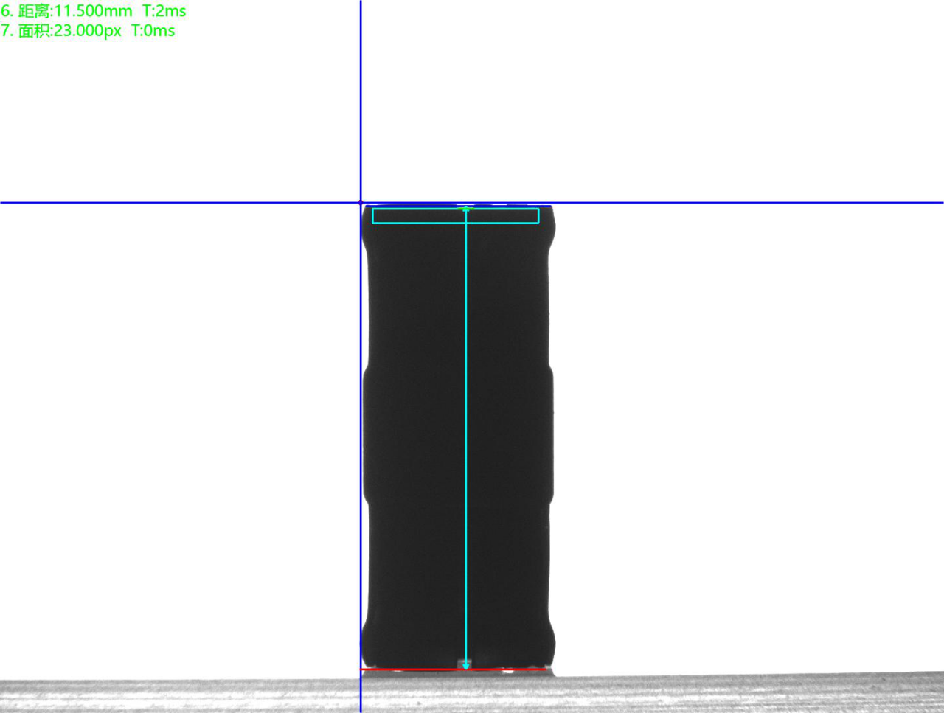

側面背光檢測良品分析圖：OK
側面背光檢測不良品分析圖：NG 不良特征：錯位

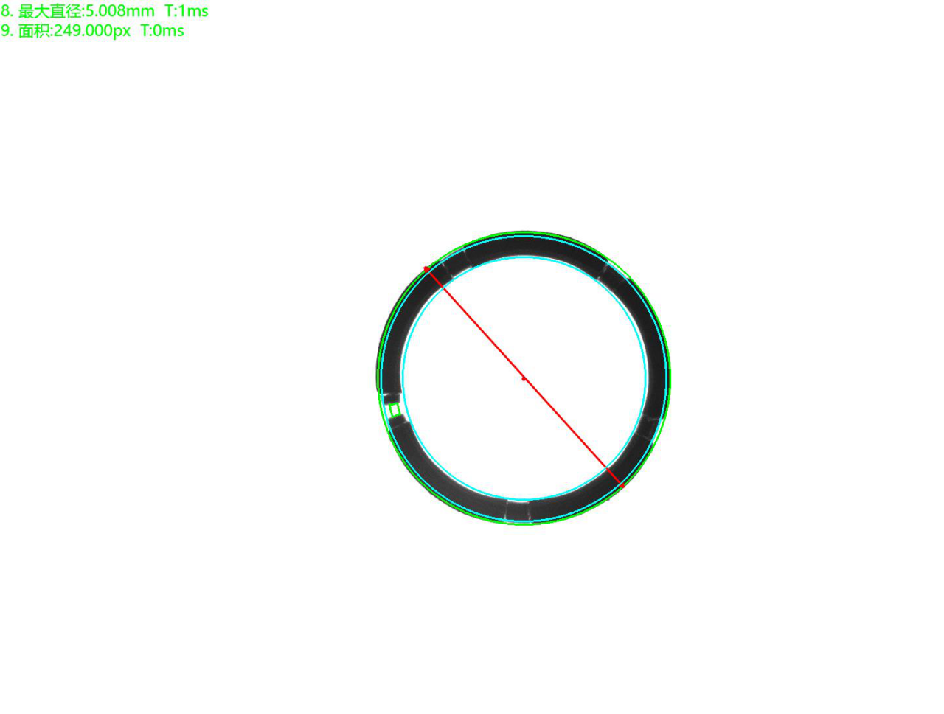

頂部背光檢測良品分析圖：OK
頂部背光檢測良品分析圖：OK

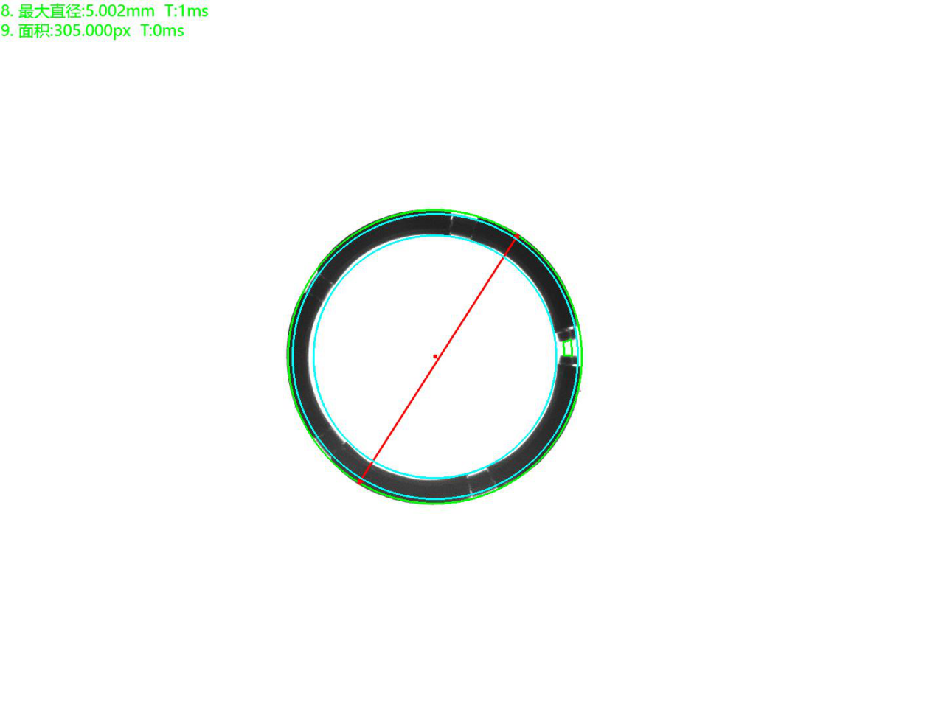

頂部背光檢測不良品分析圖：NG 不良特征：插拔力過大
頂部背光檢測不良品分析圖：NG 不良特征：插拔力過大
過濾網缺陷檢測設備在檢測產品外觀對比人有哪些優勢？
1、效率：工業自動化的快速發展，使生產效率大幅提升，從而對檢測效率提出了更高的要求。人工檢測效率是在一個固定區間，無法大幅提升，而在流水線重復且機械化的檢測過程中，檢測人員很容易出現疲勞而導致檢測效率降低;而過濾網缺陷檢測設備能夠更快的檢測產品，特別是在生產線檢測高速運動的物體時，機器能夠提高檢測效率，速度甚至能夠達到人工10-20倍;
2、精度：由于人眼有物理?xiàng)l件的限制，即便是依靠放大鏡或顯微鏡來檢測產品，也會受到主觀性方面的影響，精度無法得到保證，而且不同的檢測人員的標準也會存在有差異;在精確性上機器有明顯的優點，它的精度能夠達到千分之一英寸。而且過濾網缺陷檢測設備不受主觀控制，只要參數設置沒有差異，相同配置的多臺機器均能保持相同精度。
深圳盈泰德科技可免費提供產品外觀機器自動化檢測檢測方案，如果你的工業生產線中，也需要用的到機器視覺方面的技術，來提升你的產品出廠質量，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，從一個專業的角度免費來給你設計一個合適你的方案，然后聽取你的意見，再詳細洽談，最后即使沒能達成合作，我們也非常希望能多認識個朋友。
