一、檢測內容及要求檢測內容: 產品的外觀、尺寸檢測

序號 檢測位置 檢測方式 是否可檢 備注
1 頂部焊點不良 頂部正光檢測 可檢99.9%
2 頂部圓盤缺陷 頂部正光檢測 可檢99.9%
3 側面高度 側部背光檢測 可檢99.9%
4 檢測螺牙有無 45度正光檢測 可檢99.9%
5 斜牙 底面背光檢測 可檢99.9%
6 爛牙 側面背光檢測 可檢50% 孔內中間段爛牙無法打光呈現

注明:以上檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于150件(取決于產品送料速度)。樣品圖:軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

二、設備組成及主要機構設備型號:YTD-T300標準設備 外形尺寸:900*800*1850mm 組成部件清單:

序號 部件名稱 規格型號 數量
1 視覺檢測軟件 盈泰德 1套
2 工業電腦 盈泰德定制 1套
3 顯示器 PHILIPS19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 5套
5 相機調節模組 盈泰德定制 5套
6 工業鏡頭 FA高清光學工業鏡頭 5套
7 光源 定制光學自適應光源 5套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 盈泰德定制 1套
11 PLC運動協作 松下·PANASONIC 1套

三、樣件測試圖片:

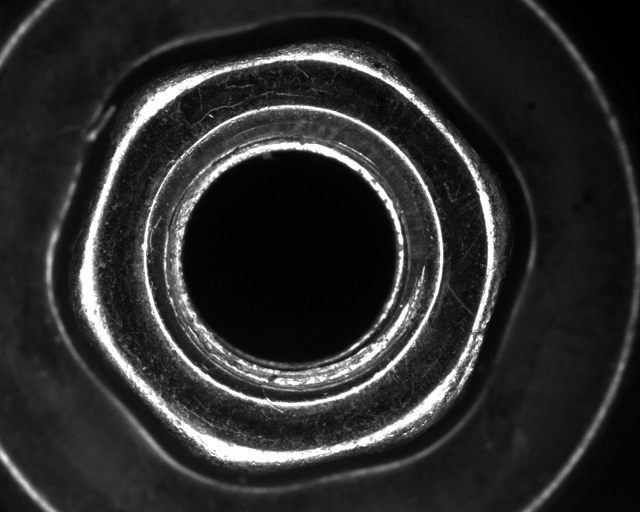

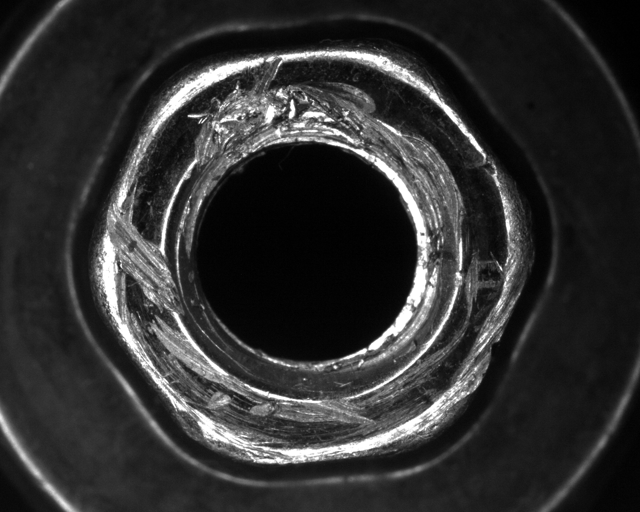

頂部正光檢測原圖:

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

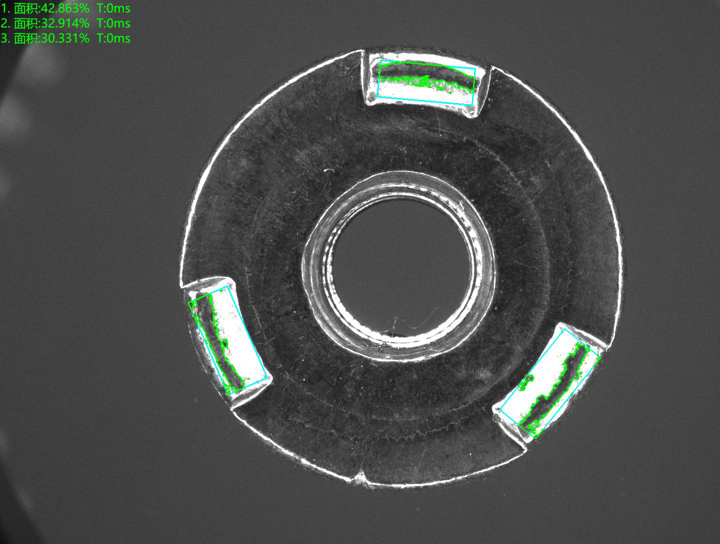

頂部正光檢測良品分析圖:OK

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

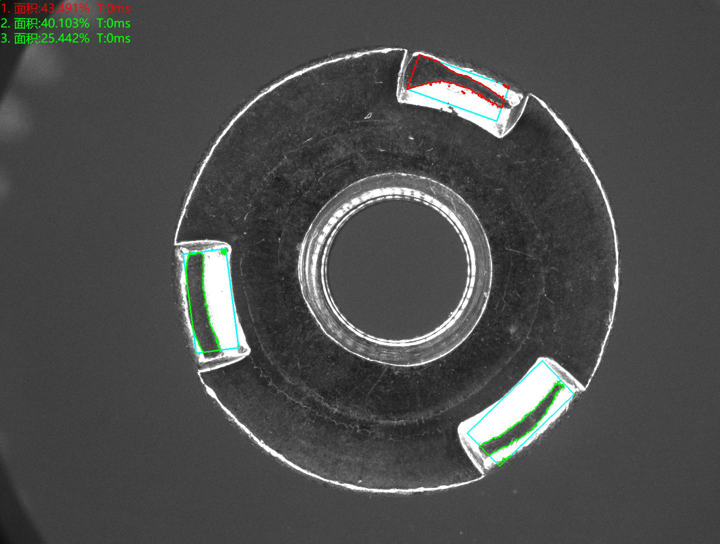

頂部正光檢測不良品分析圖:NG 不良原因:焊點不良

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

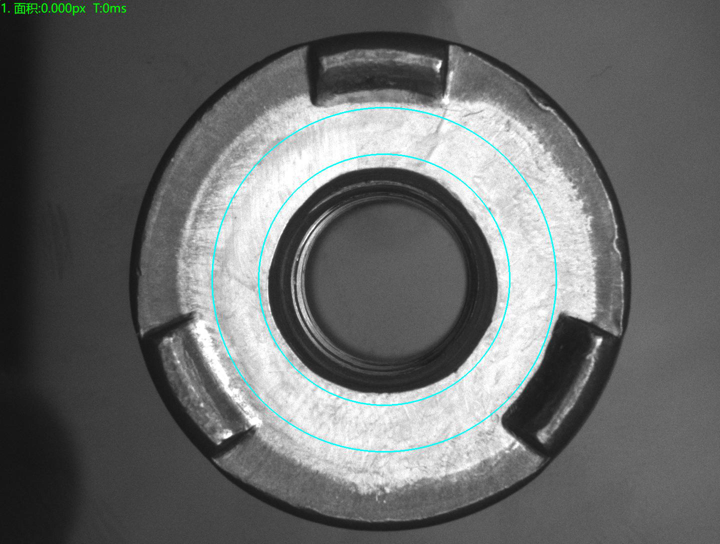

頂部正光檢測良品分析圖:OK

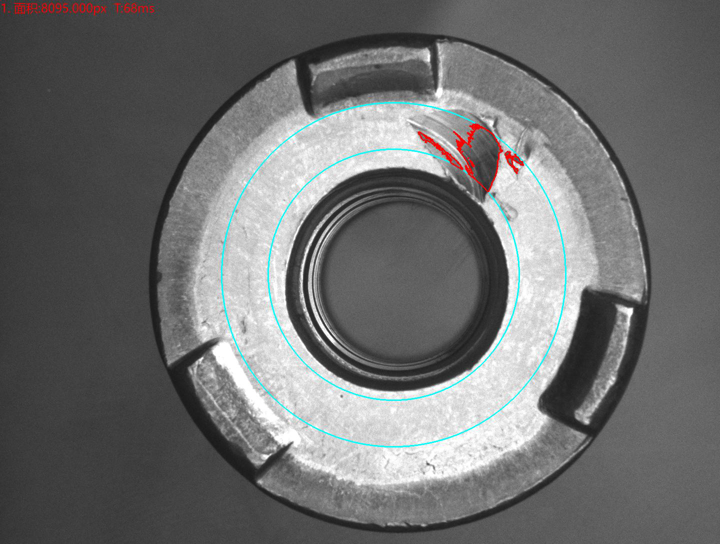

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測頂部正光檢測不良品分析圖:NG 不良原因:圓盤缺陷

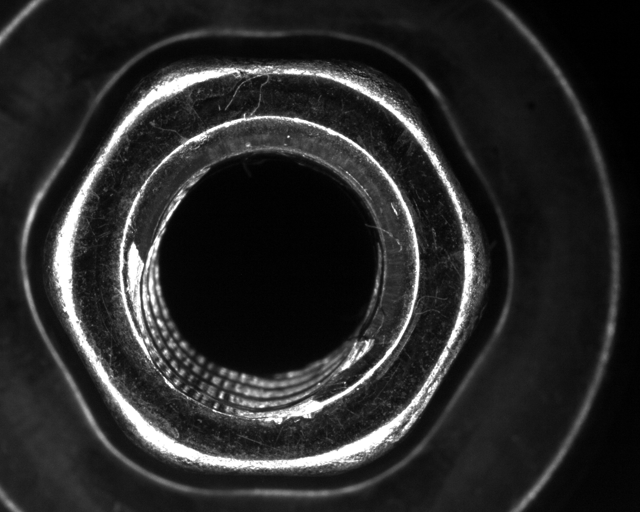

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測45度頂部正光檢測原圖:

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測45度頂部正光檢測不良品分析圖:NG 不良原因:無牙

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

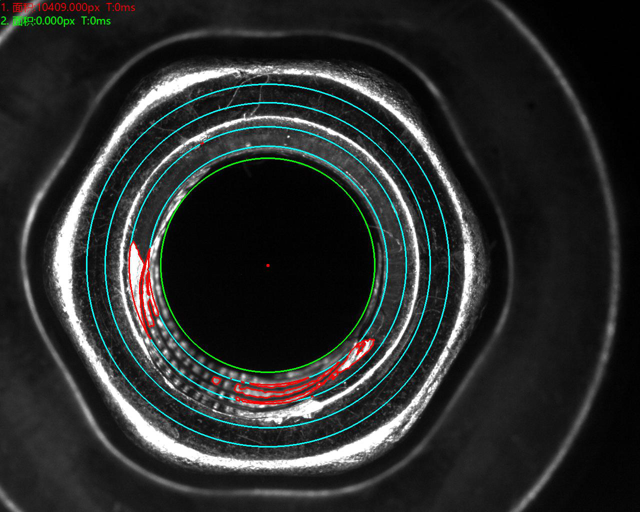

底部正光檢測不良品分析圖:NG 不良原因:斜牙

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

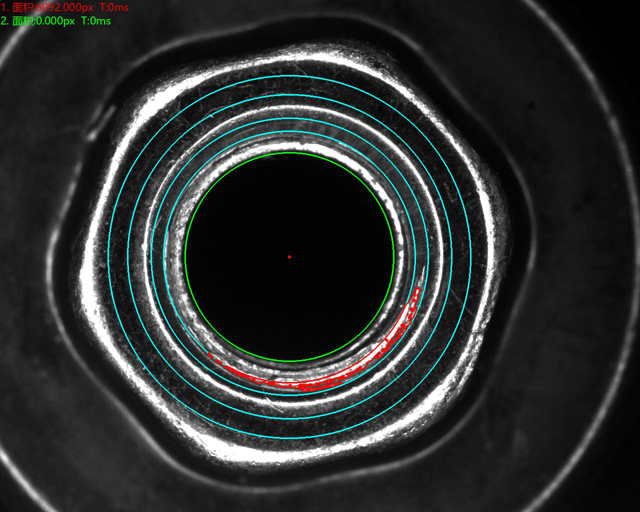

底部正光檢測不良品分析圖:NG 不良原因:斜牙

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

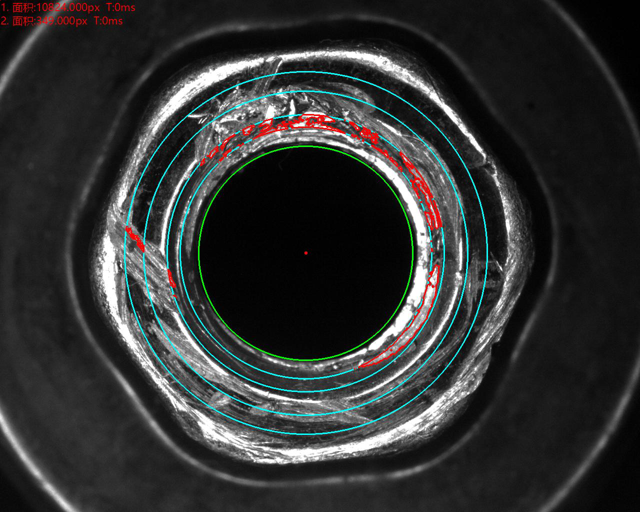

底部正光檢測不良品分析圖:NG 不良原因:爛牙

軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測軸承螺母檢測(軸承螺母尺寸及缺陷視覺檢測)-機器視覺_視覺檢測設備_3D視覺_缺陷檢測
四、軸承自動化視覺檢測設備安裝要求:

設備放置的檢測空間: 安裝盈泰德科技視覺檢測系統的標準檢測設備,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源: 交流220V,50Hz, 耗電<1KVA。
