隨著我國技術的快速發展，芯片的市場需求越來越大，同時，對待質量，也是越來越嚴格的，IC芯片是Integrated Circuit的縮寫，它的中文翻譯為集成電路，其主要構造是大量的微電子元器件如電阻、電容等形成的集成電路放在基板上，做成一塊芯片。目前我們常見的一些用于電腦，電視、手機中的芯片都可以叫做IC芯片。

由于IC芯片比較精密主要由微型電子器件或部件構成，采用一定的工藝，把一個電路中所需的晶體管、二極管、電阻、電容和電感等元件及布線互連一起、

制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構；其中所有元件在結構上已組成一個整體，使電子元件向著微小型化、低功耗和高可靠性方面邁進了一大步。

但越精密的電路，檢測難度就越復雜。當前芯片檢驗的常用方法通常是將芯片層層剝開，再用電子顯微鏡對每一層表面進行拍攝，這樣檢測方式對芯片具有極大破壞性，此時，盈泰德科技的X-ray無損檢測設備可助一臂之力。

盈泰德科技X-RAY檢測設備，主要是采用的X光檢查機中產生的X射線照射芯片表面，X射線的穿透力很強，能夠穿透芯片后成像，芯片內部結構斷裂情況一覽無余，使用X光對芯片檢測的最主要特點是對芯片本身沒有損傷，因此這種檢測方式也叫無損探傷。

芯片是一種較為精密的電子元器件，對其進行質量檢測的設備精度要求較高，盈泰德科技此款X-ray無損檢測設備在電子電路行業檢測多年，是一款性能穩定，功能強大的檢測設備，廣泛應用于PCB板、SMT、LED、半導體元器件和鑄件加工等行業。

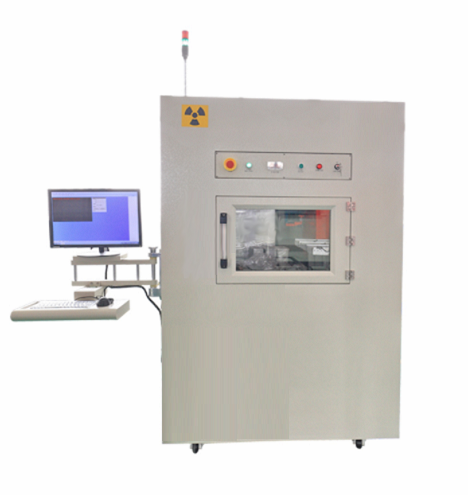

盈泰德科技X-ray檢測設備HT300滿足客戶對工件檢測的各種運動要求，同時可以根據客戶需求，配置100KV光管及CT軟件，大容量高分辨率高放大倍率的全新X-ray檢測系統，實現三維重建CT功能。自動圖像過濾，成像快，效率高，輸入角度值自動旋轉到需要的角度，精密步進移載定位及旋轉機構，檢測角度任意調整，保證取圖質量及檢測精度。

如有需求，歡迎聯系。
