磁片視覺檢測案例，磁片視覺檢測設備:外觀尺寸、缺陷自動檢測設備。

一：檢測內容及要求

檢測工件面積：

長度10mm*寬度8mm的樣件的外觀檢測

檢測內容：

1:底面外觀.

2:頂部外觀

3:缺角檢測

4:高度檢測

注明:以上檢測項目，均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量180-300件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

檢測精度:尺寸檢測精度0.008

二： 設備組成及主要機構

整體構成：尺寸： 900*800*1850 mm

:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器 19寸

4:工業相機: 4套, 底面一個。正面一個。正面背光一個。側面背光一個

5:工業鏡頭: 3套FA工業鏡頭、1套遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤送料、皮帶出料)。

三：1底部檢測方式

底部檢測效果原圖:

三：1底部檢測方式

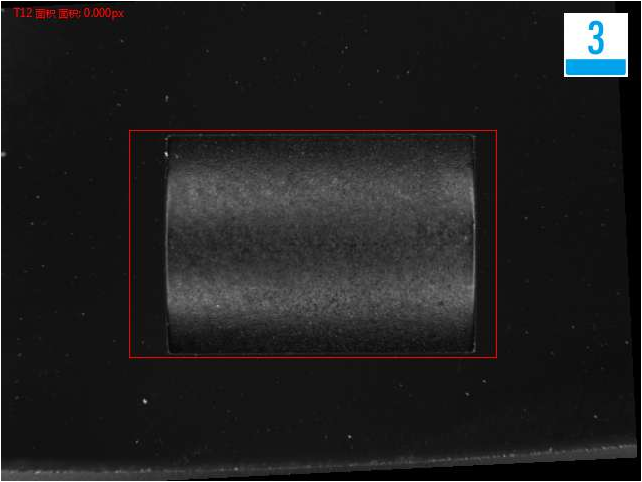

底部檢測良品分析圖:OK

三：1底部檢測方式

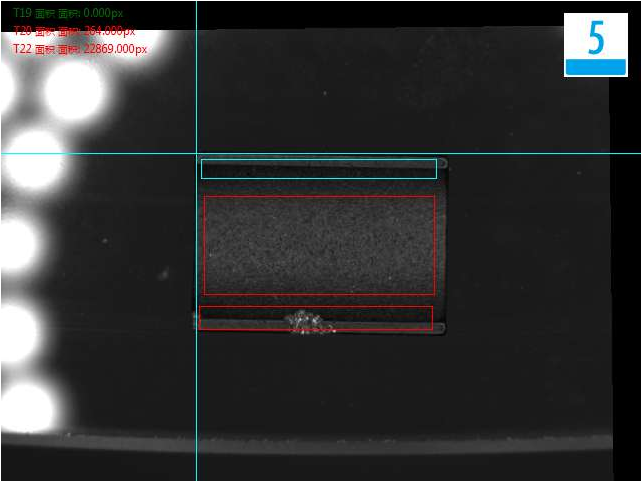

底部檢測邊緣沾銀不良分析圖:NG

三：1底部檢測方式

底部檢測加工反料不良分析圖:NG

三：2頂部背光檢測方式

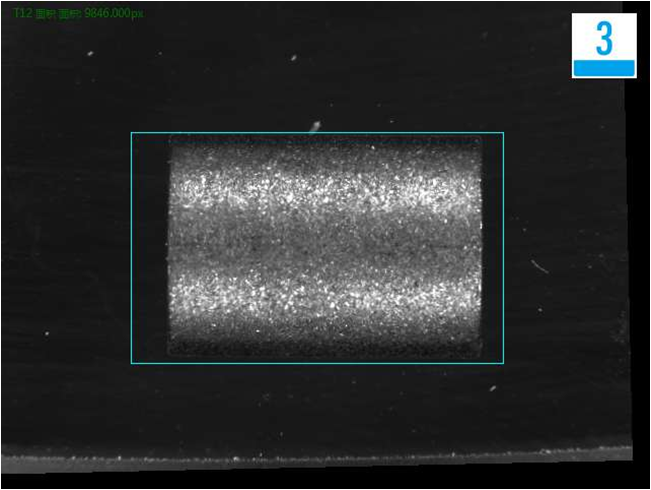

頂部檢測效果原圖:

三：2頂部背光檢測方式

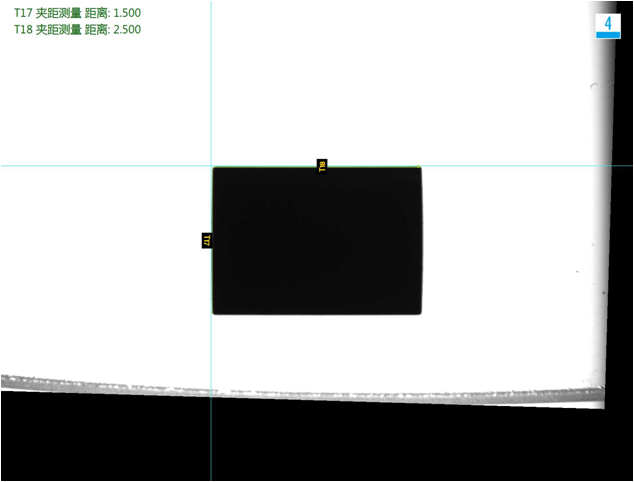

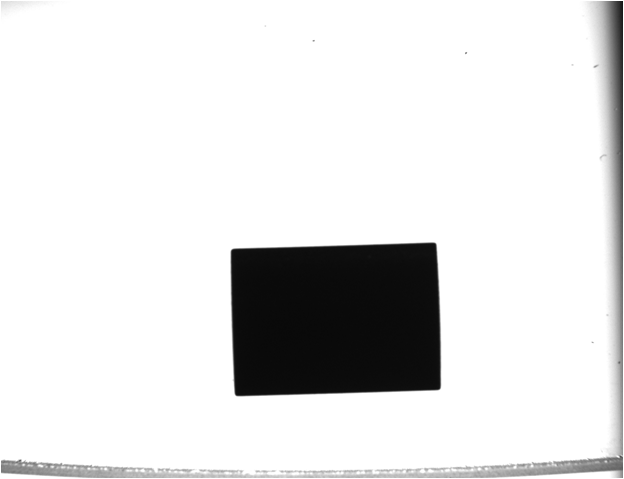

頂部檢測良品分析圖:OK

三：2頂部背光檢測方式

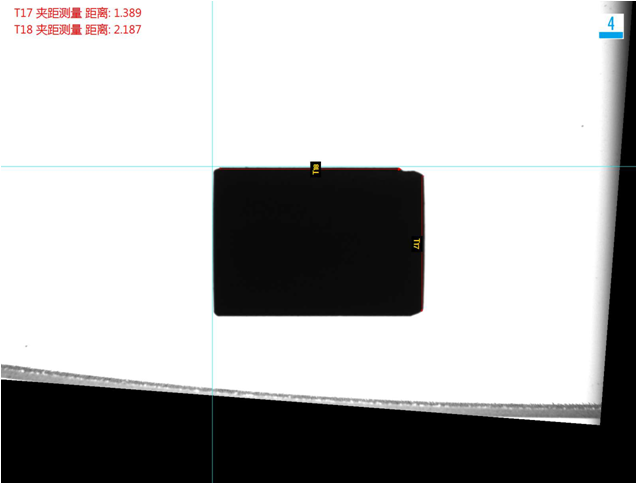

頂部檢測缺角不良分析圖:NG

三：2頂部背光檢測方式

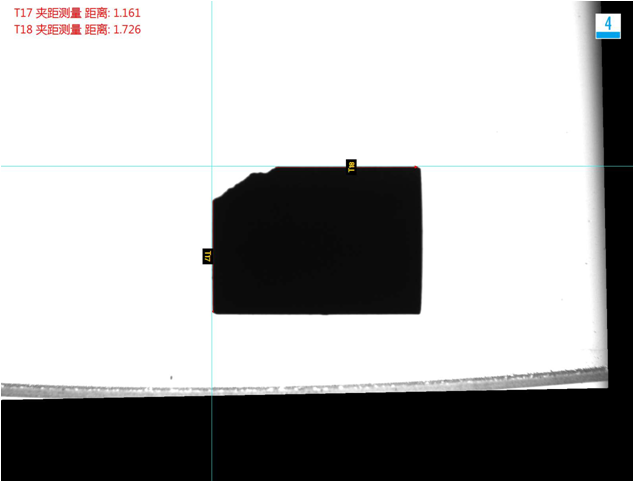

頂部檢測缺角不良分析圖:NG

三：3頂部正光檢測方式

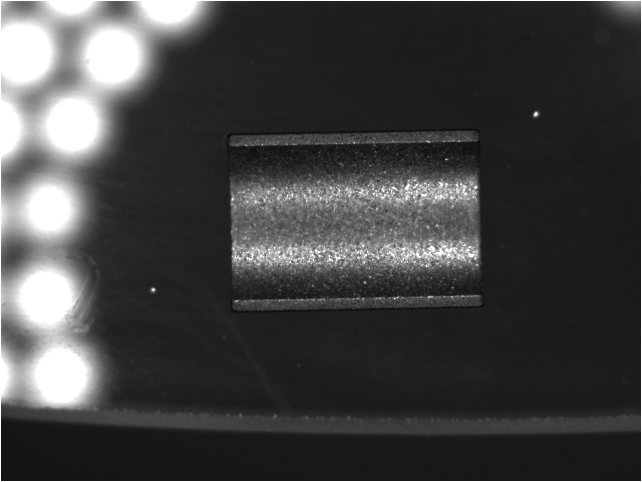

頂部檢測效果原圖:

三：3頂部正光檢測方式

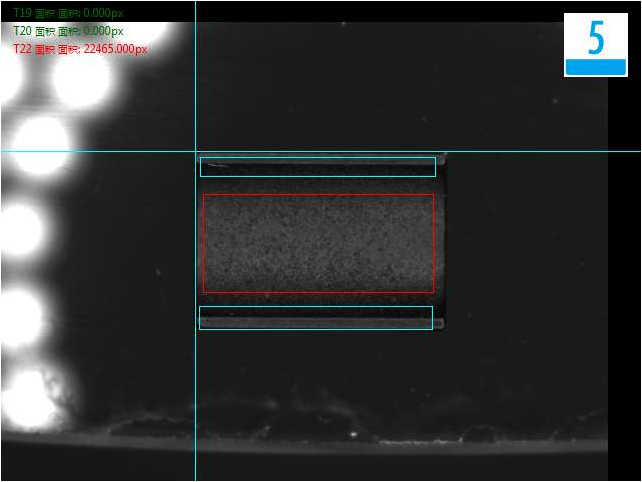

頂部檢測良品分析圖:OK

三：3頂部正光檢測方式

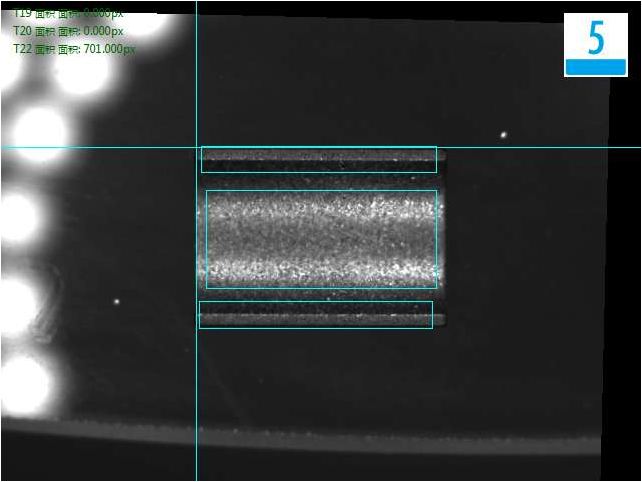

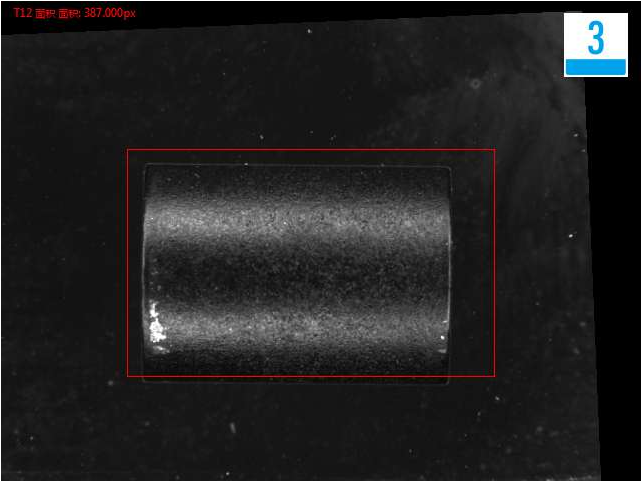

頂部檢測邊緣破損不良分析圖:NG

三：3頂部正光檢測方式

頂部檢測加工混料不良分析圖:NG

三：4側面檢測方式

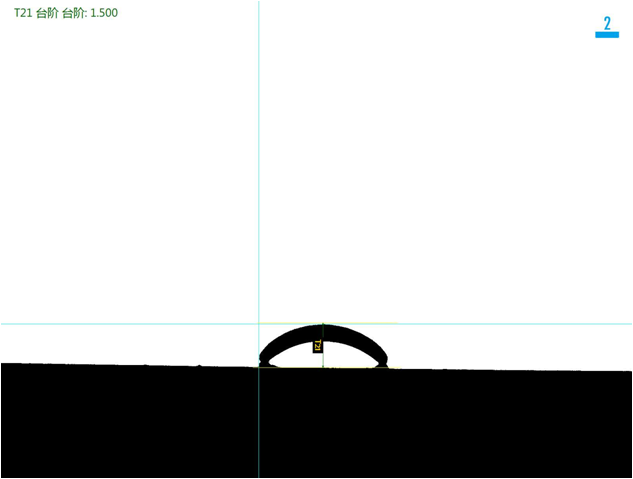

側面檢測良品分析圖:OK

四.系統安裝要求:

設備放置的檢測空間: 在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA

如果你的工業生產線中需要用到機器視覺檢測方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
