散熱片視覺檢測方案方案：
一：檢測內容及要求
檢測工件面積：
長42.55*寬18.50mm*高11.50mm的樣件的外觀、尺寸檢測
檢測內容：
1:側面正光檢測尺寸
2:側面正光檢測外觀
3:頂部背光檢測尺寸
4:頂部正光檢測外觀
5:底部正光檢測外觀
6:底部正光檢測外觀
7:側面背光檢測尺寸
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量50-100件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
1:盈泰德科技視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 7套,頂部正光1個 ，頂部背光1個，底部正光2個，側面正光2個 ，側面背光1個
5:工業鏡頭: 5套FA工業鏡頭，2套遠心鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備（振動盤、直振、控制器）

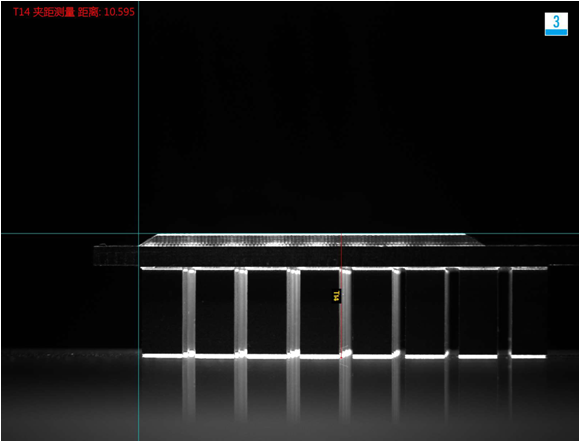

三：1 側面正光檢測方式

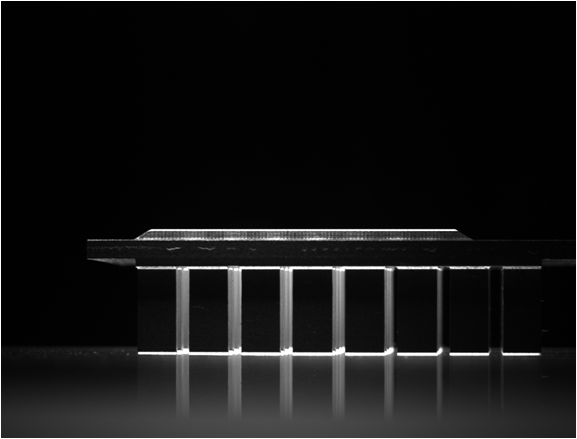

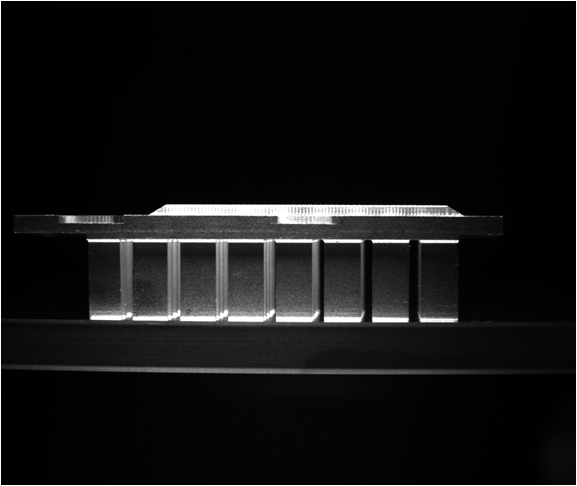

側面檢測效果原圖:
三：1 側面正光檢測方式

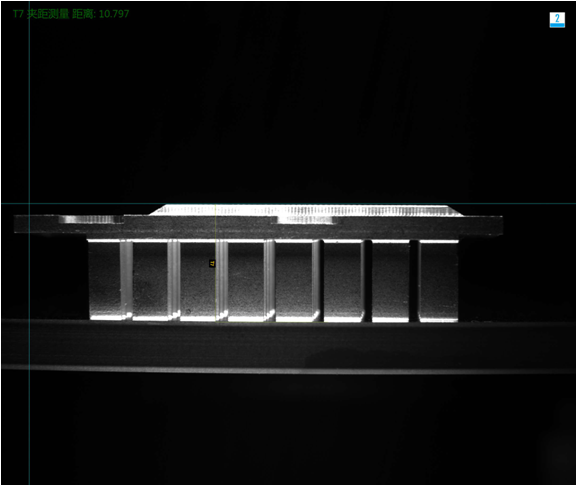

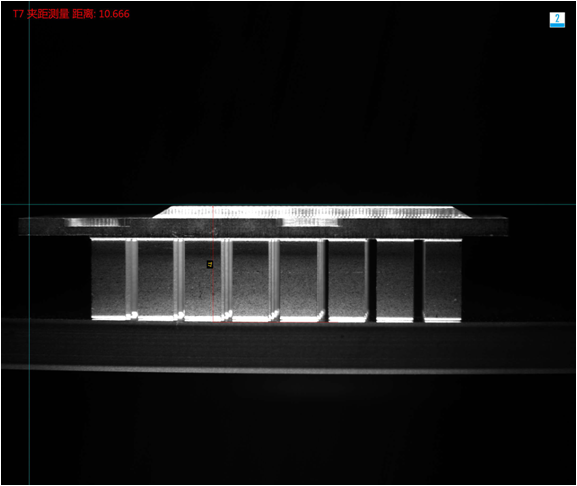

側面檢測良品分析圖:OK
三：1 側面正光檢測方式
側面檢測不良品分析圖:NG
三：2 側面正光檢測方式
側面檢測效果原圖:
三：2 側面正光檢測方式

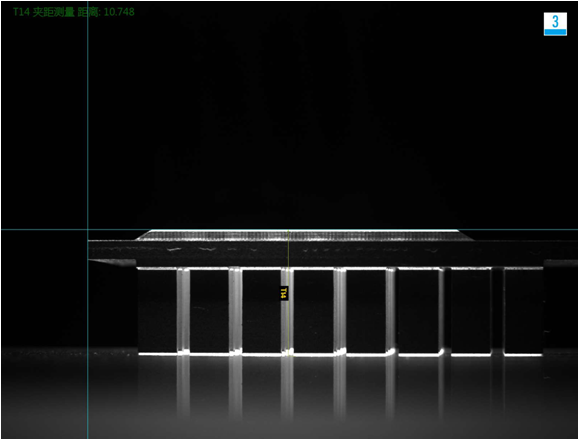

側面檢測良品分析圖:OK
三：2 側面檢測方式
側面檢測不良品分析圖:NG

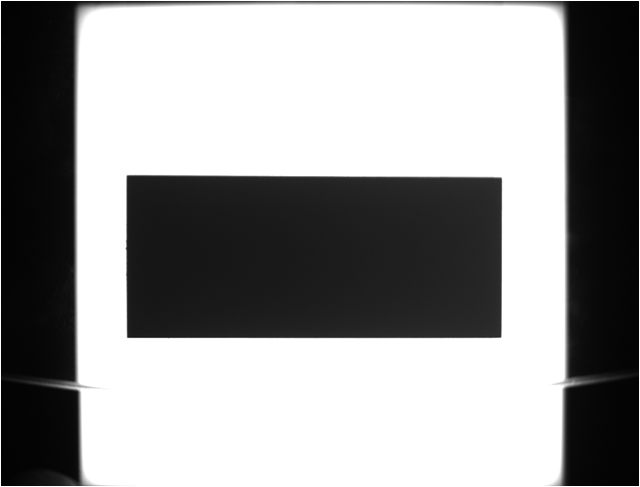

三：3 頂部檢測方式
頂部檢測效果原圖:
三：3 頂部檢測方式

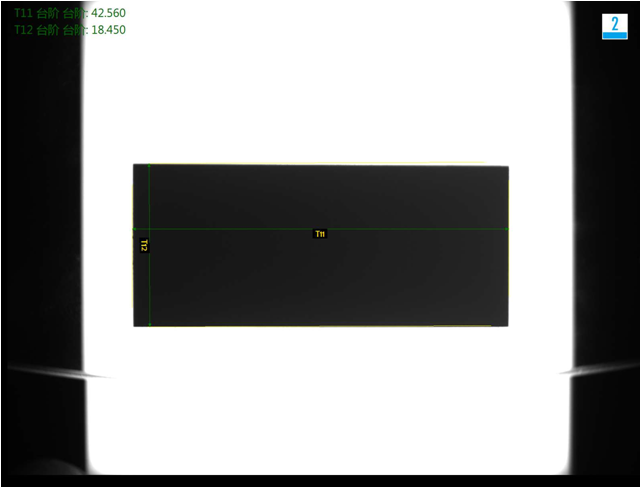

頂部檢測良品分析圖: OK
三：4 頂部檢測方式

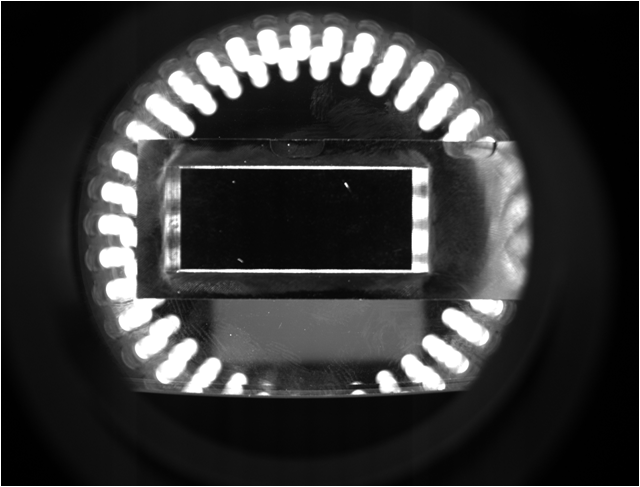

頂部檢測效果原圖:
三：4 頂部檢測方式

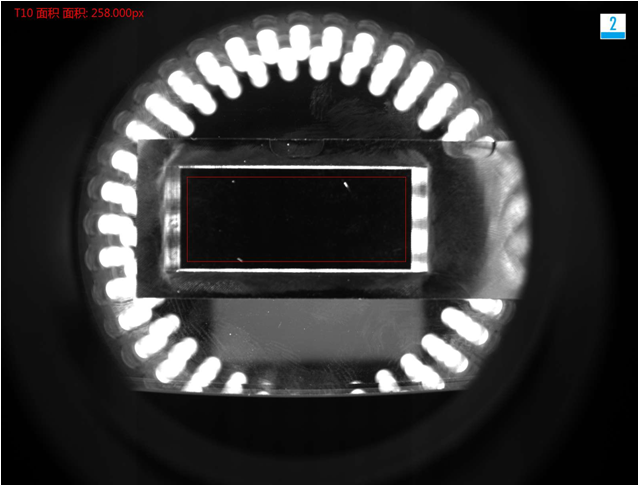

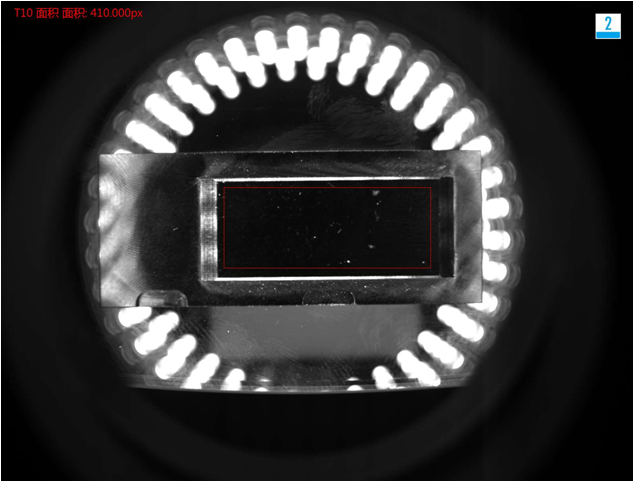

頂部檢測不良品分析圖(污點、劃傷): NG
三：4 頂部檢測方式
頂部檢測不良品分析圖(污點、劃傷): NG
三：5 底部檢測方式

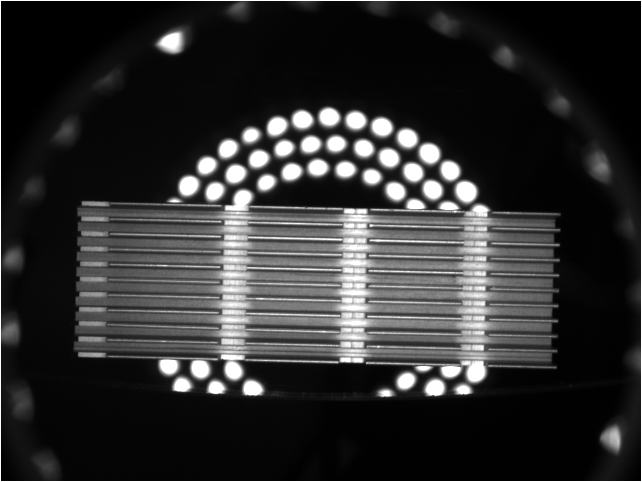

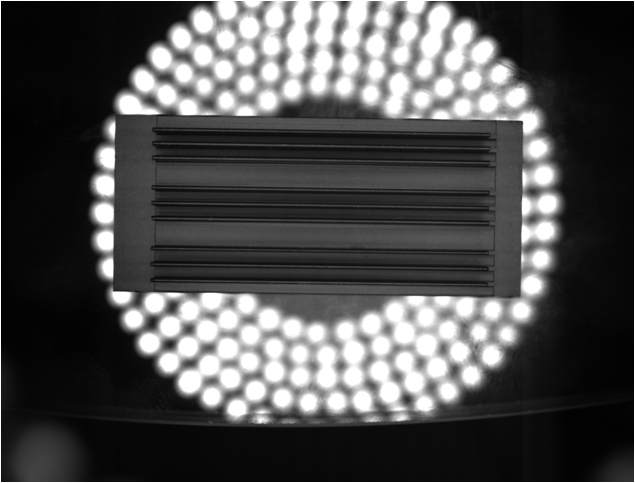

底部檢測效果原圖:
三：5 底部檢測方式

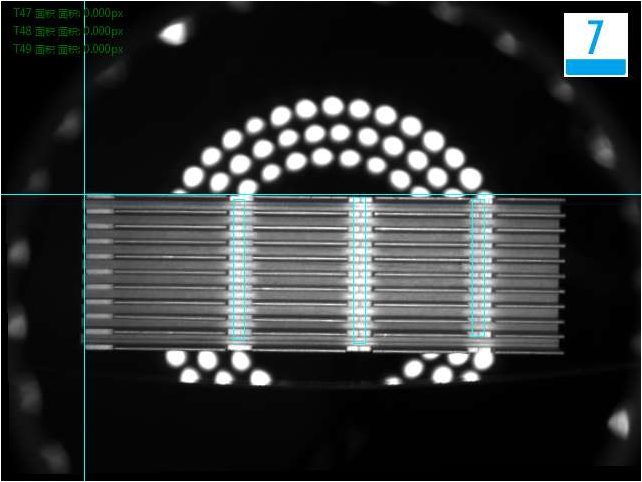

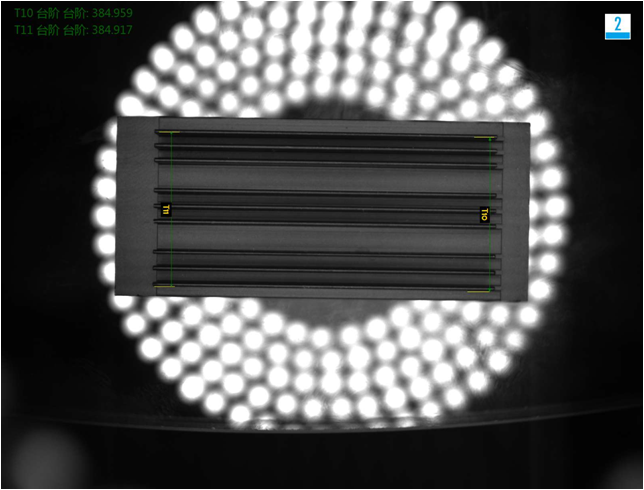

底部檢測良品分析圖:OK
三：5 底部檢測方式

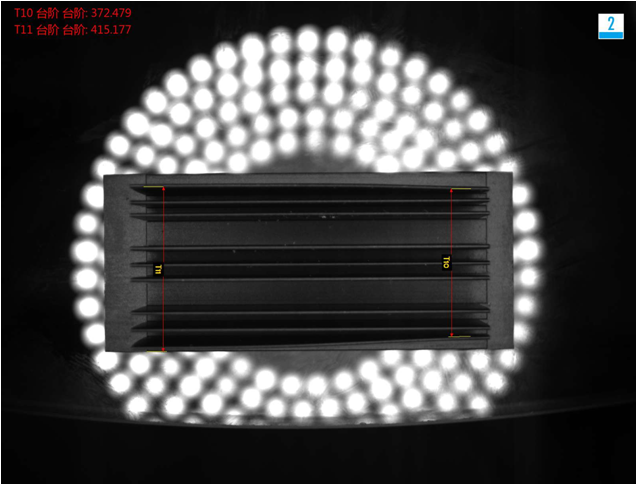

底部檢測不良品分析圖(歪斜不良):NG
三：6 底部檢測方式
底部檢測效果原圖:
三：6 底部檢測方式
底部檢測良品分析圖:OK
三：6 底部檢測方式
底部檢測不良品分析圖(毛邊):NG
三：7 側面檢測方式

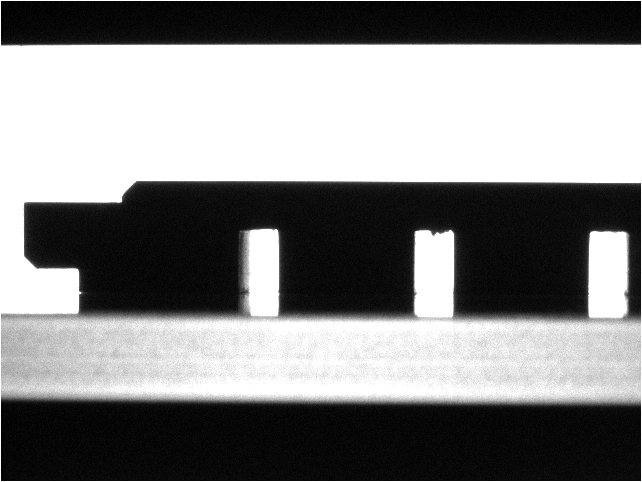

側面檢測效果原圖:
三：7 側面檢測方式

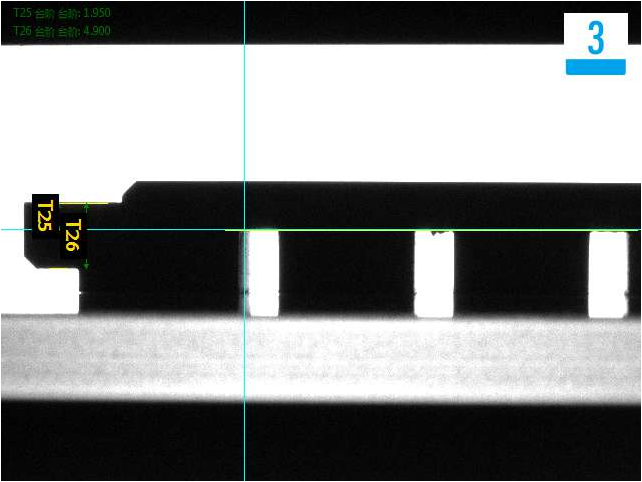

側面檢測良品分析圖:OK
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa
以上是散熱片視覺檢測方案，如果你的工業生產線中需要用到視覺檢測技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
