在工業生產中，設計出來的新產品不能直接批量投產，而是需要先打樣，也被稱為首板、快速樣件，根據首板確認結構和外觀、進行測試，全部確認沒問才能開模具安排大批量生產，在大批量生成的時，也需要保證產品的質量，那么怎么保證產品的質量呢，目前大部分制造業都用上了機器視覺檢測的技術，下面給大家分享一個工業產品表面外觀瑕疵缺陷視覺檢測的案例。
一、檢測內容及要求檢測內容： 最大尺寸長25.93mm*寬16.67 mm*高25.03mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 外底部壓傷（劃痕） | 底部正光檢測 | 可檢 | |
| 2 | 底部無壓花(梅花型） | 頂部正光檢測 | 可檢 | |
| 3 | 壓花缺損(花型不完整） | 頂部正光檢測 | 可檢 | |
| 4 | 孔內底部壓傷（劃痕或壓痕） | 頂部正光檢測 | 可檢 | 注：（在梅花型內 |
| 劃痕.壓痕不可檢) |
注明：圖像視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于180件(取決于產品送料速度)。
二、圖像視覺檢測設備組成及主要機構設備型號：INTSOFT-T300標準檢測設備 組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | 盈泰德 | 1套 |
| 2 | 工業電腦 | 盈泰德定制 | 1套 |
| 3 | 顯示器 | PHILIPS19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 2套 |
| 5 | 相機調節模組 | 盈泰德定制 | 2套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
| 7 | 光源 | 定制光學自適應光源 | 2套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | 盈泰德定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
三、樣件測試圖片:
底部正光檢測原圖：

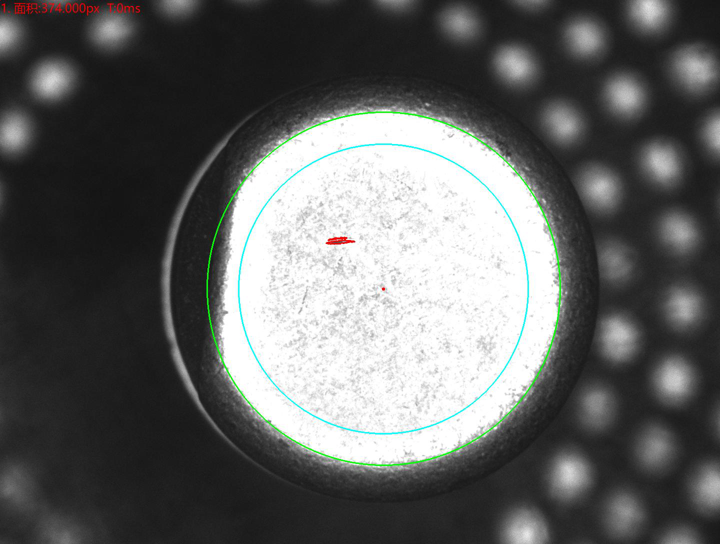

底部正光檢測不良品分析圖：NG 不良原因：壓傷
頂部正光檢測原圖：

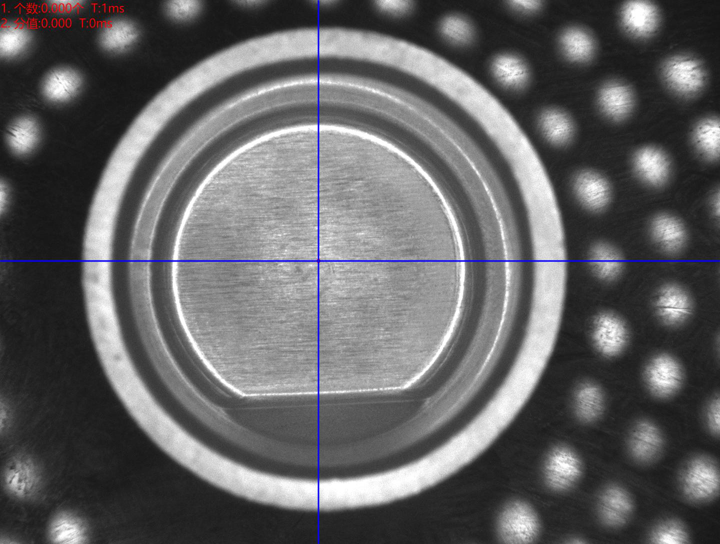

頂部正光檢測不良品分析圖：NG 不良原因：無壓花（梅花型）
頂部正光檢測原圖：

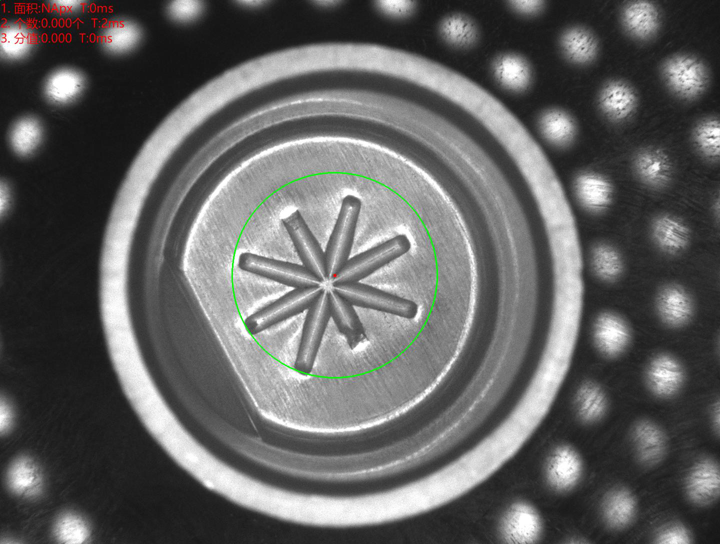

頂部正光檢測不良品分析圖NG 不良原因：缺損（花型不完整）

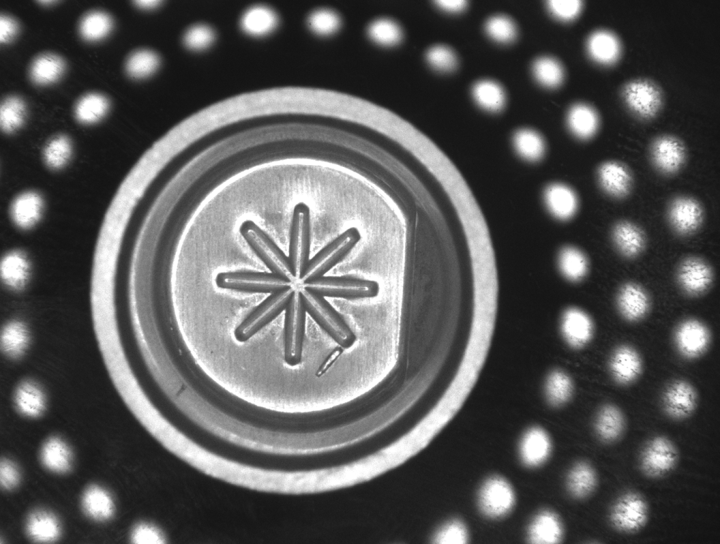

頂部正光檢測原圖：

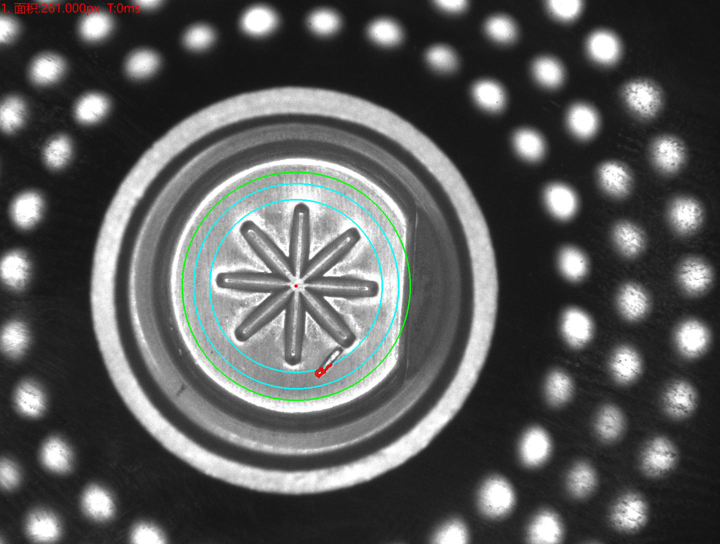

頂部正光檢測不良品分析圖NG 不良原因：壓傷（劃痕或壓痕）
頂部正光檢測原圖：

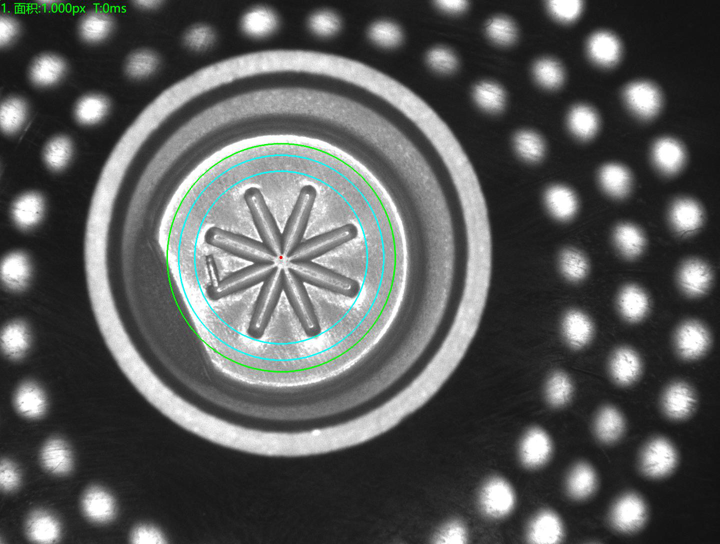

頂部正光檢測不良品分析圖NG 不可檢 不良原因：壓傷（劃痕或壓痕）
四、圖像視覺檢測設備安裝要求:設備放置的檢測空間: 安裝盈泰德科技視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
專業的事交給專業的人做，如果你的工業生產線中需要用到視覺檢測設備或技術等，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
