目前我國齒輪產品正從中低端向高端轉變，部分高端產品已達到國際先進水平。
在2020年的時候，中國大陸地區齒輪產品進出口總額為300.51億元，其中進口額為116.53億元，出口額183.99億元，貿易順差為67.46億元。
整體來看，行業進出口總額規模逐年增長，貿易順差進一步擴大。
下面進入主題，給大家說一下齒輪的外觀檢測、缺陷檢測、瑕疵檢測的方案。
一、檢測內容及要求檢測內容： 最大尺寸直徑20mm*高度9.5mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 缺料、毛刺 | 正光檢測 | 可檢 |
| 2 | 缺料、毛刺 | 正光檢測 | 可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
二、設備組成及主要機構設備型號：SP-T300標定制機 外形尺寸：900*800*1850mm 組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | 盈泰德 | 1套 | 數據可上傳 |
| 2 | 工業電腦 | 盈泰德定制 | 1套 | |
| 3 | 顯示器 | PHILIPS19”液晶顯示器 | 1臺 | |
| 4 | 工業相機 | Barsler工業相機 | 2套 | |
| 5 | 相機調節模組 | 盈泰德定制 | 2套 | |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 | |
| 7 | 光源 | 定制光學自適應光源 | 4套 | |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 | |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 | |
| 10 | 控制系統 | 盈泰德定制 | 1套 | |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
設備外觀3D立體圖
樣件測試圖片:

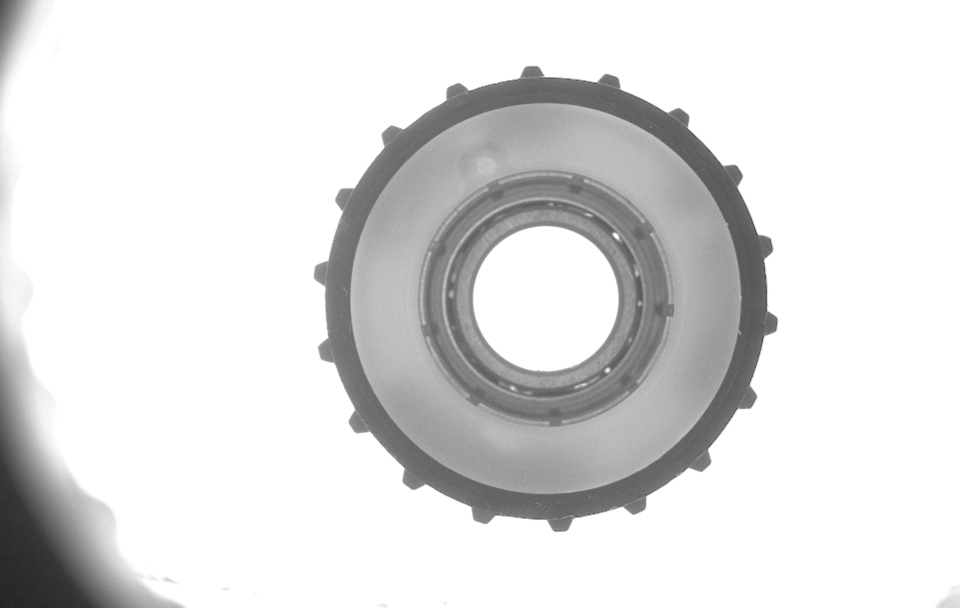

底部正光檢測原圖：
底部正光檢測良品分析圖：OK

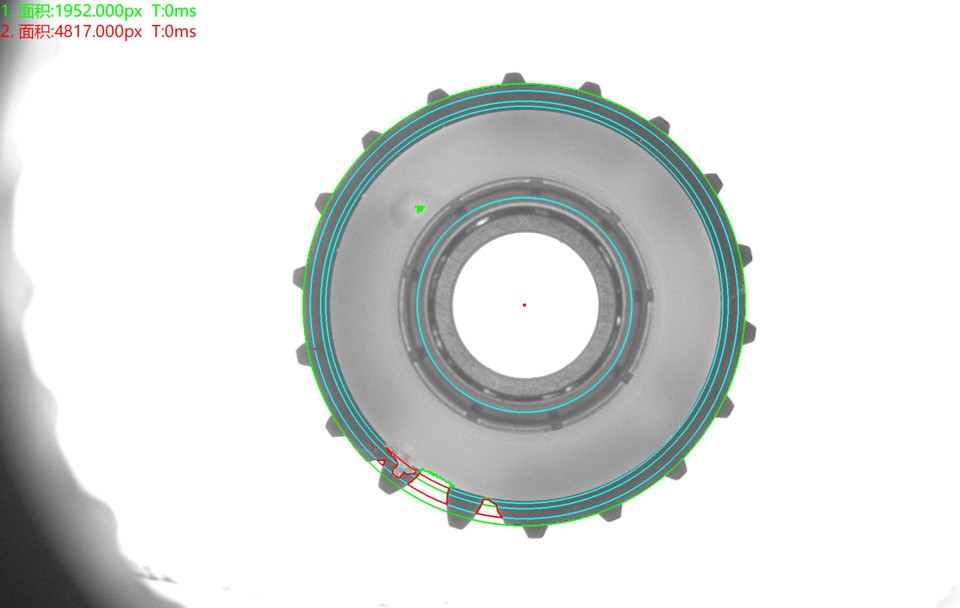

底部正光檢測分析圖： NG 不良原因：毛刺 、缺料

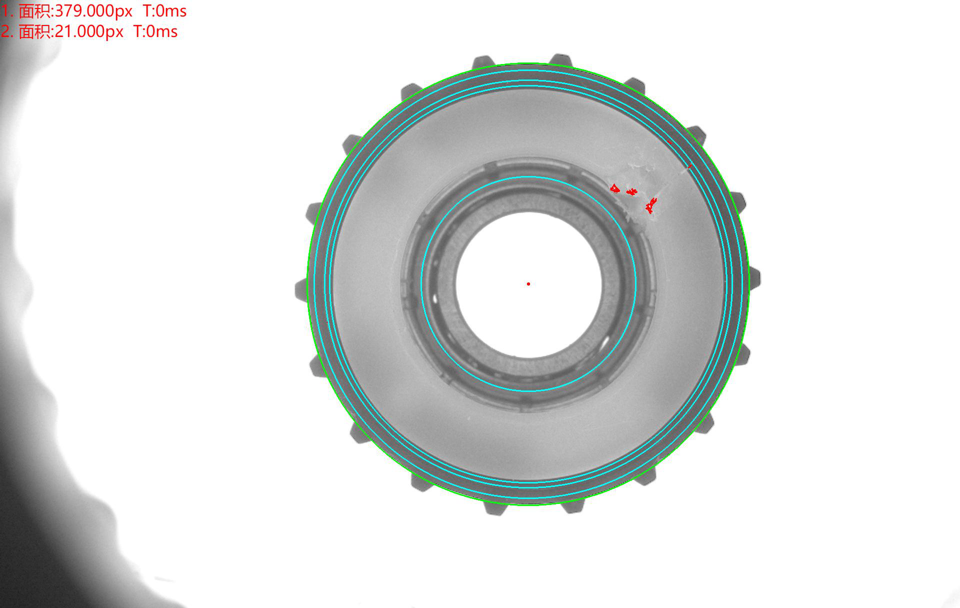

底部正光檢測分析圖： NG 不良原因：缺料

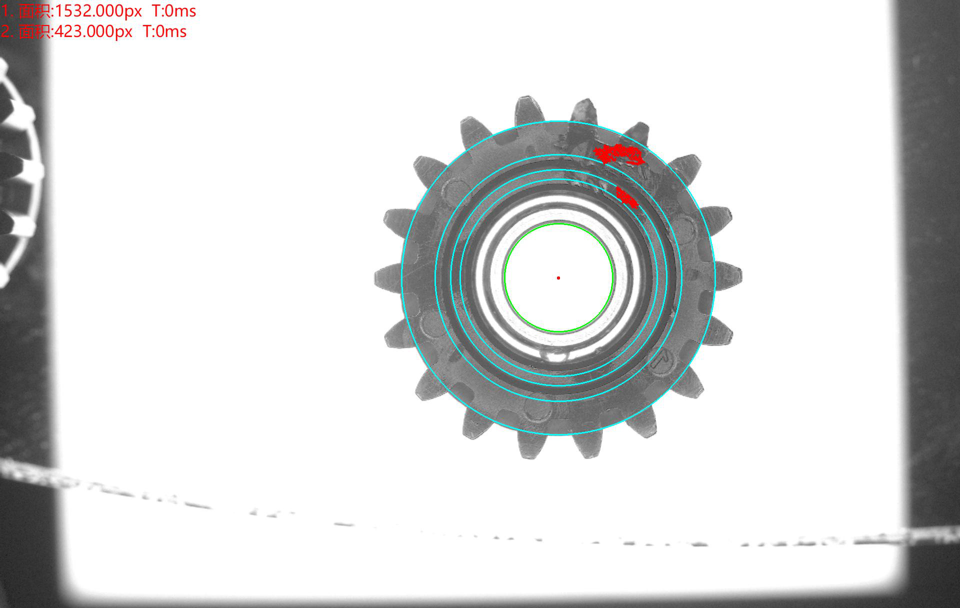

頂部正光檢測分析圖： NG 不良原因：缺料

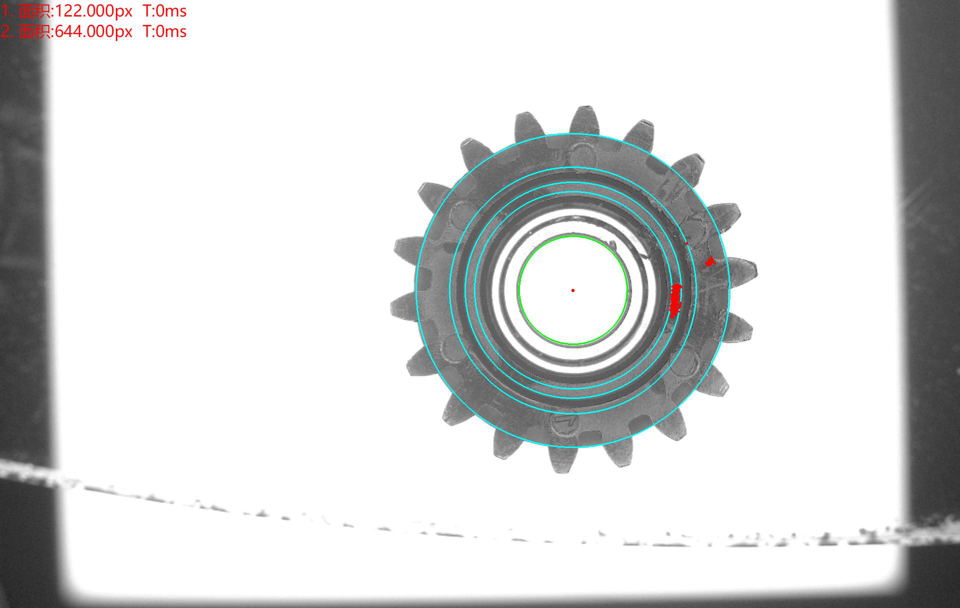

頂部正光檢測分析圖： NG 不良原因：缺料
如果你的工業生產線中需要用到視覺檢測類的設備或者技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
