現在大多數的自動化設備里，都裝配了一些機器視覺的技術，就比喻現在要說的ccd視覺定位技術，下面給大家總結一下。

關于CCD定位技術的方法總結。

如圖1所示坐標系

? 圖1

這是一臺自動鉆孔機的示意圖。

1。 坐標系代表鉆孔機的平臺坐標系(X軸, Y軸)。

2。 紅點代表鉆頭, 坐標是(-70, -30)。

3。 藍點代表CCD的中心, 坐標是(-50, -45)。

自動鉆孔機的功能就是在平臺上放入一塊板材, 鉆頭自動在板材的指定位置上鉆孔。

怎樣讓鉆頭移動到板材的正確位置鉆孔呢？

視覺定位系統通常板材上有3個或3個以上的定位孔。 通過定位孔定位, 板材在平臺上的位置就確定了, 那么鉆頭就可以在板材上的任何指定位置上鉆孔了。

(因?yàn)槎ㄎ豢着c要鉆孔的相對位置是知道的。)

但是有一個問題, 由于實物安裝的關系, 鉆頭與CCD并不同軸的, 但它們是同步移動的。(或者說, 在同一時刻, 鉆頭與CCD的坐標是不同的, 但有一個固定偏移值的。)

如圖1所示 偏移 = (-70, -30) – (-50, -46) = [-20, 16]

這個偏移值引起的問題就是CCD定位板材得到的坐標與鉆頭要鉆孔的坐標會相差”這個固定的偏移值”。

視覺定位系統怎樣計算出這個偏移值？

這個偏移值在這里很容易計算, 兩個點相減就是了。 但實際中你很難用尺在實物中測量。

所以需要使用一定的方法來計算測量。

可以利用的條件:

1。 平臺坐標, 這個通常是已知的(這個是關鍵)。

2。 CCD中心和鉆頭

　步驟:

1。 先移動鉆頭到平臺的某一個位置鉆一個孔, 記錄當前的平臺坐標, 例如(-70, -30)。

2。 然后移動鉆頭/CCD, 讓CCD的中心對準鉆孔(CCD中心與鉆孔重合)。 所以此時CCD的坐標也是(-70, -30), 同時平臺的坐標肯定就是(-70 + XOffset, -30 + YOffset)了。

3。 (-70 + XOffset, -30 + YOffset)在平臺坐標是知道的, 例如是(-90, -14)

　　那么

XOffset = -90 – (-70) = -20;

YOffset = -14 – (-30) = 16;

原理就是這樣。

如果手動能準確的把鉆孔對準到CCD中心, 我切。

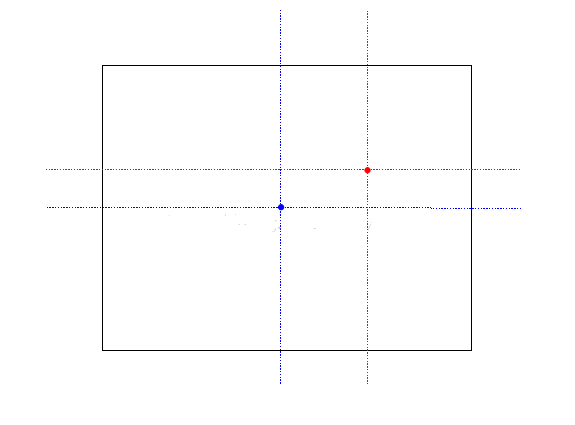

? 圖2

　　通常的結果是如圖2所示那樣:

矩形就是CCD的圖像, 那么矩形的中心就是CCD的中心。 而鉆孔總是或多或少的偏移CCD中心。

但是有一點是關鍵的, 那就是從鉆頭鉆孔, 到移動CCD看見孔這個過程鉆頭移動了多少我們是知道的。

　　步驟:

1。 先移動鉆頭到平臺的某一個位置鉆一個孔, 記錄當前的平臺坐標, 例如(-70, -30)。(如圖1)

2。 然后移動鉆頭/CCD, 讓鉆孔能在CCD上可以顯示(如圖2)。 記錄當前平臺坐標, 例如(X2, Y2)。

3。 很明顯, CCD中心與鉆孔沒有重合, 差多少重合呢？看圖2就知道。

3。1 假設圖像分辨率是1024*768, 所以圖2中藍點的坐標是(1024 / 2, 768 / 2) = (512, 384)。

3。2 紅點在圖像的坐標是多少？用鼠標點一下就知道了, 你懂的。 假設是(X3, Y3), 具體點, 假設是(600, 200)。

3。3 所以CCD中心與鉆孔差(600, 200) – (512, 384) = (88, -184)像素就重合。

或者說(X3, Y3) – (512, 384);

3。4 注意到什么？A。 圖像坐標系與平臺坐標系單位不同。 B。 平臺坐標系Y軸向下遞減, 圖像坐標系Y軸向下是遞增的。

4。 所以有:(-70 + XOffset, -30 + YOffset) = (X2, Y2) + ((X3, 384) – (512, Y3))

XOffset = X2 – (-70) + (X3 – 512) * XX像素/毫米 // 這里像素要轉換成平臺坐標系相同的單位。

YOffset = Y2 – (-30) + (384 – Y3) * XX像素/毫米 // 這里為什么是384 – Y3, 因?yàn)?。4。B。

小結: 1。?視覺定位系統描述的非常繞口, 但原理就是這樣子, 都是一些相對關系, 還有就是單位轉換, 不是加就是減, 很容易搞錯。

2。 使用坐標平臺的坐標是可以獲得的, CCD需要標定, 坐標系單位要統一, CCD的坐標系Y軸通常是向下遞增的。

3。 理解相對平移的關系: 鉆頭和CCD是固定在一起的, 鉆頭走了多少距離, CCD就走了多少距離，所以在鉆頭鉆孔后， 移動平臺使CCD中心與鉆孔重合, 鉆頭移動的距離(CCD也移動了這個距離),就是鉆頭與CCD的偏移值了。
