現在的一些傳統手動曝光機，用人工來進行菲林與底板手工對位精度在100um左右，而且重復靠人眼對位，勞動強度也非常的大，而且大多數的年輕人都不愿承擔。

由于高精度、高速度的工藝需求，所以，需要提高曝光機的核心競爭力。

盈泰德科技針對上述問題研發了CCD半自動曝光機系統其原理：先通過相機居中功能使四個靶標位于中心位置，再通過對位平臺的運動來實現上下菲林和板中心對齊，四個相機分別對四個靶標進行識別監控，確保對位精度。

對位流程：

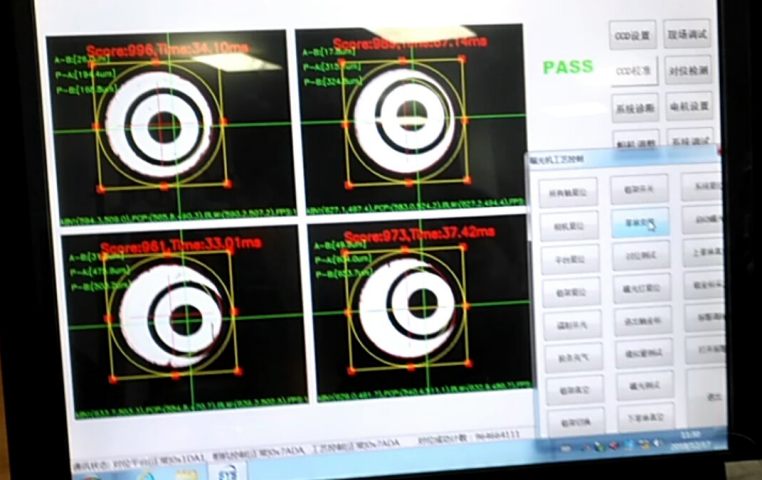

上料完畢關框之后的軟件畫面如下：

對位過程：

對位前 ? ? ? ? ? ? ? ? ? ? ? 對位后

先通過相機居中功能使四個靶標位于中心位置，再通過對位平臺的運動來實現上下菲林和板中心對齊，四個相機分別對四個靶標進行識別監控，確保對位精度。

達到效果后就可以進行曝光，且這一過程耗時時間短，操作簡單，對操作人員要求不高，可以實現一鍵安裝。

產品特點：

單/雙面曝光。

伺服控制雙框進出。

八根軸控制四相機。

自動對位，精度高，操作簡單。

多方面的安全機制保證人工的安全性以及機器的使用壽命。

可定制的上位機操作畫面。

產品參數：

硬件平臺：工業級工控機+四元數控制器+千兆網口相機

對位精度：±5μm

對位時間：1秒

CCD個數：4個

曝光方式：雙框進出單/雙面曝光

如果你的工業生產線中需要用到曝光對位系統，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度給你一份視覺解決方案，即使沒達成合作，我們也希望能多認識一位朋友。
