測量內容：
　　噴霧泵噴霧寬度/角度檢測，檢測噴霧泵在動作后噴嘴噴出水霧的寬度/角度是否達到要求。

　　問題點：
　　判別產品OK/NG主要是以噴霧泵噴出水霧角度和寬度來判別，因此，角度與寬度需量化。
　　項目要求：
　　1、噴霧泵無液體噴出——為NG不良品
　　2、噴霧泵噴出的水霧呈現直線狀態——為NG不良品
　　3、噴霧泵噴出的液體為擴散的霧狀，但擴散寬度和角度未達到要求值——為NG不良品
　　4、噴霧泵噴出的液體為擴散的霧狀，擴散寬度和角度達到要求值——為OK良品
　　方案介紹：
　　選用盈泰德圖像RM系列高分辨率工業相機，由于對噴霧的圖像采集為高速抓拍，需將相機的曝光時間調小，以便抓拍到清晰的圖像；由于噴嘴一般較小，抓拍的視場也就很小，需選用ZML系列顯微鏡頭或BT系列遠心鏡頭，以便抓拍到視場合適的圖像；光源選用AFT系列背光源，通過光源提高圖像的對比度，從而拍攝出高質量的圖片；圖像采集完成后，需利用專業的圖像處理軟件MVICS對圖像進行分析處理，將噴霧角度進行測量判斷，再通過對比給出分析結果。

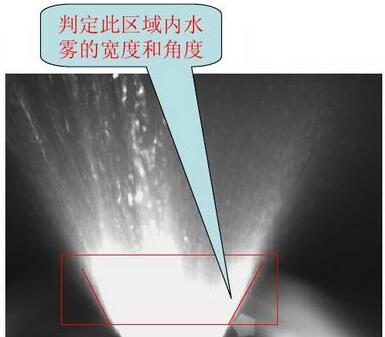

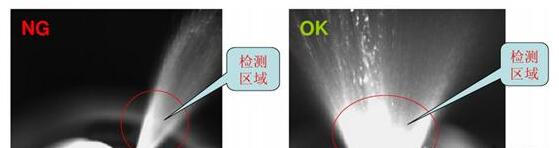

　　分析結果如下：

　　此系統選用盈泰德圖像系列產品，其產品穩定性已經過市場多年考驗，盈泰德圖像不僅可提供完善的技術支持，且相機軟件和圖像處理軟件均提供二次開發包，其極大的開放性也為使用者提供了便利。
