機器視覺技術大概就是利用攝像機替代人眼，圖像處理軟件替代大腦對產品進行質量檢驗或識別，它基本上由光源、鏡頭、攝像機、圖像采集卡、圖像處理器/軟件以及必要的I/O所組成。機器視覺檢驗具有極高的效率、重復性以及精度，在很多情況下是人眼無法替代的。因此，機器視覺廣泛應用在產品質量檢驗、自動化工程中的裝配檢驗等工業領域。

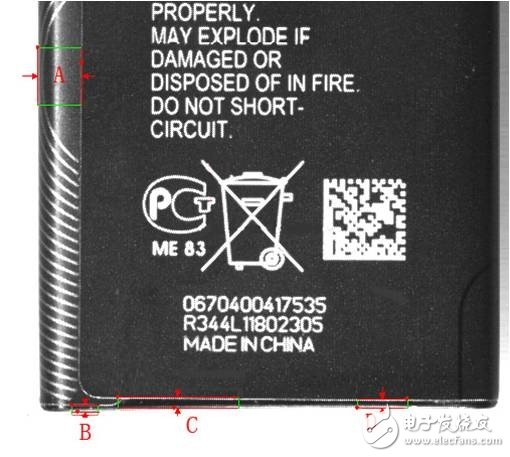

　　檢測要求：要求測量出產品A|B、C、D這四個部分的間距距離，如下圖：

機器視覺在電池領域中的應用與設計思考-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

檢測設備：IEEE1394Camera HR F1.4/16mm鏡頭，條形光2條，Nokia BL-5C 1020mAh樣品電池一只。

　　檢測參數：相機鏡頭與載物臺距離約19cm，左條形光中高約7cm ，光束與垂直線約60°夾角，條形光垂直線與樣品電池約

　　4.5cm的距離，前條形光直接放置于載物臺上，與左條形光成空間90°垂直角，與樣品電池距離約4cm。

機器視覺在電池領域中的應用與設計思考-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

機器視覺在電池領域中的應用與設計思考-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

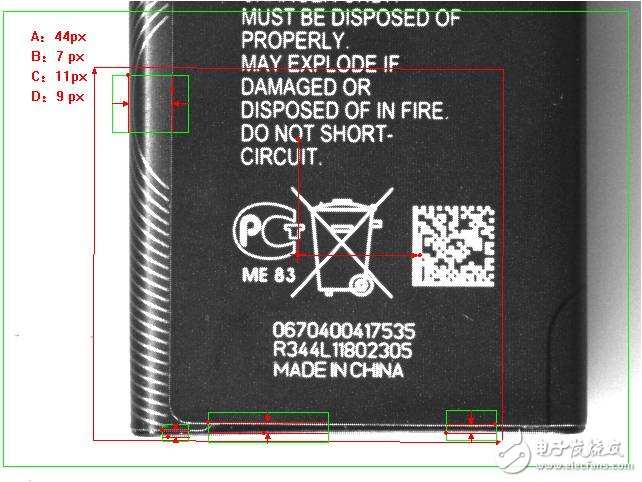

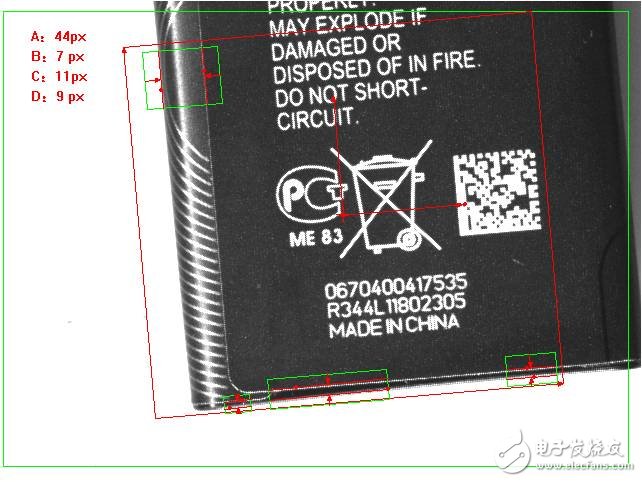

檢測效果：

　　電子生產測試設備通常是光機電的一個集合體，講究機器視覺、運動控制和數據采集的結合，由于國內的設備制造商或系統集成商對于這種產品和技術結合經驗還不夠，因此在項目研發和系統整合時需要比較多的技術支持。
