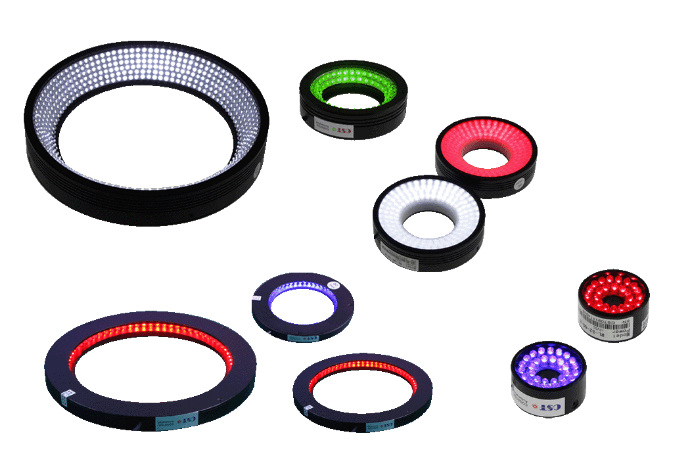

照明系統設計的目的是增強對比度，在一幅機器視覺的圖像中，對比度代表著圖像信號的質量，它反應了兩個區域間的差別，比如被測物體和背景的差別。因此，設計光源照明的第一步是確定區域間的不同，然后用光源來突出這些不同之處。下面來介紹一下設計照明系統要注意些什么？

一、光源照明設計的考慮的基本因素

歸納有4個基本因素要重點考慮：

1．鏡頭的視場

在照明系統的設計中，應根據被測對象的尺寸確定鏡頭的視場，也叫視野。然后，再根據鏡頭視場的大小決定照明系統。

2．照明系統與工件的間距

在設計系統中，需全面的了解鏡頭到工作的距離，照明系統到工件的距離，從而確定光源與工件的距離。

3．工件的外形、條件和顏色

照明的選擇是由工件表面的形狀、平坦度、光滑程度等條件決定的。照明顏色（紅、蘭、綠、白）可通過檢測工作或被檢測區域的顏色來決定。

4．成像物鏡

一般情況下，應針對確定的成像物鏡進行照明系統的設計，其檢驗標準為：工件中需要可視化的部分、劃痕、缺陷等是否被顯現出來，工件表面上的印紋是否能夠辨認等。

二、突顯不同區域的方法

反射系數：從物體反射出的光量是可以度量的。有兩種不同的反射方法：

1．鏡面反射：入射角等于出射角。

2．漫反射：由于物體表面不平，出射光方向各異。

三、光源顏色選擇考慮因素

1．補色

從白光中移除的那部分光與剩余的光互為補色光。比如，白色金屬鐵和黃色金屬金顏色不同并不是金反射的黃光比鐵多，而是反射的藍光比鐵少。白光中去除藍光即為黃光。

2．光密度

由于不同物體材料、厚度和化學性質不同，所以投射光的數量和強度也不同。光密度會在整個光譜范圍不同，或者只在某一個范圍不同。一般來說，背光是鑒別光密度不同的較好方法。

3．折射

不同透明物質折射率不同，所以它們會以不同的方式影響光的傳播。比如，空氣氣泡混合在玻璃里面，當光線直射時，會出現或明或暗的氣泡邊緣。

4．紋理

物體表面紋理有些是可辨識的，有些是過于微小無法處理的，但是它會影響光線的反射。有些情況下，紋理非常重要，必須用光源來突出它；而另外一些情況下，紋理則相當于噪聲，必須用光源來突出其它而弱化紋理。

5．深度

用直射光可以突出物體的深度（影子效應），而散射光則可以弱化物體的深度。

6．表面曲向

由于曲率的不同，表面各處呈現的特性不一樣。折射光往往會突出這些特性，而散射光會削弱這些特性。

另外還有波長：比如綠光的波長為550nm。

兩種或兩種以上光波的混合比：混合的目的是為了產生另一種光。比如黃光（波長620nm）和藍光（波長480nm）混合在一起便會成為綠光，然而實際上，光譜的分布中并沒有綠光的分布。
