PCB即印刷電路板是電子產品中各個電子元器件之間連接的承載體，是電子工業的重要部件之一。PCB電路板外觀缺陷檢測設備自動外觀檢查，它基于光學原理，并且全面使用圖像分析，計算機和自動控制技術來檢測和處理生產中遇到的缺陷。基于機器視覺的PCB電路板視覺檢測設備，通過CCD攝像頭獲取PCB圖像，對圖像進行去噪、增強、二值化等處理，通過對PCB圖像的識別分析，并與PCB參考模板比對，快速而準確地發現印刷電路板的常見缺陷，并將識別結果存檔報告。

檢測過程：

PCB板外觀缺陷檢測

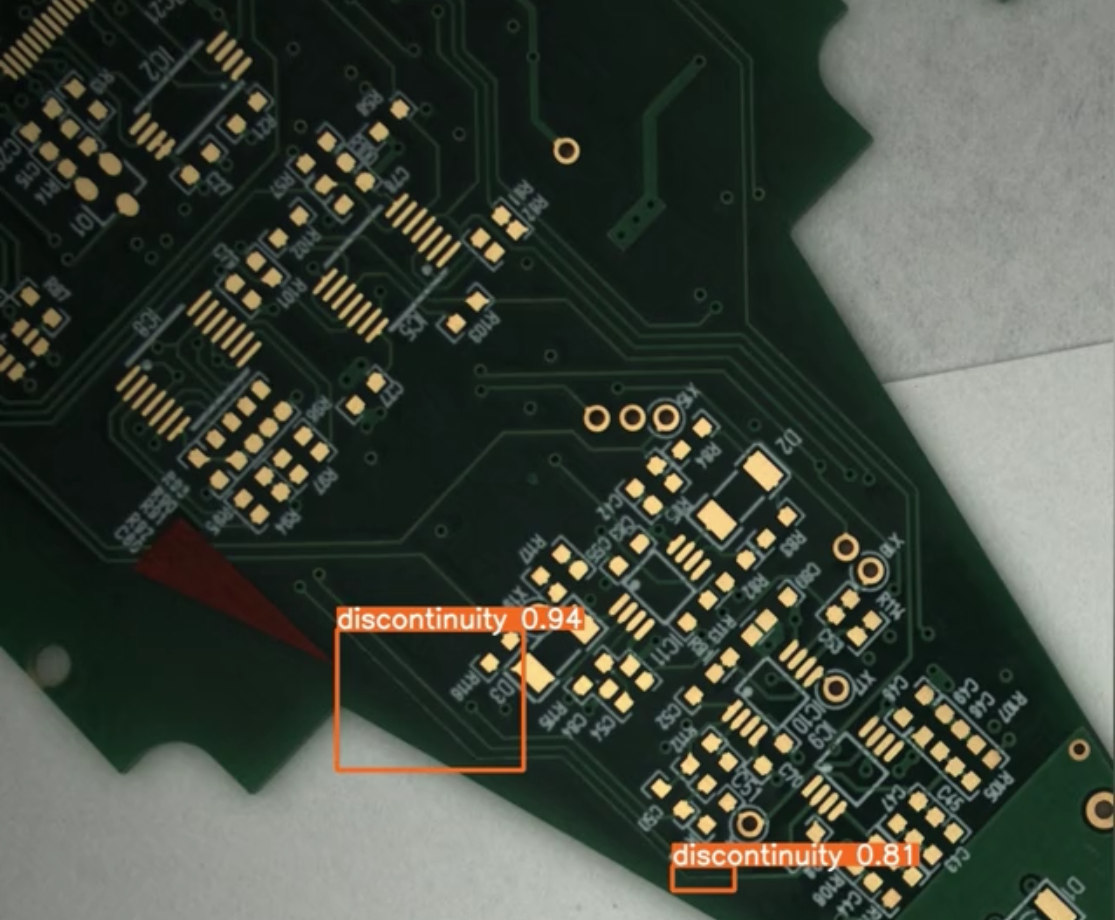

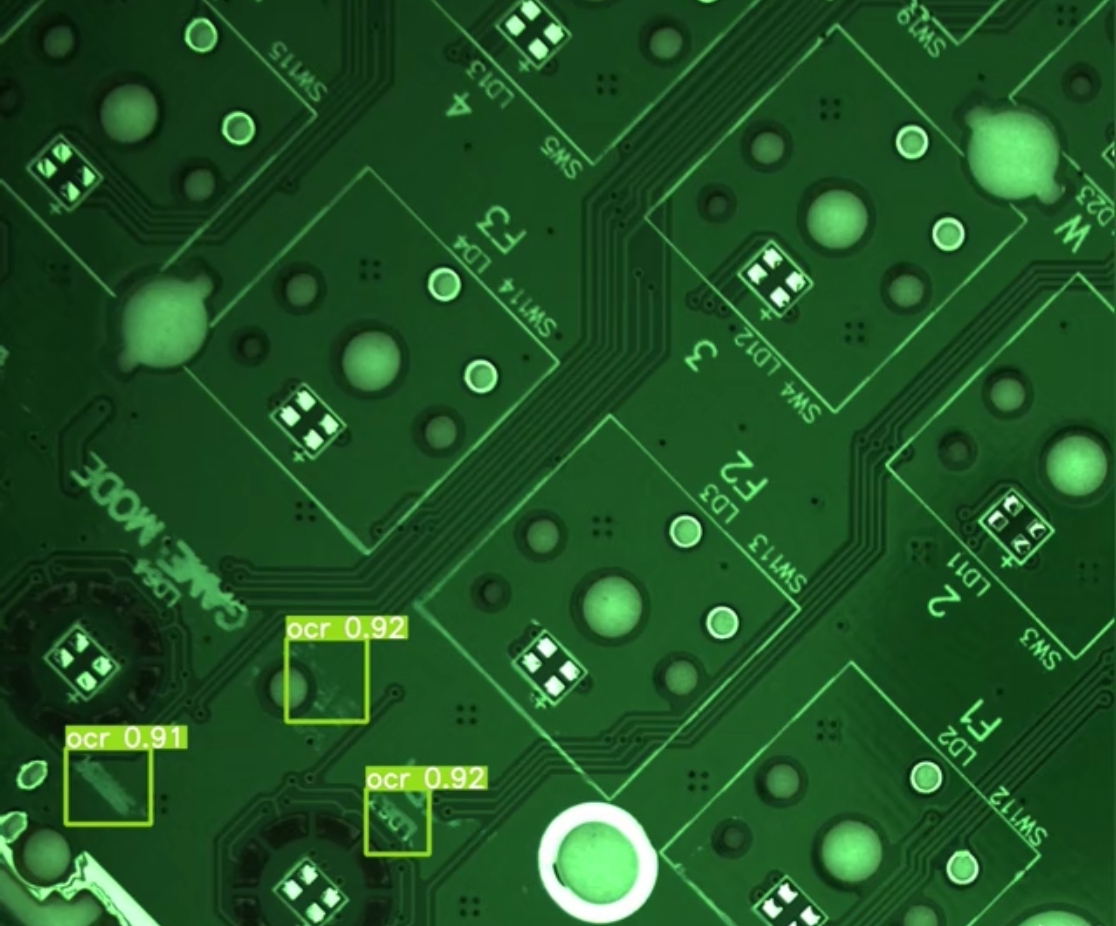

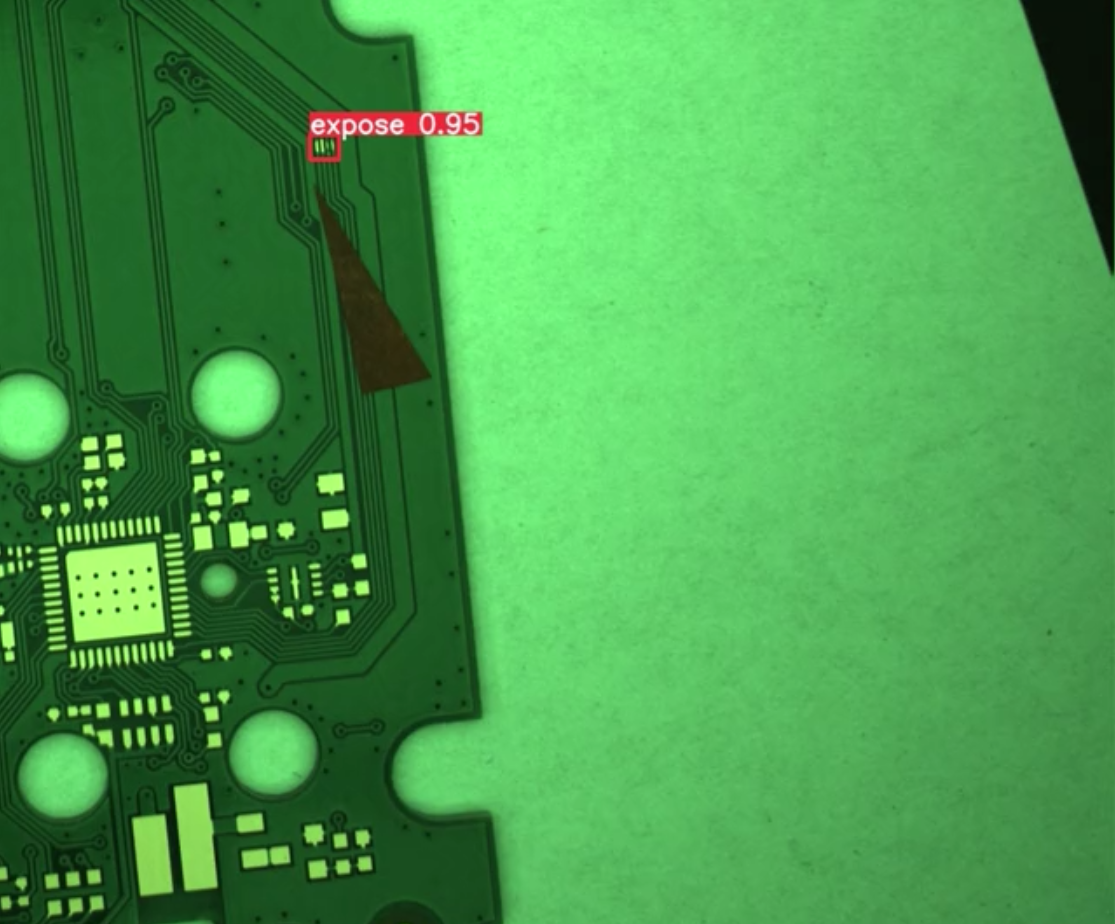

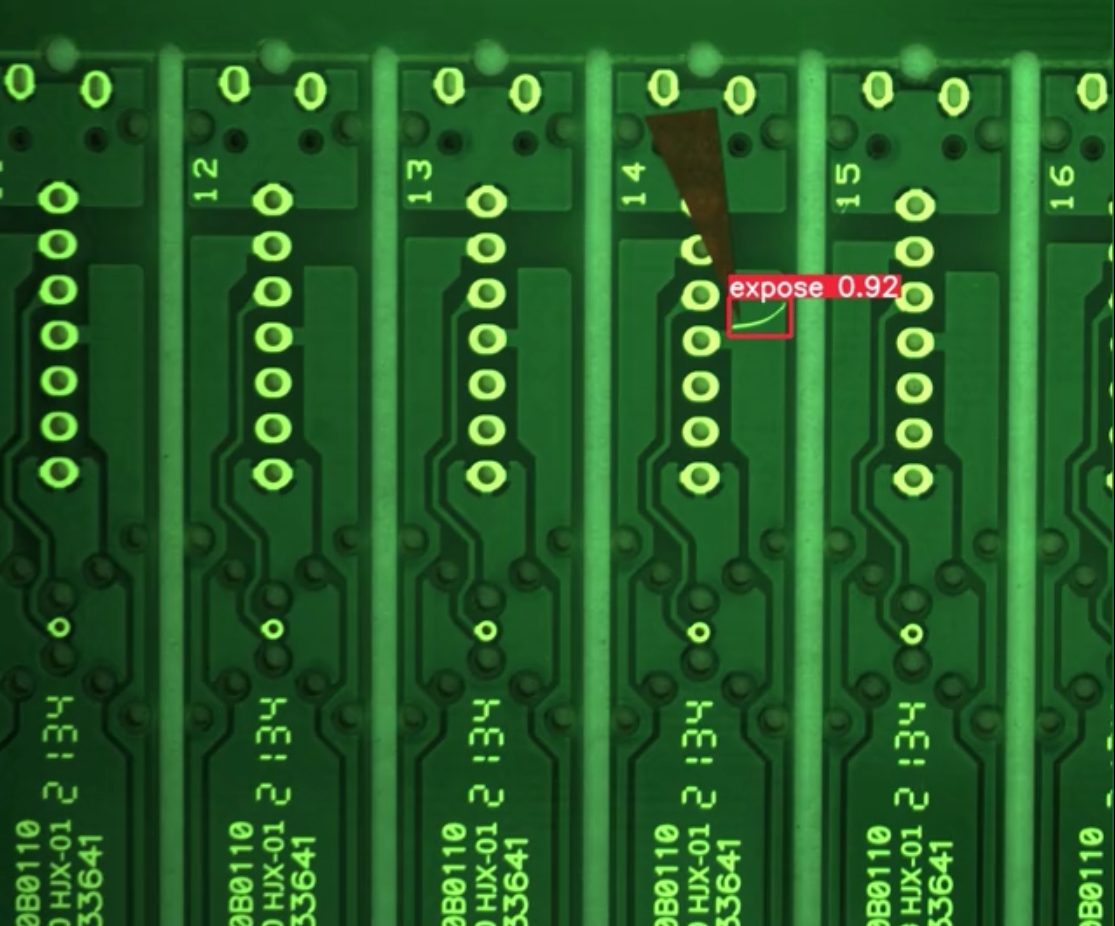

下圖為AI智能視覺檢測處理結果。

如果你的工業生產線中，可能用的到機器視覺或AI深度學習方面的技術來做質量管控，那不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，從一個專業的角度來給你設計一個合適你的方案，然后聽取你的意見，再詳細洽談，最后即使沒能達成合作，我們也非常希望能多認識個朋友。
