檢測需求

1.檢測工件少錫；

2.檢測工件假焊；

3.檢測工件連錫；

4.檢測工件偏位；

5.檢測工件錯位；

6.檢測工件劃傷；

7.檢測工件焊點；

拍攝方式(工位1)

此工位檢測工件少錫、連錫、假焊及偏位四種缺陷

相機選型

根據客戶要求及檢測需求，選用500萬像素的工業相機，可以保證檢測精度。

鏡頭選型

選用35mm的定焦鏡頭，兼容尺寸為2/3”，能一次性將工件拍攝完整。

光源選型

選用同軸光源，使工件光照更均勻，同時使凹凸不平面成像為平面效果，提高圖像成像的對比度，利于軟件的處理和分析。

拍攝示意圖

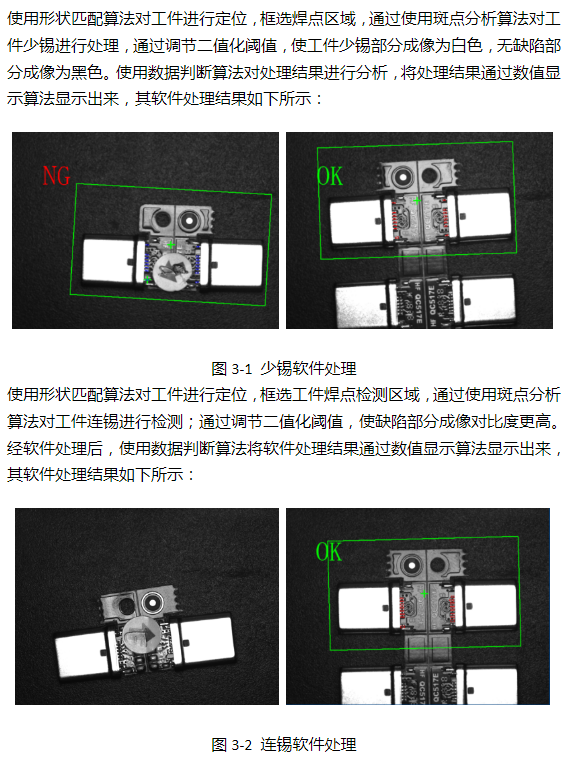

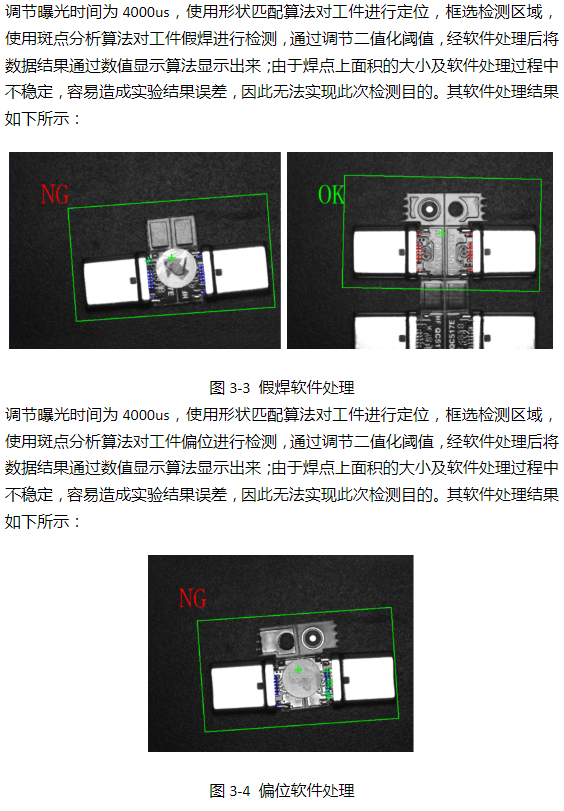

檢測結果

拍攝方式(工位2)

此工位檢測工件劃傷缺陷

相機選型

根據客戶要求及檢測需求，選用500萬像素的工業相機，可以保證檢測精度。

鏡頭選型

選用35mm的定焦鏡頭，兼容尺寸為2/3”，能一次性將工件拍攝完整。

光源選型

選用條形光源，通過側面對工件進行拍攝，可以將工件金屬表面缺陷呈現黑色，使之與完好表面白色形成鮮明地對比，提高圖像成像的對比度，利于軟件的處理和分析。

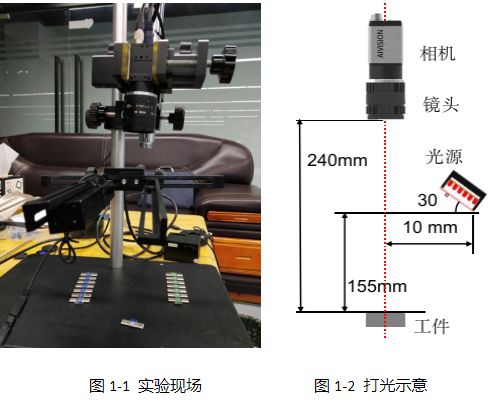

拍攝示意圖

?拍攝方式(工位3)

此工位檢測工件焊點、錯位缺陷

相機選型

根據客戶要求及檢測需求，選用500萬像素的工業相機，兼容尺寸為1/2.5“，檢測精度為：理論精度=視場max/分辨率max=56/2592=0.021mm/pixel。

鏡頭選型

選用35mm的定焦鏡頭，兼容尺寸為2/3”，能一次性將工件拍攝完整。

光源選型

選用環形光源，使工件光照更均勻，拍攝過程中將工件缺陷部分成像為黑色，無缺陷部分成像白色，從而使兩者之間形成鮮明地對比度，利于軟件處理和分析。

拍攝示意圖

?總 結

#1 由于工件反光，產線現場應避免環境光的影響。

#2 工位一工件假焊及偏位檢測曝光時間應設置為4000 us，使工件成像對比度更高，提高軟件檢測精度和穩定性。

#3 工件一假焊及偏位檢測不穩定，現場實際工作運行可能導致較大誤差，誤差大小目前無法預估。

#4 工位二實驗選取單條形光源對單邊劃傷缺陷進行檢測，實際現場采用雙條形光源對整個工件劃傷缺陷進行檢測。

#5 工件需檢測正反兩面，可采用機械夾取方式進行正反面更換檢測，可降低人工成本及工件損壞率。

#6 建議工件檢測一次只檢測一個工件，并且采用傳送帶輸送檢測的方法，可以保證軟件處理穩定性及檢測精度更精確。

#7 為方便現場安裝調試，建議把相機、鏡頭等視覺硬件安裝機構設計為可微調的結構。

#8 所有數據均為實驗室測試所得，在現場實際應用時，為達到同樣的拍攝效果可能仍需要現場微調。
