隨著鋰電池的市場競爭越來越激烈，不少的廠商開始在提升鋰電池的出廠質量問題了，拼質量，也許是較好的出路。
下面分享個鋰電池的機器視覺檢測方案，快速剔除不良品，讓出廠產品達到99%合格率。
鋰電池在經過卷繞或疊加這兩種不同的工藝完成內部組織生產后，在外殼封裝的材質和形狀上呈現出三種不同形態：圓柱、方形和軟包。
雖然本質上三種路線的電化學原理都一樣，材料組成也基本相同，但不同的封裝形式和形狀特征，造就了三種電池在視覺檢測項目應用上的差別。
本文主要分享盈泰德視覺系統在圓柱形鋰電池在生產工藝方面的視覺檢測解決方案。
生活中常見的圓柱電池
一、底殼焊工位檢測

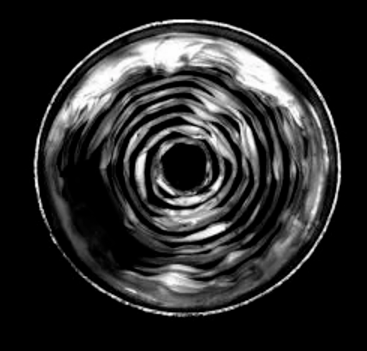

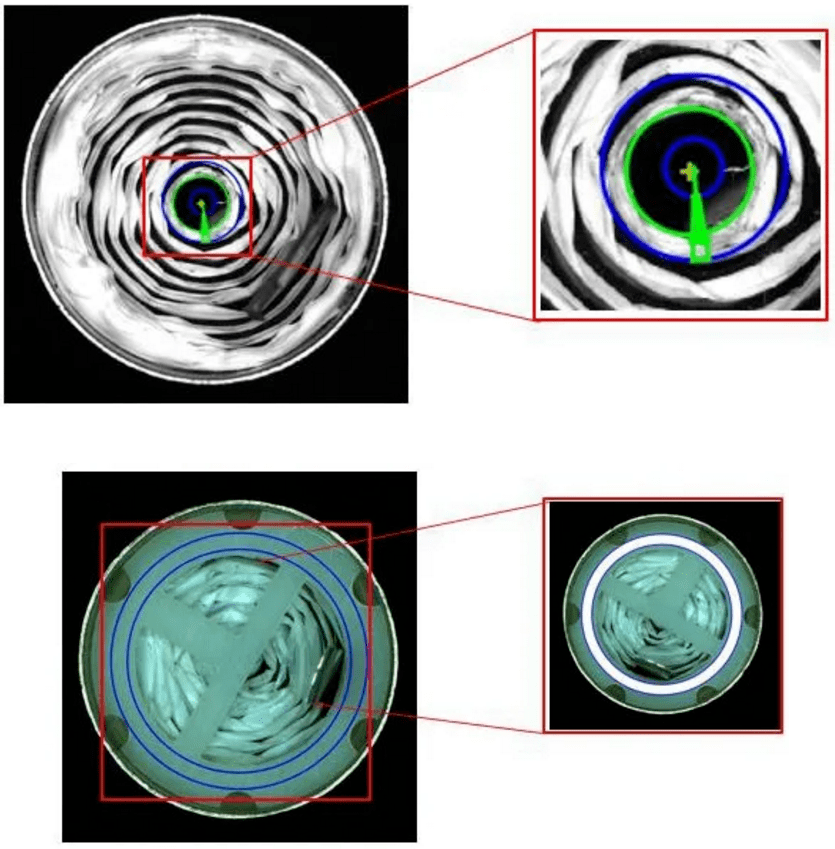

產品實測示意圖
檢測要求:
①中心孔定位
②中心孔檢測
③電池角度矯正
④正極絕緣片檢測

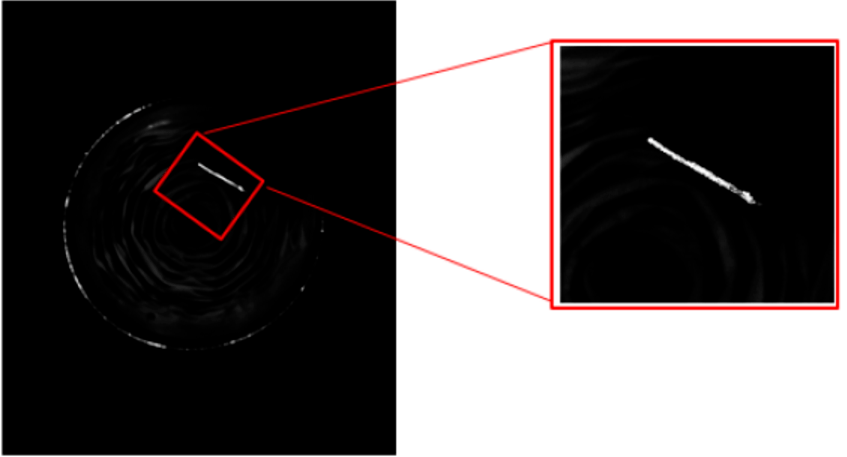

檢測結果：能穩定檢測中心孔大小、糾正電池角度以及白色絕緣片的有無。
二、滾槽尺寸測量

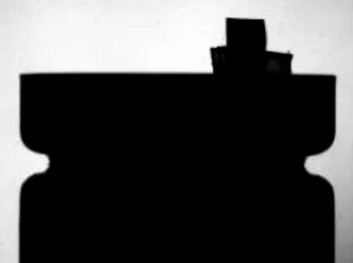

產品實測示意圖
檢測要求:
①檢測滾槽后的相關尺寸

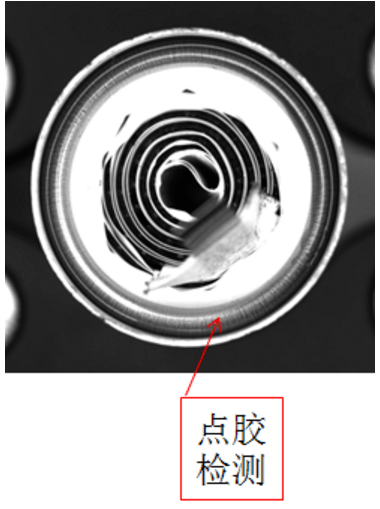

②檢測滾槽后點膠有無氣泡、有無斷膠

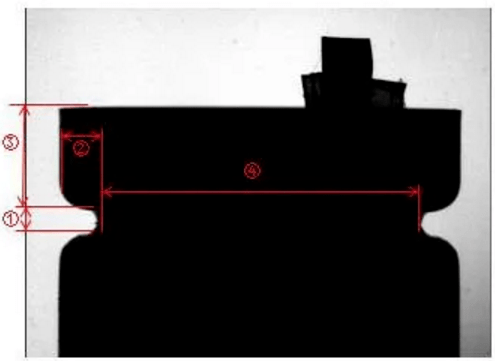

滾槽尺寸檢測
檢測結果：盈泰德智能視覺系統能同時測量出尺寸及點膠的質量問題。
三、蓋帽焊工位檢測

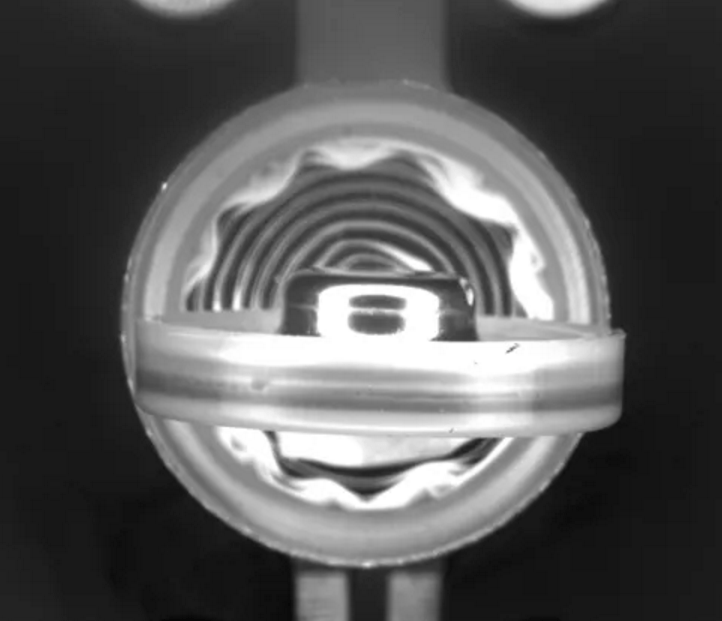

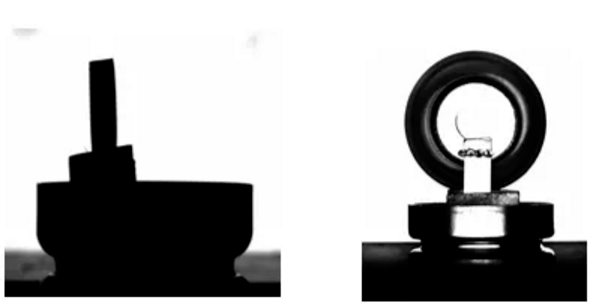

產品實測示意圖
檢測要求:
①極耳方向矯正
②蓋帽焊后質量檢測

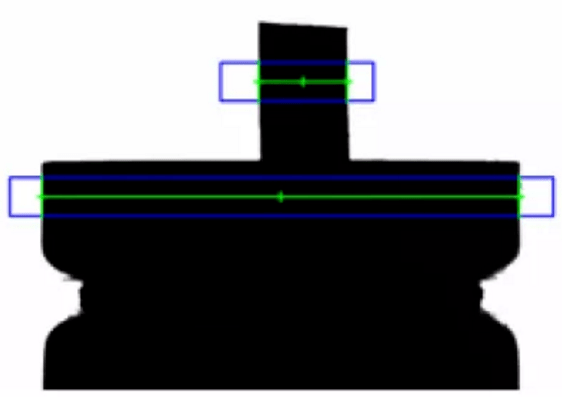

打量極耳頂端，檢測極耳角度

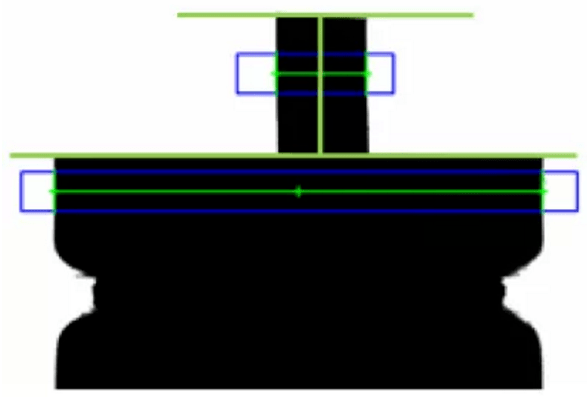

檢測極片和鋼殼中心點和計算距離值。
檢測正極片高度
檢測結果：通過昂視視覺檢測系統能準確計算出極耳偏移的角度，判斷蓋帽的有無，以及蓋帽焊接的偏差。

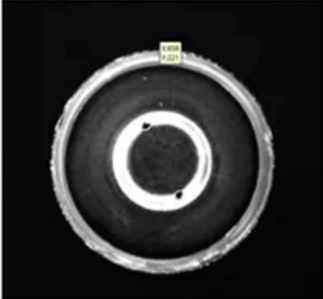

四、蹲封-蓋帽角度矯正
檢測要求:
①檢測蓋帽，引導馬達旋轉的角度
檢測結果：
通過查找蓋帽上的特征點來確定蓋帽旋轉角度及方向，檢測精度約為0.04mm。
五、蓋帽正反檢測

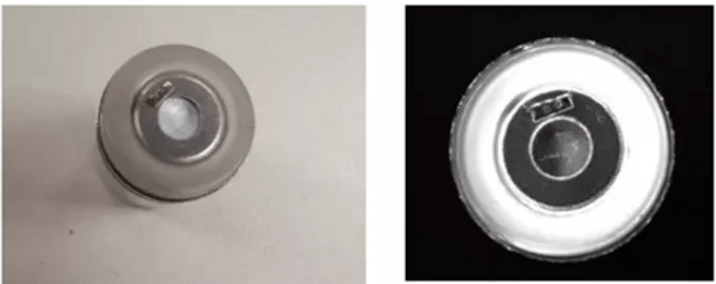

產品實測示意圖
檢測要求:
①蓋帽狀態：放正OK，放反NG，放傾斜NG
②電池直徑：16.3mm，電池中心距50mm

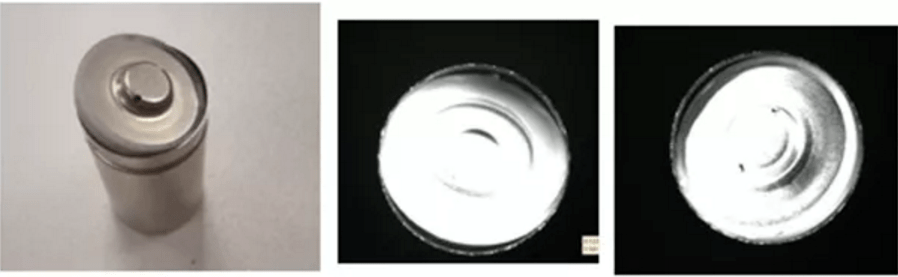

放反狀態原圖及打光效果圖
放傾斜狀態原圖及打光效果圖
檢測結果：能滿足以上檢測要求，檢測精度約為0.052mm。

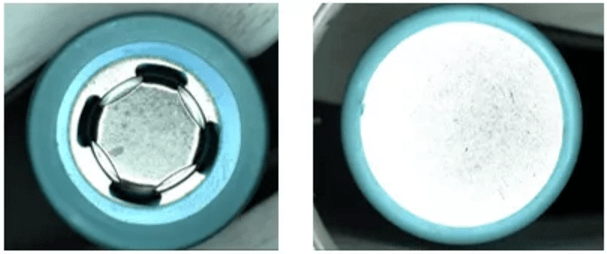

六、電池端面檢測
檢測要求:
①電池正極端面套管質量檢測
②電池負極端面套管質量檢測
檢測結果：
可以檢測正極有無墊片，套管上有無缺陷，電池端面有無凹坑、劃傷；檢測負極端面套管質量以及電池端面上有無凹坑、劃傷等。
七、二維碼檢測
檢測要求:

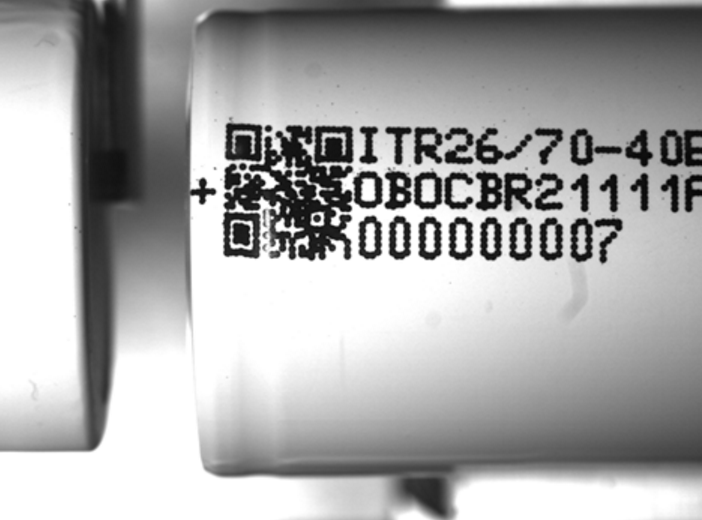

①檢測電池上二維碼印刷質量
檢測結果：可穩定檢測電池上印刷二維碼的歪斜，缺陷。
以上內容僅呈現了鋰電池視覺檢測應用的一小部分，如果你的工業生產線中需要用到機器視覺檢測方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
