一：檢測內容及要求

檢測工件面積：

長度15.2*7.8*20.8的整體面積,側面外觀檢測

檢測內容：

1:破損面在樣件側面可檢,角縫位置無法檢測.

2:頂部圓柱的空心面積與方形寬度可檢.

3底部缺膠可檢，底部凹槽的臺階位置不可檢測

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量300-600件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：900*800*1850 mm

型號:INTSOFT_302C

1:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器19寸

4:工業相機: 6套,分別頂部檢測圓柱缺膠,方形缺膠,左側部件缺損,右側部件缺損

正面檢測混料,底部檢測缺膠,缺腳

5:工業鏡頭: 6套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

三：1底部檢測方式

底部檢測良品效果分析圖:OK

三：1底部檢測方式

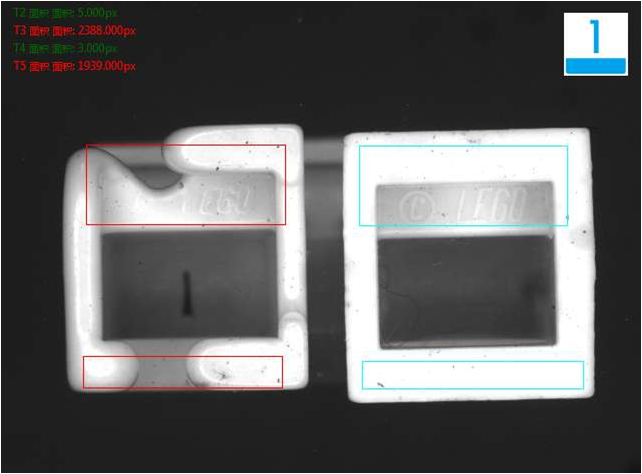

底部腳檢測卻膠不良品分析圖:NG

三：2正面檢測方式

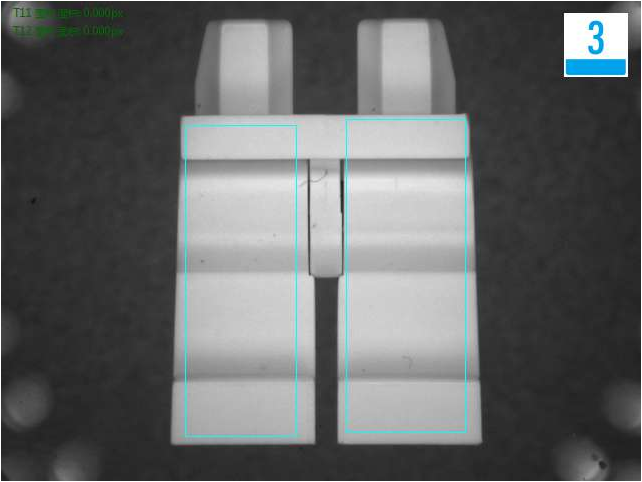

正面檢測良品分析圖:OK

三：2正面檢測方式

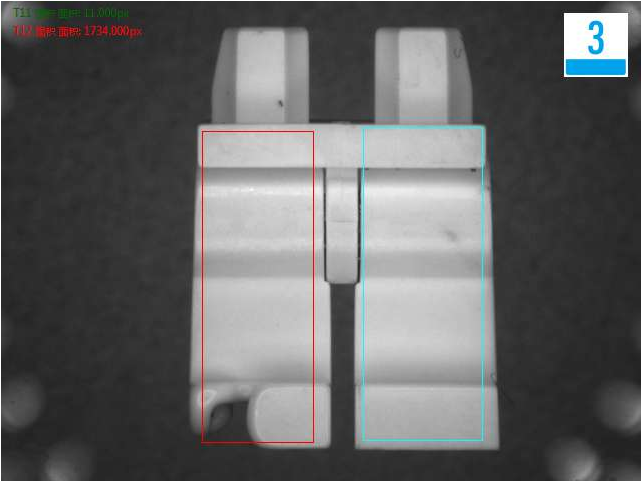

正面檢測破損不良品分析圖:NG

三：2正面檢測方式

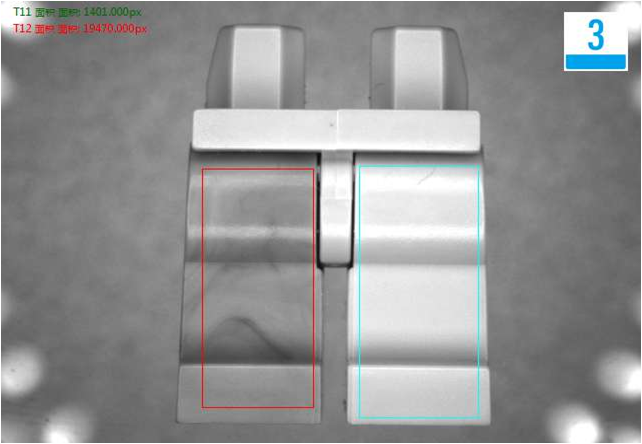

正面檢測混料不良品分析圖:NG

三：3頂部檢測方式

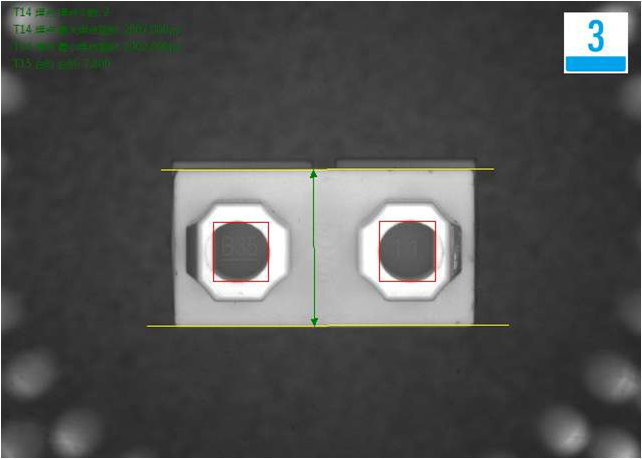

頂部檢測良品效果分析圖:OK

四.系統安裝要求:

設備放置的檢測空間:在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度：0-50攝氏度；

空氣濕度：90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA

以上就是塑膠玩具機器視覺檢測系統方案，如果你的工業生產線中，也需要用的到機器視覺方面的技術，來提升你的產品出廠質量，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，從一個專業的角度免費來給你設計一個合適你的方案，然后聽取你的意見，再詳細洽談，最后即使沒能達成合作，我們也非常希望能多認識個朋友。
