一、需求描述

1. 產品類型
2. 檢測產品正、底面尺寸(半徑,長寬)
3. 檢測產品側面尺寸
4. 檢測產品正、底面瑕疵(缺角,破損,氣泡)
5. 檢測設備兼容圓柱體、長方體產品類型

二、檢測精度

D1 :12.15 ± 0.025mm
D2 :4.05 (+0.04 -0.025)mm

產品尺寸測量,外觀瑕疵檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

L1 :D8.6 ± 0.07mm
L2 :D0.1——0.5mm

產品尺寸測量,外觀瑕疵檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

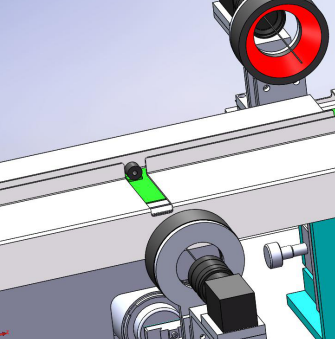

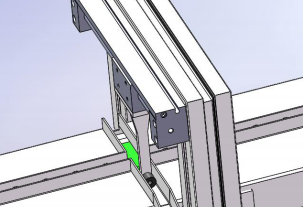

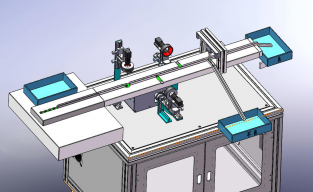

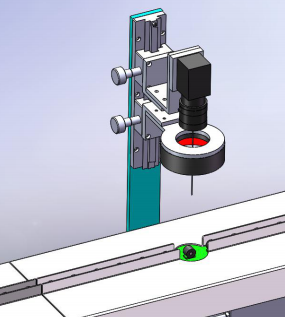

三、結構設計

1. 使用鏈條式傳送皮帶,增強傳輸穩定性,提高檢測效率
2. 采用3工位各自檢測,降低干擾風險,提高檢測效率
3. 使用獨立的剔料流道,對傳輸不過多干擾

產品尺寸測量,外觀瑕疵檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測 產品尺寸測量,外觀瑕疵檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測
產品尺寸測量,外觀瑕疵檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測 產品尺寸測量,外觀瑕疵檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

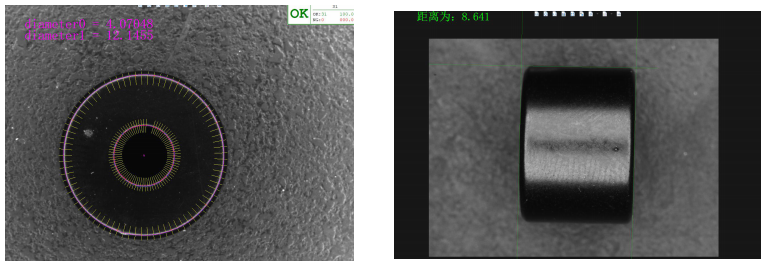

四、檢測效果

產品尺寸測量,外觀瑕疵檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

五、精度說明、注意事項

1. 精度

1)分辨率可達0.008mm
2)檢測時需要保持水平放置,不能有傾斜
3)檢測效率每小時6000個,根據送料速度而定。

2. 注意事項

1)防止震動,檢測時不可產生震動
2)避免外部光源干擾,環境光不可劇烈
