一：檢測內容及要求
檢測工件面積：
長度42.5*7*8.5的正面外觀和高度檢測
檢測內容：
1:頂部檢測框槽反料、針孔破損
2:側面檢測插針的高度
3:底部檢測框槽反料、針孔破損
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:INTSOFT_302C
1:盈泰德科技視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 3套,分別頂部檢測框槽反料,針孔開裂。側面檢測插針高度
底部檢測框槽反料，針孔開裂。
5:工業鏡頭: 3套FA工業相機
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。
機器視覺檢測設備
三：1 正面檢測方式
正面檢測效果原圖:
機器視覺檢測方案
三：1 正面檢測方式

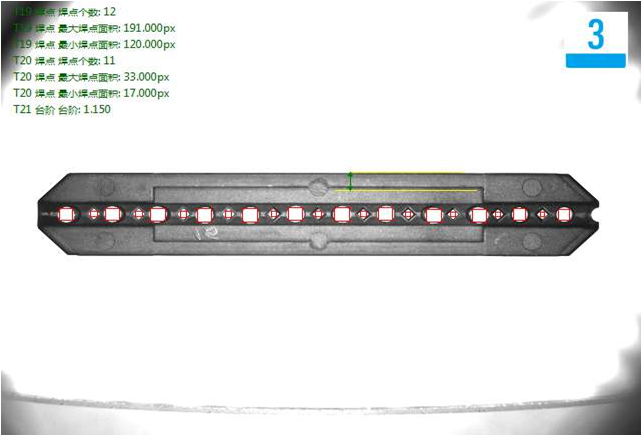

正面檢測良品分析圖:OK
三：1 正面檢測方式

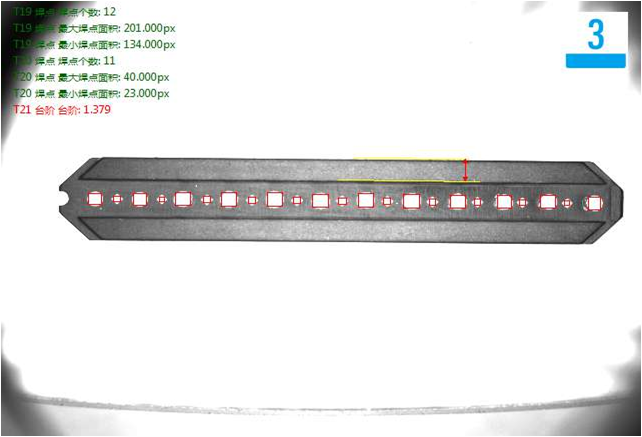

正面檢測框槽反料不良品分析圖:NG
三：2側面檢測方式

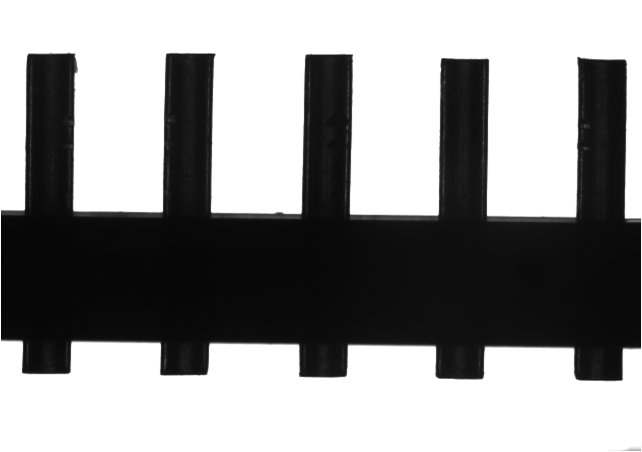

側面檢測效果原圖:
三：2側面檢測方式

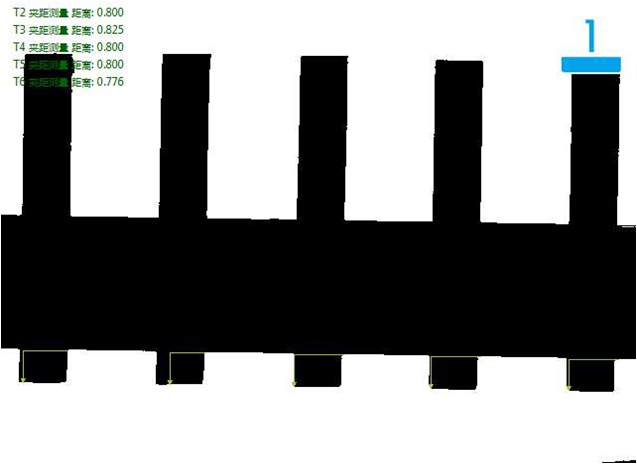

側面檢測良品分析圖:OK、
三：2側面檢測方式
側面檢測不良品分析圖:NG
三：3 底部檢測方式

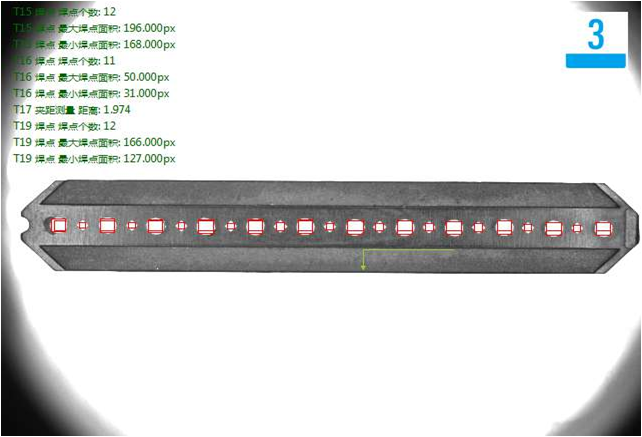

底部檢測良品分析圖:OK
三：3底部檢測方式

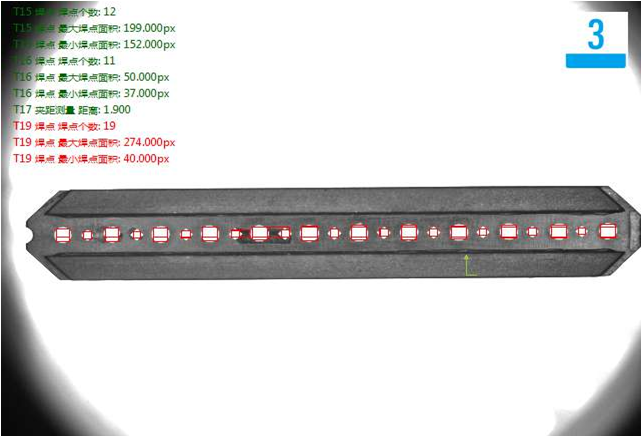

底部檢測針孔不良品分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
