一：檢測內容及要求

檢測工件：

尺寸1-17毫米的五金元件。6套相機

一個檢測螺牙相機45度，檢測其它5個面分別5個相機.

檢測內容：

5個面的碰傷狀態、孔內是否有渣、未沖方孔.方孔沖反不良

一個面的螺牙,牙壞。

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：根據震動盤此料號規范送料速度,如果送料夠快,檢測可

以達到150-200只每分鐘。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸： 900*800*1850 mm

1:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器 19寸

4:工業相機

5:工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

三：1 正面表面碰傷檢測方式

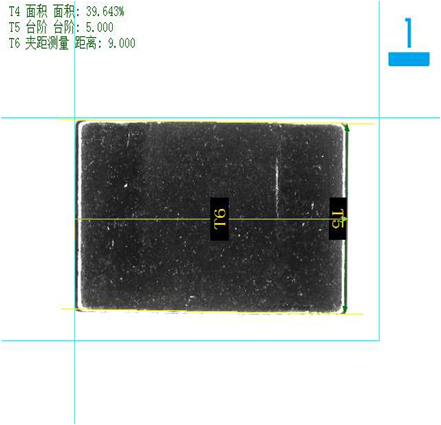

良品檢測效果截圖: OK

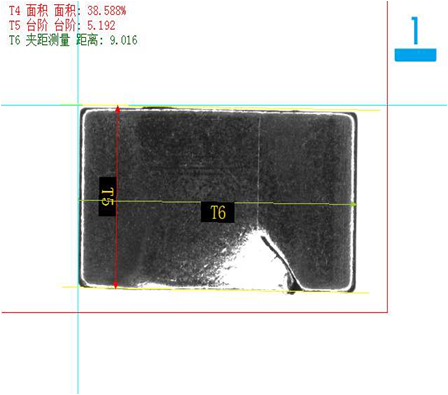

檢測到碰傷效果圖：NG

三：側面方孔檢測方式

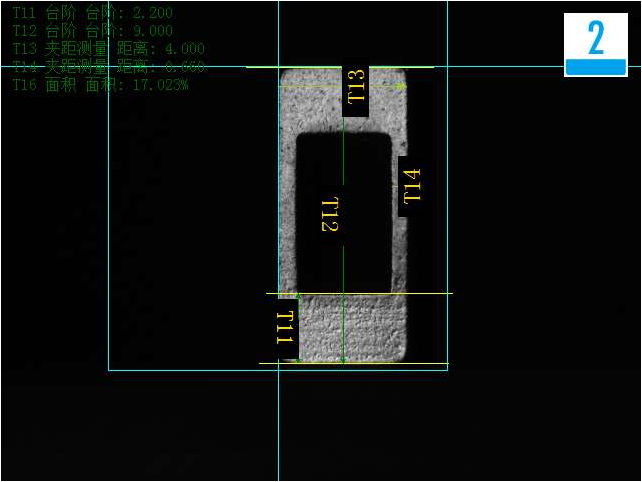

側面合格檢測效果截圖: OK

三：1 剔除不良檢測方式

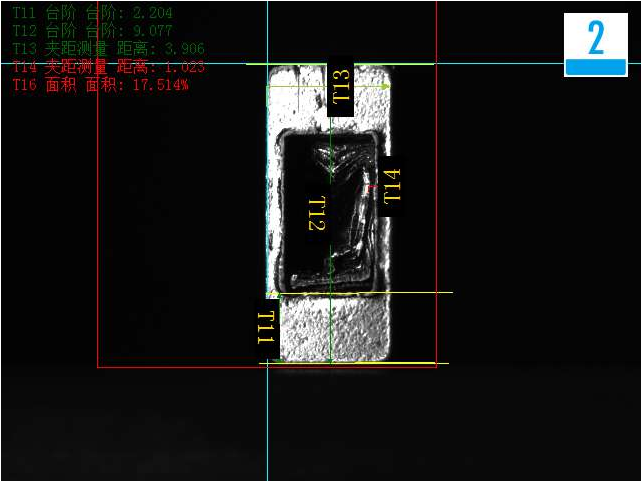

方孔側面內有渣物截圖: NG

三： 剔除不良檢測方式

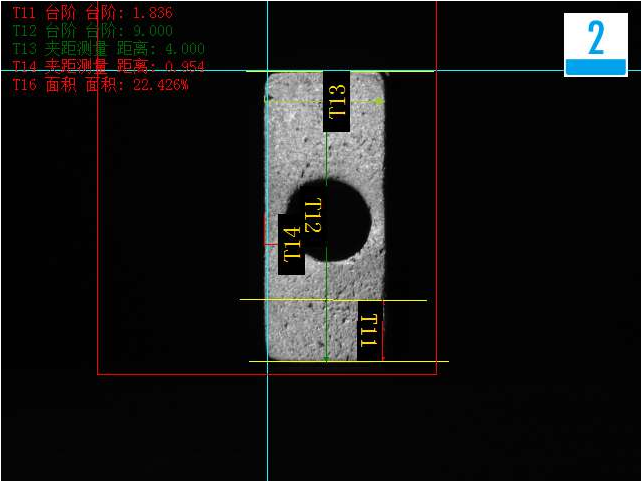

未沖方孔檢測效果圖:NG

三： 剔除不良檢測方式

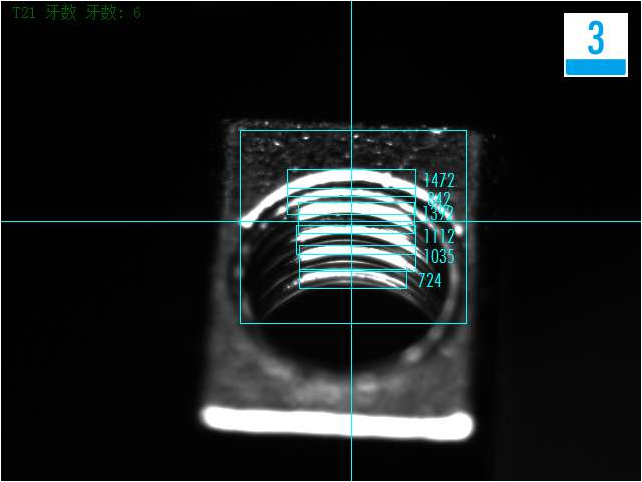

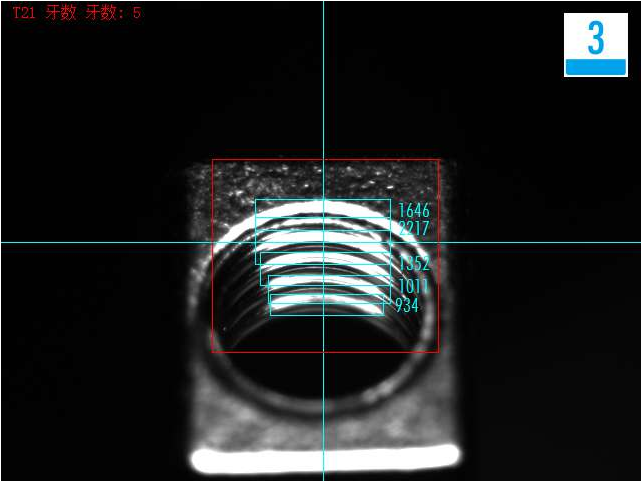

螺牙合格檢測效果圖:OK

三： 剔除不良檢測方式

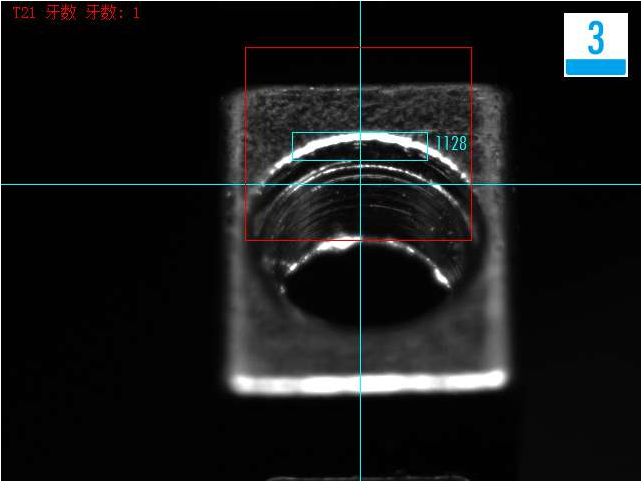

螺牙不良檢測效果圖:NG

三： 剔除不良檢測方式

螺牙沒有檢測效果圖:NG

四.系統安裝要求:

設備放置的檢測空間: 在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA
