檢測內容及要求

檢測工件面積：

長10mm*寬13mm*高27mm的樣件的內卡位檢測

檢測內容：

1:底面檢測卡角毛刺、破損

2:底面檢測圓柱有無、破損

3:側面檢測有無毛刺、裝偏

4:側面檢測有無毛刺、裝偏

5:頂部檢測卡角毛刺、破損

6:頂部檢測圓柱有無、破損

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

1:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器 19寸

4:工業相機: 6套,分別底面正光兩個、側面兩個正光，頂部正光兩個。

5:工業鏡頭: 4個FA工業鏡頭，2個2倍可調遠心鏡頭。

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

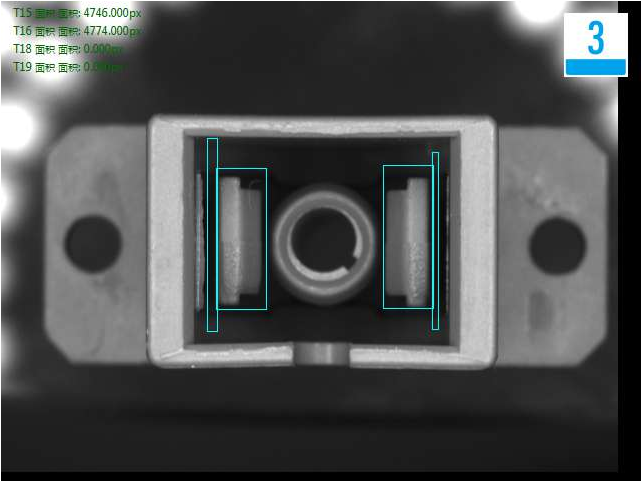

三：1 底部檢測方式

底部檢測良品效果分析圖: OK

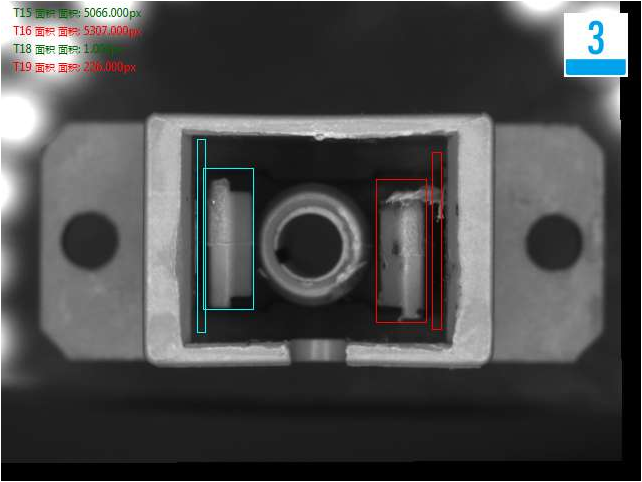

三：1 底部檢測方式

底部檢測卡位毛刺不良分析圖:NG

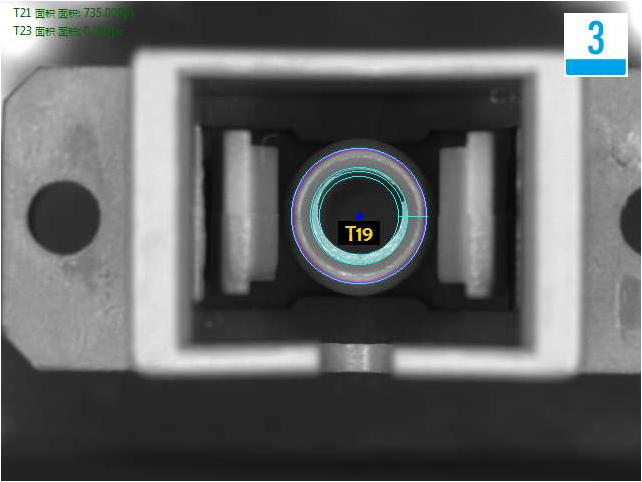

三：2 底部檢測方式

底部檢測良品效果分析圖: OK

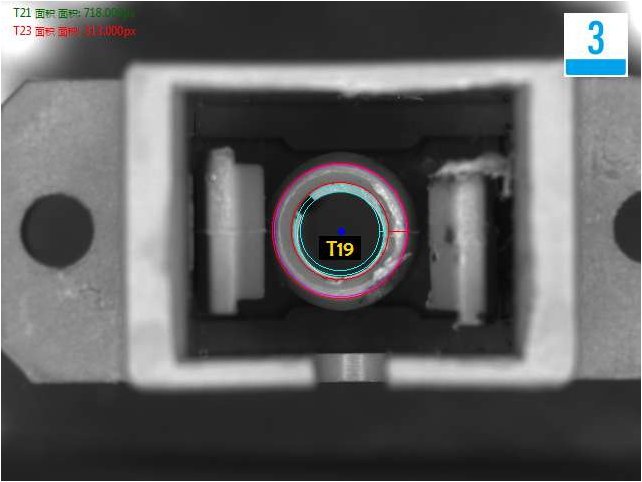

三：2 底部檢測方式

底部檢測圓柱毛刺不良分析圖:NG

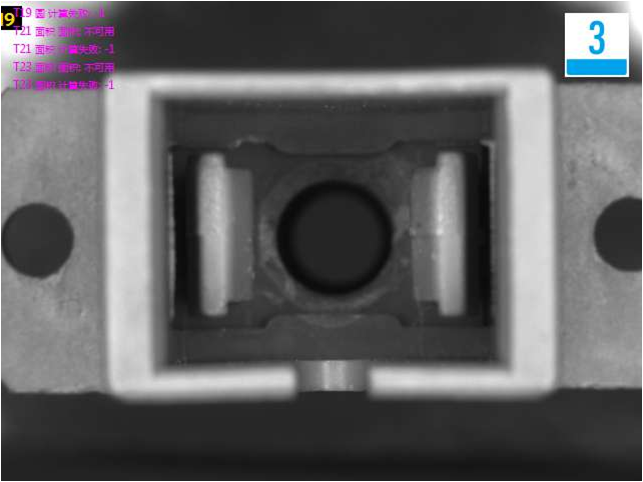

三：2 底部檢測方式

底部檢測圓柱斷裂不良分析圖:NG

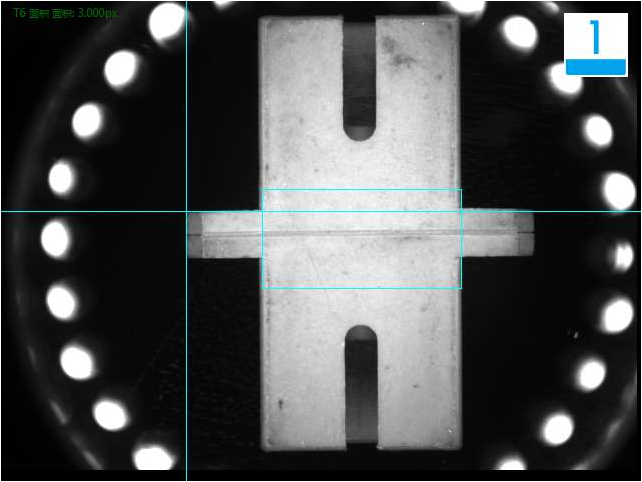

三：3 側面檢測方式

側面檢測良品效果分析圖: OK

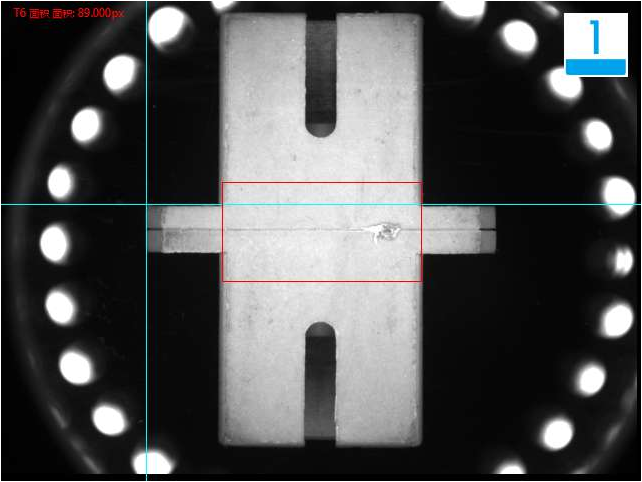

三：3 側面檢測方式

側面檢測毛刺不良分析圖:NG

四.系統安裝要求:

設備放置的檢測空間: 在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA
