一．?檢測要求

產品種類： 3*3mm標簽DM碼。

檢測精度要求： 0.2mm

檢測節拍要求： 間隙觸發 5-8行/秒

產品速度/轉速： 5-8cm/s 運動

檢測要求： 檢測DM碼側邊邊線瑕疵

其他要求： 配合上位機軟件實現缺陷檢測, 條碼數據防重復、

視覺系統類型： 工業相機

通信方式： TCP/IP

二. 檢測需求分析

1.相機：選用 130W相機。

2.鏡頭：經過測試，選用35mm鏡頭。

3.光源：根據產品特征以及實際測試，藍色條形光源

三. ?方案分析

相機分辨率Resolution 1288×960（130W）
工作距離WD 180mm
光源工作距離LWD 60mm
視野范圍FOV 40*32mm

處理效果

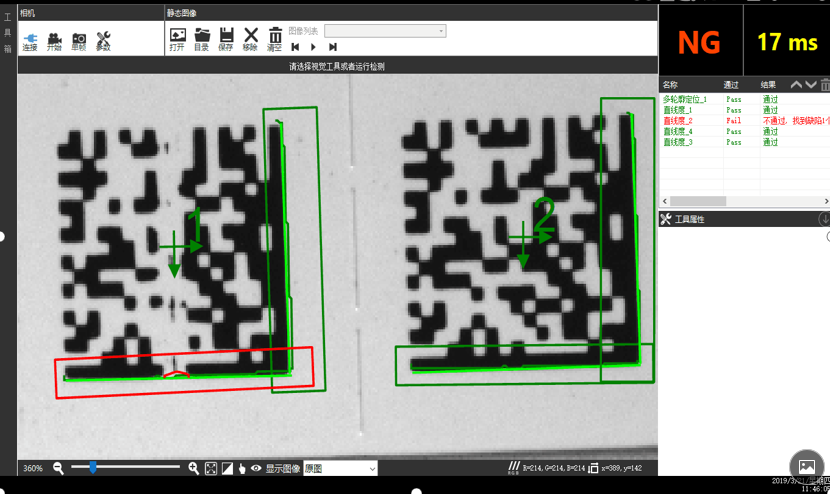

NG效果

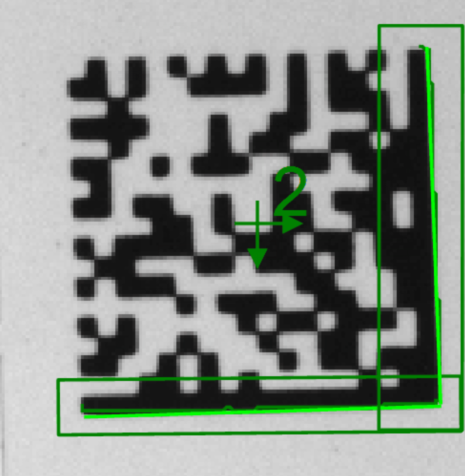

OK效果

1、工裝勻速運動進行檢測，以免影響檢測;

2、檢測時產品保持潔凈，表面無污漬，以免影響檢測;

3、保持同一產品的一致性，以免影響檢測;

4、相機檢測時需避免設備震動;

5、產品的夾具需保證每次檢測，產品位置基本一致;

6、檢測面需保證與相機鏡頭面平行；

7、產品位置偏移量小于±0.5mm；

8、對應檢測區域無雜質或破損等干擾；

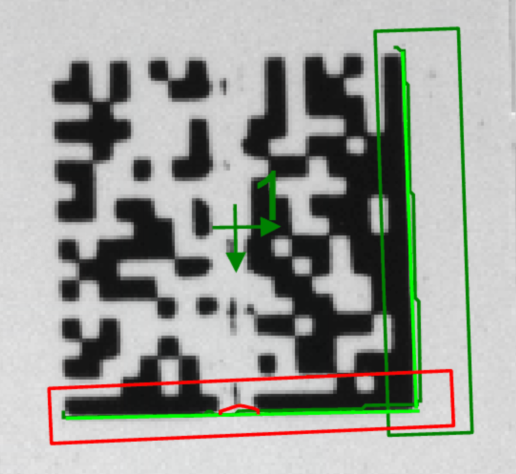

9、如右圖所示，本次瑕疵檢測只檢測DM碼兩側邊緣瑕疵；

10、如右圖所示，本次檢測的邊緣瑕疵需滿足A>0.2mm，B>0.1mm。

以上測試結果僅限于圖片所示產品，視覺系統的實際使用效果還受以下因素影響：產品的差異、設備震動、外界光干擾、夾具定位精度。

四. 安裝環境

1）攝像機和光源的安裝：保證有足夠的空間以安裝攝像機和光源

2）環境溫度：0~48攝氏度

3）空氣濕度：90%RH以下

4）電子干擾：為設備提供電子干擾較小的地方

5）電 源： 交流220V，50Hz，耗電 < 2KVA

6）光照環境：避免陽光及近處強光直射

如果你的工業生產線中，可能需要用得上機器視覺檢測方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給一個合適你的方案，然后再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
