環狀金屬焊料表面缺陷檢測系統是對環狀金屬焊料的表面缺陷進行有或無的檢測，并直接將合格品包裝及不合格品的回收。

本系統采用視覺法，通過線陣相機和鏡頭的組合實現高速高精度的圖像采集。系統采用獨特的照明設計充分解決了金屬表面的反光問題，使采集到的圖像真實反映實際產品的表面情況；利用成熟的電控系統實現穩定、準確的傳送過程；同時實現廢品剔除和成品回收功能。

系統功能

（1）自動完成被測物與相機采集圖像的同步；

（2）自動檢測被測物表面斑點（黑點或者白點雜質）、凹坑、劃傷等缺陷；

（3）對不合格品圖像進行自動存儲，便于后續進行歷史數據查詢；

（4）剔除并回收不合格品，測試完成直接對合格品進行包裝，自動統計（合格品、不合格品、總數等）；

（5）異常時提供聲、光報警，并可控制設備停機；

（6）可根據需求選擇需檢測的缺陷類型，自主設定需檢測的缺陷大??；

（7）對不良位置進行定位，可控制貼標設備或打印設備進行標識；

技術指標

（1）尺寸范圍：厚度0.05~0.3mm，直徑50mm~140mm的各種環狀金屬；

（2）動態檢測精度：圖像分辨率0.02mm，算法識別分辨率0.06mm；

（3）傳送帶速度500mm/s ；

（4）檢測速度3 pcs/s；

系統原理

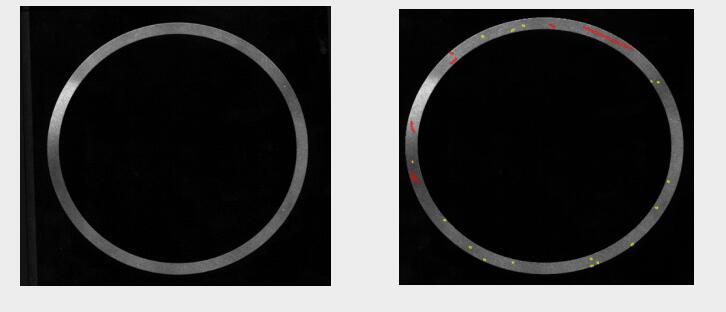

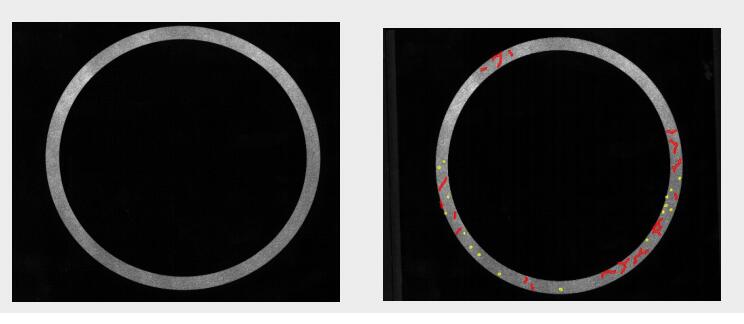

圖像處理結果
