液晶屏幕劃痕污點視覺檢測目的：

針對液晶屏進行污點劃痕質量檢測，替代原有人工檢測方式進行LCD屏質量檢測，判斷LCD屏表面是否有異物、劃傷、異色、凸包、凹痕、針孔、毛邊、亮點。

液晶屏污點劃痕質量檢測是針對液晶屏進行污點劃痕質量檢測，替代原有人工檢測方式。

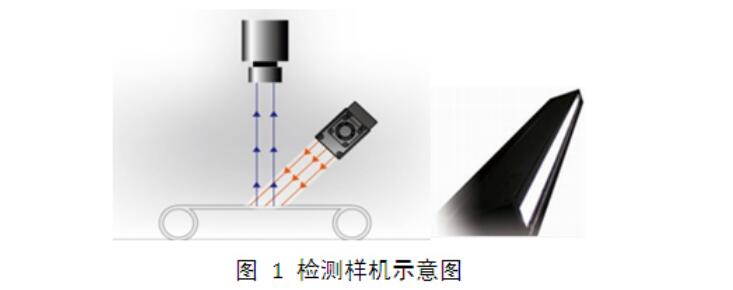

如圖1所示,采用線陣相機將LCD屏架設到運動平臺上，進行LCD屏質量檢測，判斷LCD屏表面是否有異物、劃傷、異色、凸包、凹痕、針孔、毛邊、亮點。

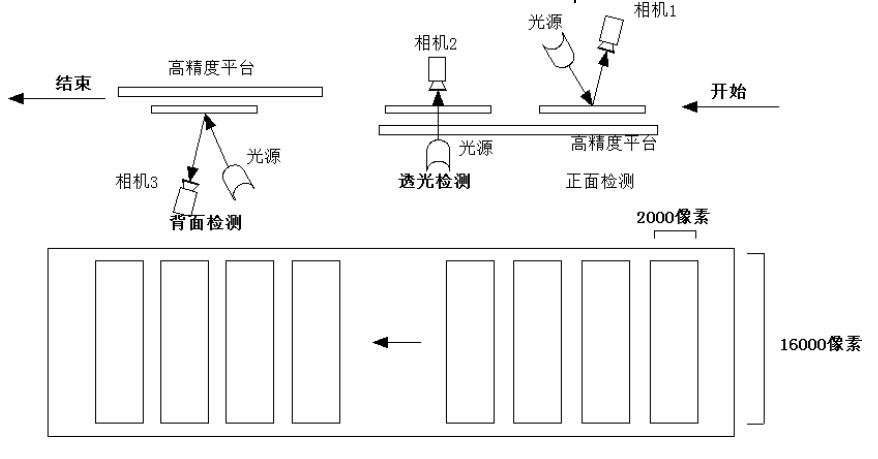

機器視覺檢測流程設計：

1、將產品打開成180°，將LCD屏水平放置在載物臺上；

2、開始檢測：載物臺移動，相機開始采集圖像；

3、采集結束后，載物臺復位；

4、檢測軟件：分析LCD屏質量情況；

5、根據分析結果給出產品的OK、NG評判結果；

6、操作員：根據結果進行分倉操作和復檢操作；

3.1、液晶屏幕劃痕污點視覺檢測算法實現原理

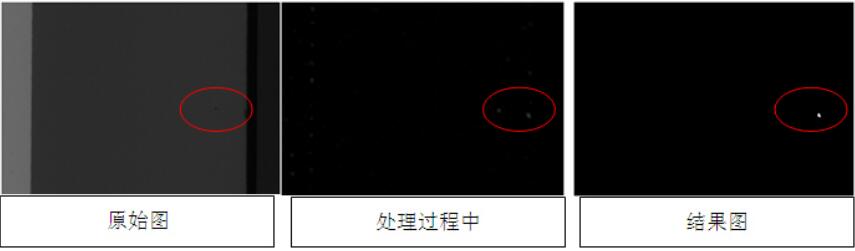

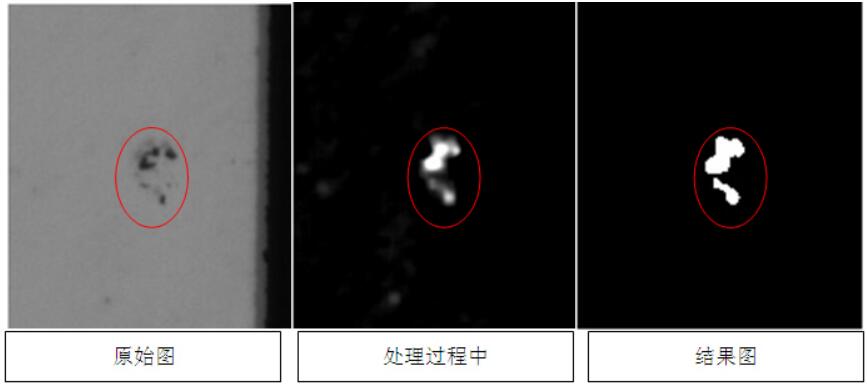

A)視覺檢測異常之黑點

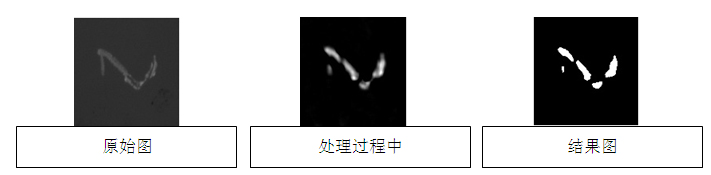

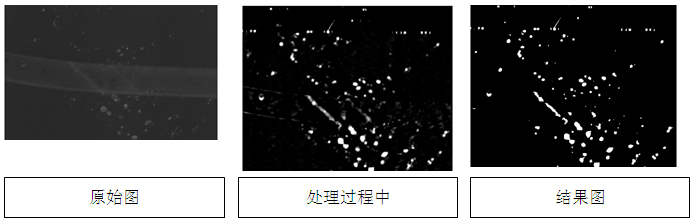

B)視覺檢測異常之異物

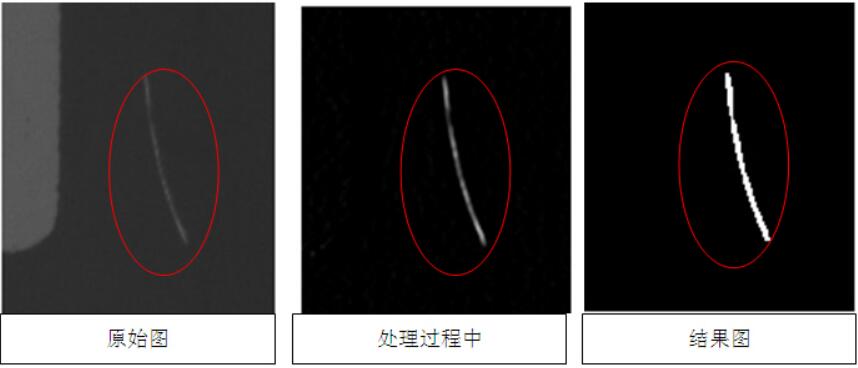

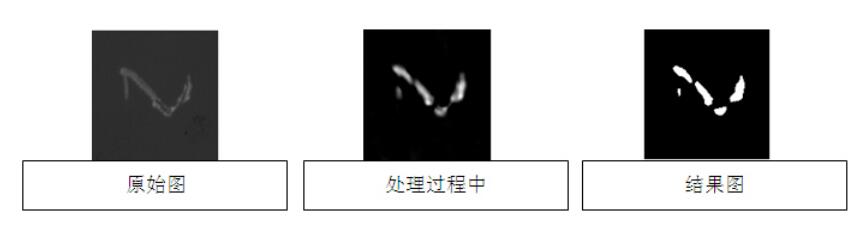

C)視覺檢測異常之劃傷

D)視覺檢測異常之氣泡

E)視覺檢測異常之異物

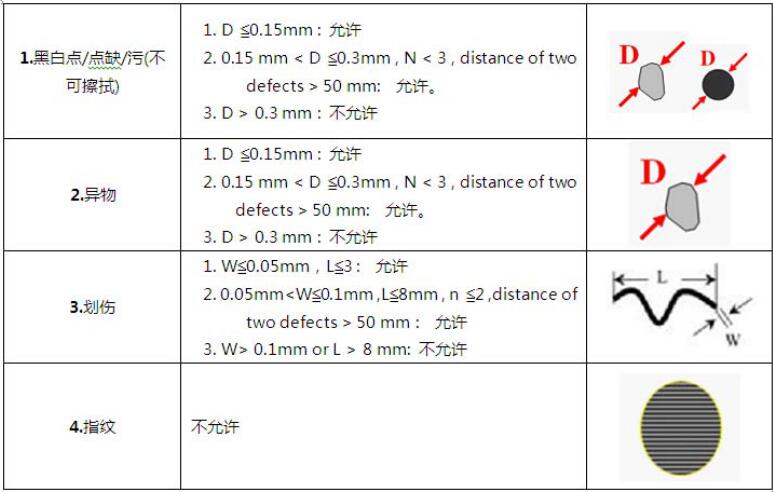

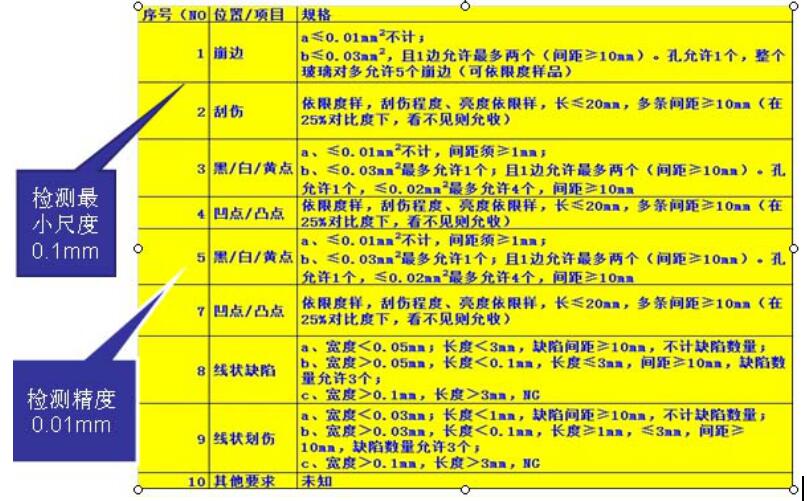

3.2檢測項目及判定規格

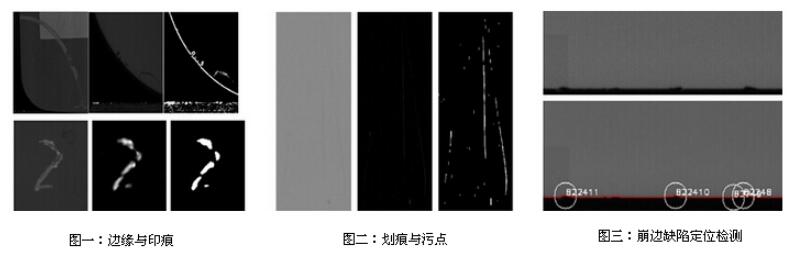

3.4 結論：劃痕與污點、邊緣與印痕、崩邊缺陷定位檢測，輪廓追蹤和分析，3個像素深度可檢測
