一、檢測內容及要求檢測內容：
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 表帶長寬 | 正光檢測 | 可檢 |
| 2 | 表帶寬度 | 正光檢測 | 可檢 |
| 3 | 圓孔直徑 | 正光檢測 | 可檢 |
| 4 | 卡頭直徑 | 正光檢測 | 可檢 |
注明：產品外觀檢測方案，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
二、設備組成及主要機構設備型號：YTD-T300非標定制機 外形尺寸：900*800*1850mm 組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | 盈泰德 | 1套 | 數據可上傳 |
| 2 | 工業電腦 | 盈泰德定制 | 1套 | |
| 3 | 顯示器 | PHILIPS19”液晶顯示器 | 1臺 | |
| 4 | 工業相機 | Barsler工業相機 | 1套 | |
| 5 | 相機調節伺服模組 | 盈泰德定制 | 1套 | |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 | |
| 7 | 光源 | 定制光學自適應光源 | 1套 | |
| 8 | 檢測平臺 | 盈泰德定制一鍵測量 | 1套 |
三、樣件測試圖片:

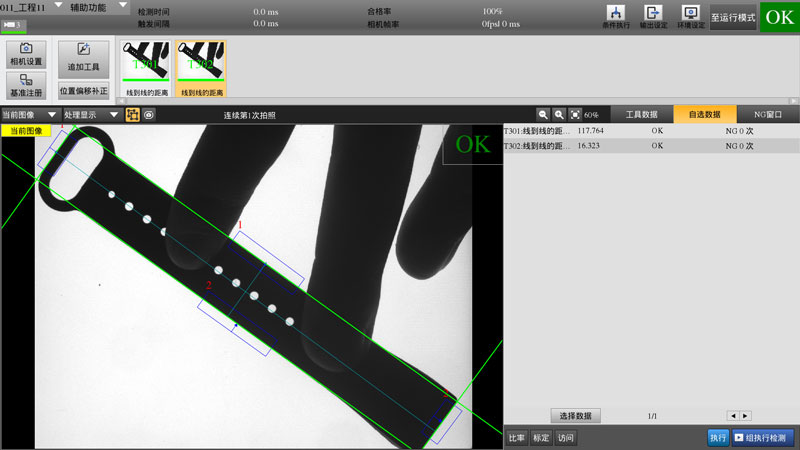

正光檢測良品分析圖：OK 長度：117.764 寬度：16.323
正光檢測良品分析圖：OK 長度：117.764 寬度：16.323
正光檢測良品分析圖：OK 直徑：4.308
正光檢測良品分析圖：OK
孔1直徑1.628
孔2直徑2.030
孔3直徑2.005
孔4直徑2.009
孔5直徑2.003
孔6直徑1.959
孔7直徑1.997
孔8直徑1.968
孔9直徑1.990
孔10直徑2.017
孔11直徑2.014
孔12直徑2.015
孔13直徑2.007
四、系統安裝要求:
設備放置的檢測空間: 安裝盈泰德科技視覺檢測系統的一鍵測量平臺，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
如果你的工業生產線中需要用到機器視覺檢測方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
