一:檢測內容及要求

檢測工件面積:

Φ10.16mm*高4.05mm的樣件尺寸

檢測內容:

1:側面檢測樣件尺寸

2:底面檢測樣件內孔尺寸

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量200-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二: 設備組成及主要機構

整體構成:尺寸:900*800*1850 mm

型號:INTSOFT_302C

1:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器19寸

4:工業相機: 2套:1個側面背光、1個底面背光

5:工業鏡頭: 2套:2套遠心定焦鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤、直振、控制器)。

三:1側面背光檢測方式

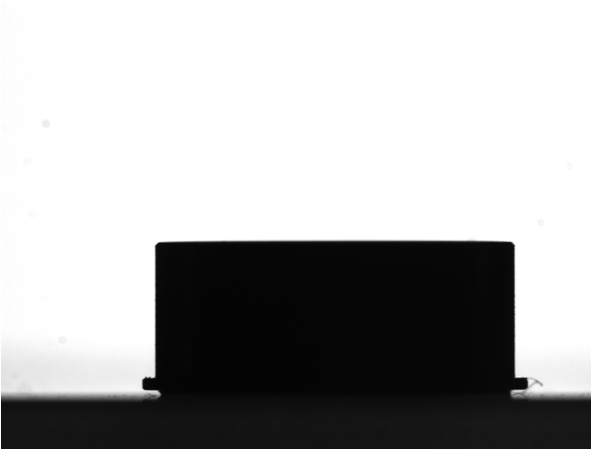

側面背光檢測效果原圖:

閉油環表面外觀尺寸及瑕疵視覺檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

三:1側面背光檢測方式

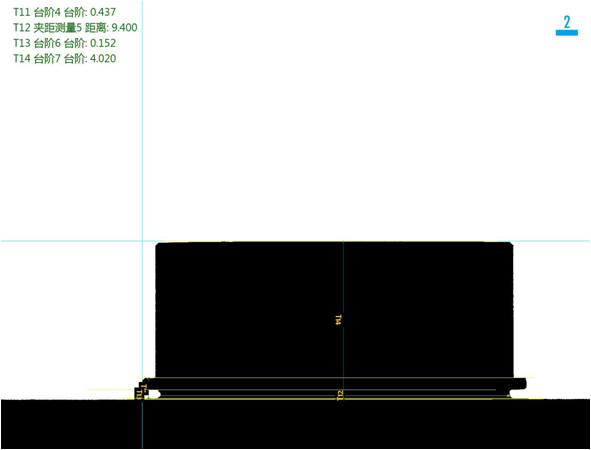

側面背光檢測良品分析圖:OK

閉油環表面外觀尺寸及瑕疵視覺檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

三:2底面背光檢測方式

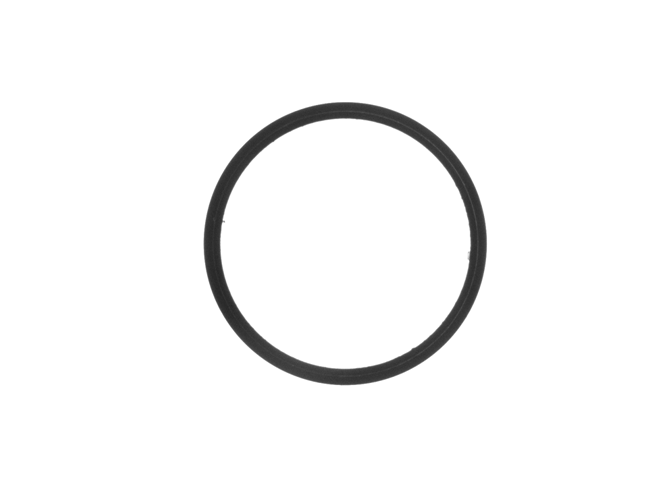

底面背光檢測效果原圖:

閉油環表面外觀尺寸及瑕疵視覺檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

三:2底面背光檢測方式

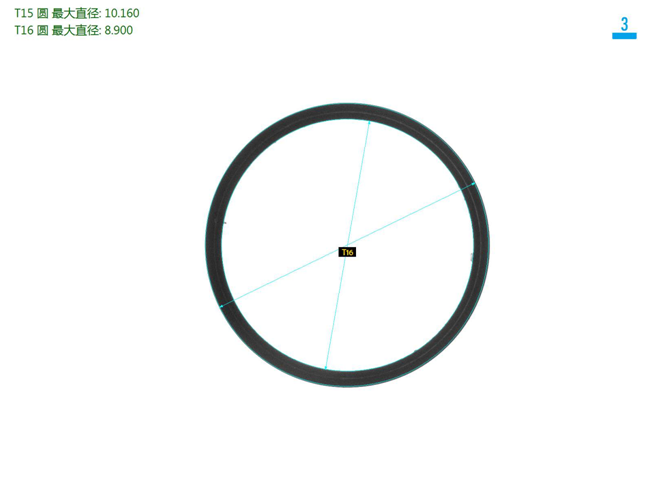

底面背光檢測良品分析圖:OK

閉油環表面外觀尺寸及瑕疵視覺檢測方案-機器視覺_視覺檢測設備_3D視覺_缺陷檢測

四.系統安裝要求:

設備放置的檢測空間:在流水線邊單獨安裝盈泰德視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度:0-50攝氏度;

空氣濕度:90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源: 交流220V,50Hz, 耗電<1KVA

以上就是閉油環機器視覺檢測方案,如果你的工業生產線中需要用到類似的視覺檢測技術,那么不妨和我們盈泰德科技聊聊,我們會先根據你的需求分析,免費從一個專業的角度來給你一個合適的方案,即使沒達成合作,我們也希望能多認識個朋友。
