隨著科技的發展，磁鐵在工業中被運用的越來越多，包括各行各業，無論我們用的什么電子產品，絕大部分，都有磁鐵在里面吧，這是個什么樣的市場呀？相信業內的老板比我這個編輯懂得多了。進入主題，下面給大家介紹一個生成磁鐵磁片時，解決生成過程中檢測磁片的瑕疵缺陷的視覺檢測案例：

一：檢測內容及要求

檢測工件面積：

長2.49mm*寬1.46mm*高0.96mm的樣件外觀尺寸檢測

檢測內容：

1:底部背光檢測尺寸

2:側面背光檢測尺寸

3:側面正光檢測外觀

4:頂部正光檢測外觀

5:底部正光檢測外觀

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量300-350件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸： 900*800*1850 mm

1:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器 19寸

4:工業相機: 5套,1個底部正光 1個側面背光 1個側面正光 1個頂部正光 1個底部正光

5:工業鏡頭: 5套,5個FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

三：1 底部背光檢測方式

底部背光檢測良品效果分析圖: OK

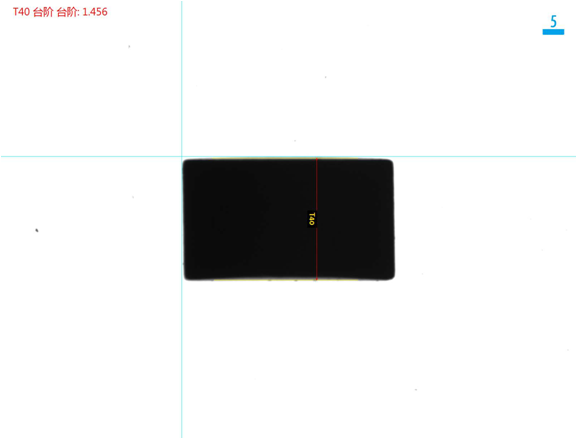

三：1 底部背光檢測方式

底部背光檢測不良品效果分析圖: NG

三：2 側面背光檢測方式

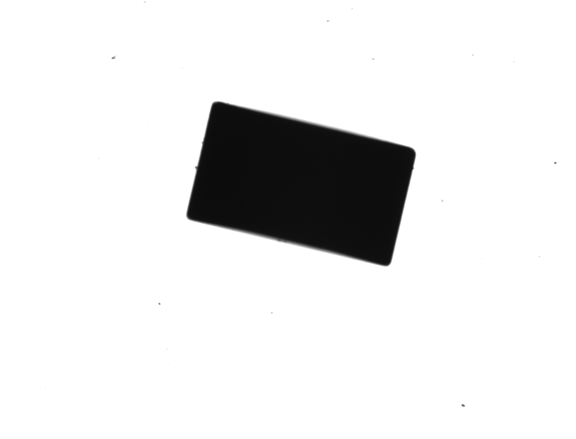

側面背光檢測效果原圖:

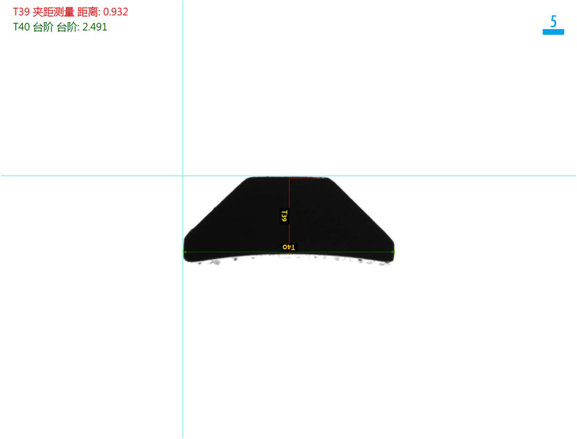

三：2 側面背光檢測方式

側面背光檢測良品效果分析圖:OK

三：2 側面背光檢測方式

側面背光檢測不良品效果分析圖:NG

三：3 側面正光檢測方式

側面正光檢測良品效果分析圖:OK

三：3 側面正光檢測方式

側面正光檢測不良品（缺角）效果分析圖:NG

三：3 側面正光檢測方式

側面正光檢測不良品（電鍍不良）效果分析圖:NG

三：4 頂部正光檢測方式

頂部正光檢測良品效果分析圖:OK

三：4 頂部正光檢測方式

頂部正光檢測不良品（缺角）效果分析圖:NG

三：5 底部正光檢測方式

底部正光檢測不良品（缺角）效果分析圖:NG

四.系統安裝要求:

設備放置的檢測空間: 在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA

以上就是磁鐵視覺檢測設備方案，如果你的工業生產線中需要用到視覺檢測類的技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
