機器視覺檢測行業對于表面檢測相比前幾年已經有了很大的突破，對于產品表面的劃傷、污跡等檢測已經不再是難點，在金屬、玻璃、手機屏幕、液晶板等行業表面檢測上應用廣泛。

機器視覺檢測常用的檢測打光方式有以下四種：

同軸光、低角度、背光和高角度，這四種打光對硬劃傷檢測效果明顯，但對表面要求較高的產品，比如軟劃傷的效果卻較為不明顯。

根據大數據分析顯示，針對產品表面劃傷，主要提出低角度和高角度兩種解決方案。

一、低角度方式

兩個物體接觸摩擦，就很容易造成表面劃傷，也就意味著劃傷是有方向性的。

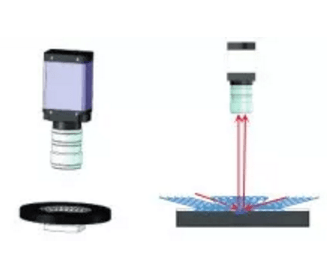

在考慮低角度打光效果時，如果我們采用平行光線照射（平行于劃傷），劃傷會被光線虛化，效果在圖像中不明顯。

如果我們采用一組垂直于光線照射（垂直于劃傷），劃傷會被光線凸顯，效果在圖像中非常明顯。

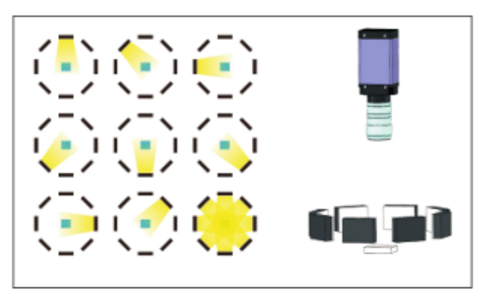

從以上分析，我們采用八個條形光源分時曝光工件，設計出以下打光方案。

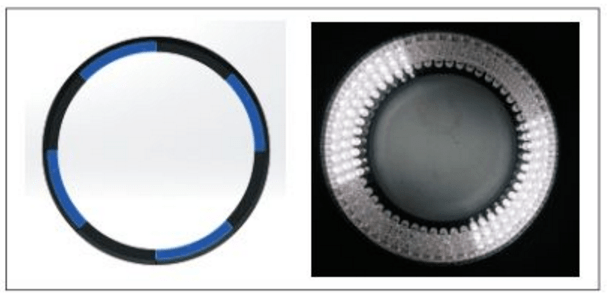

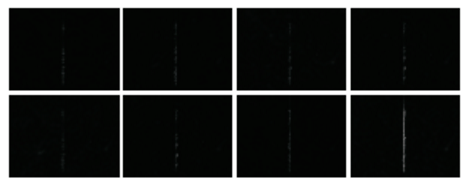

一個環形光源，分成八路控制，分時曝光，連續采集八次，軟件采用算法，疊加所有缺陷，以高標準檢測工件表面劃傷的有無。

思普泰克工程師根據上述方案所生產的光源，此成像方案適用于表面檢測要求比較高的高精密產品，而對效率要求不苛刻的產品。

二、高角度方式

根據我們的經驗，軟劃傷在同軸光效果下，光源工作距離越高，效果越明顯。

然而同一光源，光源工作距離高的同時，光源發光面越小，光源亮度也隨之減弱，效果與實際情況不可兼得。

很多時候，我們的產線員工在目測產品表面信息時，都是采用日光燈照明方式，日光燈通過鏡面反射入射到眼睛里。

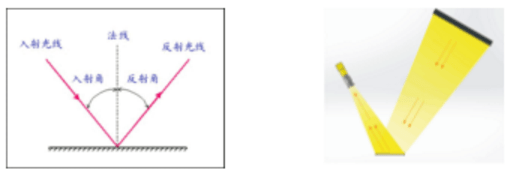

針對鏡面反光的工件，依據光的反射定律，采用打光方式，形成鏡面反射效果。

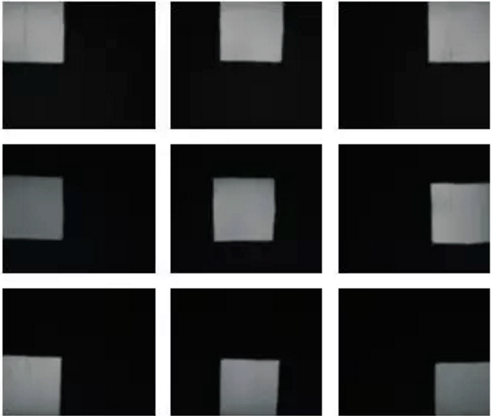

觀察仔細的人就會發現，肉眼檢測方式往往使日光燈投影在產品里面，然后通過擺動產品使得日光燈的影子在產品里面移動。

如此，光斑照明產品的局部，從而反射出產品表面的信息，使得人眼能夠清晰的判斷出產品是否有缺陷，以及微弱的缺陷也能輕易看到。

如果你的流水線作業中，還在用著人工肉眼檢測，那你應該考慮用上機器視覺檢測技術啦，如果有意向，請給我們一次溝通的機會，我們將全力以赴給你提供一份滿意的視覺解決方案！
