工業相機從發展至今已經有近20年的歷史，這個名詞和概念大家很熟悉，但是談到雙遠心鏡頭很多人會感到很陌生，但是在我們實際生產生活中，尤其需要機器視覺檢測的項目實現過程中，很多問題是要通過雙遠心技術來解決的，接下來未耒智能帶大家先從遠心鏡頭的概念講起，然后用我們做的一些實際案例如“圓珠筆芯視覺檢測”來分析雙遠心鏡頭具備的優勢和問題解決能力。

遠心鏡頭（Telecentric），主要是為糾正傳統工業鏡頭視差而設計，它可以在一定的物距范圍內，使得到的圖像放大倍率不會變化，極低的畸變和超大景深是雙遠心鏡頭的兩大特點，為此遠心鏡頭一直為對鏡頭畸變要求很高的機器視覺應用場合所青睞。在本文中，我們將以未耒智能像的BT系列雙遠心鏡頭為例，為大家介紹一下機器視覺檢測雙遠心鏡頭在實際中的應用。

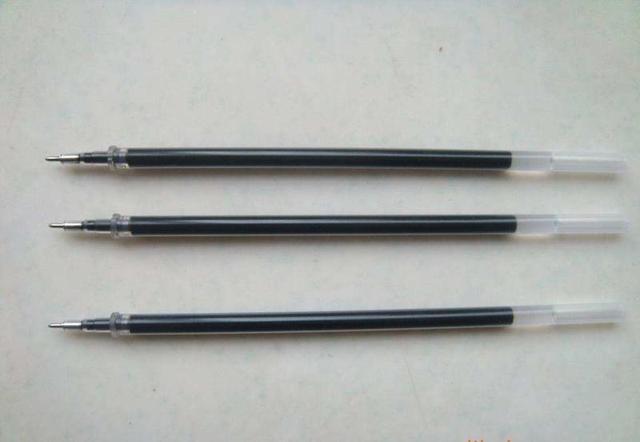

被檢測物體

圓珠筆芯

測試需求

圓珠筆芯根據其球體直徑的不同可將圓珠筆芯分為特細、細、中、粗等不同類別，在本案例中，需要對球體進行測量，以便對圓珠筆芯進行快速準確的分類。

項目難點

在檢測中需要拍攝清晰的圖像，使能看清楚圓珠筆球珠的邊緣，但由于圓珠筆芯的球體非常小，因此很難得到理想的圖片，對比分類難度極大。

解決方案

在本次檢測中，對產品精度要求比較高，我們采用了未耒智能的500萬CCD工業相機，鏡頭分別使用了顯微放大鏡頭和BT系列雙遠心鏡頭。

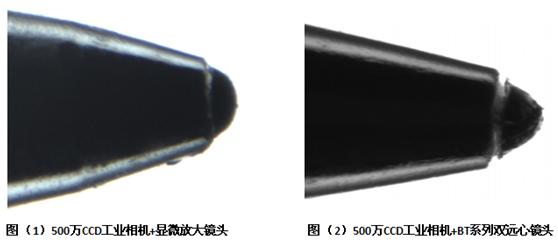

其二者所呈現的效果對比圖如下：

圖（1）使用的鏡頭為普通顯微放大鏡頭，我們可以看出其所呈現的圖像由于放大倍率過大，鏡頭解析度不夠，且由于景深太小，球珠邊緣顯得很模糊。

圖（2）是使用雙遠心鏡頭所拍攝的照片，我們不僅能夠清晰的看見圓珠筆芯球珠的邊緣部分，連筆尖和球珠的連接部分都能很容易的分辨，這樣的圖像更加有利于客戶后期的圖像處理。不僅可以非常容易的進行測量分類，也可以輕松的應用于筆尖的缺陷檢測和質量判斷等。

雙遠心鏡頭在高精度檢測和精密測量中一直被廣泛使用，大家如果有對相關產品感興趣的話可以聯系盈泰德科技，盈泰德科技將為您詳細解答。
