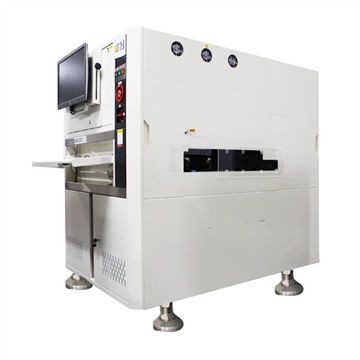

_{CCD視覺檢測設備是深圳市盈泰德科技有限公司針對工業產品表面缺陷設計的一款設備，CCD光電荷的轉移途徑有CCD表面溝道和體溝道兩種方式。表面溝道CCD的電荷轉移途徑距離半導體-絕緣體分界面較近，工藝簡單，動態范圍大，但信號電荷的轉移受表面態的影響，轉移速度和轉移效率低，工作頻率一般在10MHz以下。為了消除這種現象，以提高視覺檢測設備的工作速度，用離子注入方法轉移溝道的結構，從而即使勢能極小值脫離界面而進入襯底內部，形成體內的轉移溝道，避免了表面態的影響。
CCD的結構有兩種類型，即隔行轉移型與幀轉移型。它們的主要區別是像元電荷轉移的方式和路程的區別。
幀轉移型有效像元的光敏區和電荷移位寄存器分別放置在兩個區域，光敏區在光注入，并電荷累積后，用一個極短的脈沖由轉移柵將光敏區像元的電荷轉移到電荷移位寄存器陣列，轉移柵完成轉移后，又將這二個區隔離開來，光敏區作下幅圖像的光注入，電荷移位寄存器逐行、逐列將像元電荷轉移至電荷/電壓轉換器形成視頻信號。
由于不像隔行轉移型結構那樣，將光敏區和電荷移往寄存器交叉放在一起，這樣有效光敏像元的尺寸就可以做得比較大，就會有較高的像元填充因子，較大的動態范圍。幀轉移的缺點是快門速度低，制造時的晶片印模尺寸大，從而增加了制造成本。
隔行轉移型是CCD通用的類型之一，如下圖所示，它在兩列有效光敏像元之間，插入一列光屏蔽的電荷移位寄存器和一列相對應的轉移柵，當光敏像元光注入和電荷累積結束后，由每一列轉移柵將像元電荷轉移至相鄰的列電荷移位寄存器中。然后，一列列電荷移位寄存器同時向下移位至一行移往寄存器，再由行移位寄存器移位輸出。這種結構類型的主要優點是快門速度快，可任意地起動和停止光敏像元的曝光。所帶來的缺點是由于電荷移位寄存器和光敏單元相鄰，使光敏單元的有效光敏區減少，從而使像元的填充因子降低，動態范圍降低，圖像質量降低。}
