在機器視覺系統的應用中，在食品、醫學、PCB檢測、包裝自動化等領域彩色圖像信息的獲取對系統的檢測等應用會有很大的作用，因此就要用到彩色攝像機。

　　CCD硅芯片雖然能對光譜中很寬部分敏感，但它不能區分不同光譜的顏色。為了將光譜中的三基色光分開來，可以在CCD芯片前加彩色濾波器。例如使用一三棱鏡組，將圖像分為RGB三個基色圖像，分別投影到三片CCD芯片上，獲得RGB三幅圖像的視頻信號。這種結構的攝像機被稱作三晶片彩色攝像機，如下圖所示，三棱鏡將入射光分解為RGB三色的示意圖。它能獲取較高質量的圖像，但結構復雜，價格昂貴。

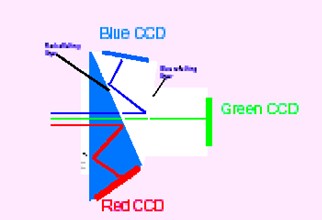

　　三棱鏡攝像機示意圖

　　將入射的光圖像分色濾波的另一種方法是在一片CCD晶片上進行，利用犧牲分辨率的方法，在相鄰的像元傳感器上覆蓋三基色濾波器，稱作彩色濾波陣列(Color
Filter Arrays,CFAS)。這樣就能使彩色CCD的結構大大簡化，從而降低了它的價格。

　　在不同的應用領域，三基色的CFAS排列方法有很多，但用得廣泛的是Bayer模式。
