MV-750工業檢測專用圖像采集卡是一款成熟穩定的高精度真彩色(黑白)實時圖像采集卡，所采集圖像質量完全忠實于源信號，實時采集效果具有高分辨率、高清晰度、高保真的特點。下面盈泰德科技就來為大家介紹一下　MV-750工業檢測專用圖像采集卡。

　　它是一顆9bitAD,相對于8bitAD芯片來說不管是圖像質量還是顏色的飽和度方面都要強很多，它獨具的4線3D梳狀濾波器能自動消除噪點，使它的圖像監視和采集質量較目前市場流行的多媒體圖像卡在分辨率上有革命性的提高，完全實時、無像素衰減，可與產品相媲美，卻為用戶大幅度降低采購?fù)瑱n次圖像卡的成本,使得MV-750圖像采集卡獲得廣大用戶的一致好評。

　　針對用戶使用MV-750工業檢測專用圖像采集卡時IO接線的相關問題做以簡介。

　　IO控制接口：正如平時我們所見的3.5mm音頻(耳機)接口一樣。有一路 IO輸入和一路 IO輸出。

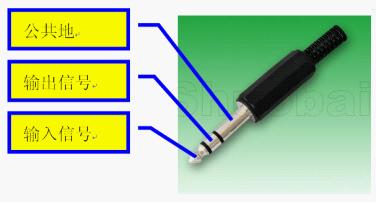

　　簡易的 IO控制接口測試可以直接用3.5mm音頻插頭(耳機)線測試。接出來 3 根線， 一根 IO輸出，一根
IO輸入，一根是公共地，如下圖所示：

　　IO接線圖

　　輸入控制(外觸發)：采用無源控制方式。即用通和斷來確定
IO信號的有無。測試時將1.輸入信號和3.公共地短接一次，采集卡即可得到一次信號，抓取一幀圖像。

　　輸出信號：TTL 脈沖信號輸出。高電平時為 3.5–5V信號輸出，低電平時為
0–1V。測試時將1.輸入信號和3.公共地接到輸出設備上，采集卡按照預訂的模式進行輸出控制。

　　輸入控制和輸出控制不能同時使用。
