裸板PCB概況：

1、裸板 PCB是重要的電子部件，是電子元器件的支撐體、電氣連接的提供者 。

2、隨著電子設備越來越復雜，PCB表面的線路與零件越來越密集 ，集成電路的要求也越來越高。

PCB板制作的總體流程：

開料→鉆孔→板面電鍍 →堵孔→磨刷→線路→電鍍銅錫→蝕刻→退錫→阻焊→沉鎳金→成型→成測→高溫整平→成品檢測→成品倉

PCB板制作工藝分析

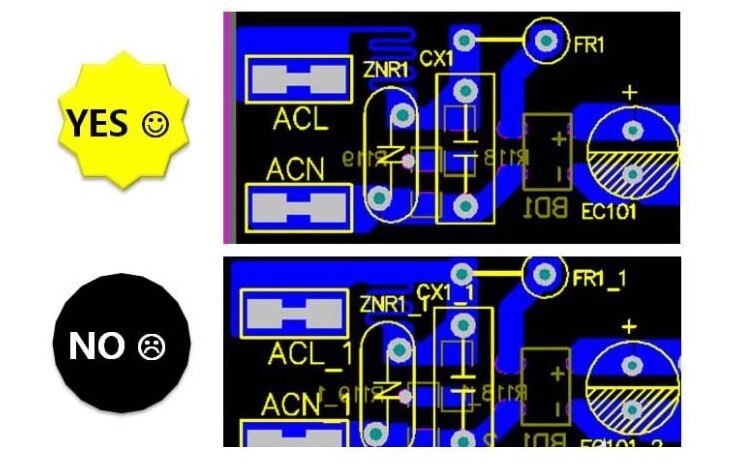

PCB板制作工藝比較復雜，在蝕刻去膜后，表面線路常會發生銅絲走向、粘合、斷裂等缺陷！在這制作工藝環節上，表面缺陷檢測變得非常重要，需要及時的找出缺陷，并進行修補，以達到節約成本和保證品質的目的。

PCB裸板表面缺陷檢測系統的基本原理：

PCB裸板表面缺陷檢測系統由圖像傳感器、成像系統、照明系統、圖像采集系統、圖像處理系統組成；

PCB裸板表面缺陷檢測系統相機選型

由于電子行業的高速發展，集成電路的要求越來越高，PCB板表面線路也就越來越精密，對于檢測精度要求也隨之提高。PCB板的種類繁多，制作工藝不同，線路表面的反光程度都會很大差異，在選擇方案上，需要綜合考慮多方面因素。在相機的選擇上，針對高精度檢測，優先選擇線陣方案。

盈泰德科技針對裸板PCB檢測的光源解決方案，針對多種PCB裸板的表面缺陷檢測，我司采用同軸線光和條形線光組合的方案。當PCB表面反光程度比較強時，根據全反原理，需采用同軸線光方案。同時為了消除弧面倒角陰影，需在同軸線光兩側各加一條線光；當PCB板表面反光程度不強時，根據漫反射原理，表面主要以漫反射為主，兩條線光起到增加亮度的作用。綜合分析：此方案在保證精度的前提下，能達到低曝光要求，又能提高檢測效率！

深圳盈泰德科技有限公司有著多年的機器視覺行業經驗，在機器視覺的應用領域上積累了豐富的經驗，有著不少成功的案例和解決方案，盈泰德科技一直以來致力于機器視覺產品的生產、開發、應用以及銷售，為客戶提供整體機器視覺解決方案及服務，把機器視覺技術應用到智能生產中。
