1. 系統概述
車底盤智能掃描檢測系統是基于車牌為“身份”，自動檢測車輛并對車輛底盤進行圖像采集、顯示、拼接、抓拍匯總、比對報警、自動環控為一體的車輛安檢系統。該系統在車輛經過出入口時，通過車底盤線陣掃描成像系統對當前車輛進行底盤圖像信息采集；在車輛通過后，將車底盤圖片傳輸?shù)街骺嘏_，并在系統軟件管理平臺界面進行顯示，方便檢查人員進行底盤異物識別。同時通過視頻分析自動提取車輛車牌信息，然后將車輛車牌信息和車輛車底盤圖片進行自動匹配并存檔。能夠有限防止車底盤藏匿炸彈、武器、生化危險品、危險人物出入重要場所；防止車底盤攜帶毒品、非法走私品乃至非法移民通過檢查站。該系統由傳統人工探測車底盤變?yōu)樽詣映上?，可極大提高出入口通行效率，及更好地保障安全檢查人員的生命健康安全。
車底盤智能掃描檢測系統可以廣泛使用在以下場所：
1）海關、邊境的出入口；
2）監獄、看守所、政府機關、駐外使館、軍事基地、公安機關部門及銀行庫區等安全防范、反恐重點場所；
3）機場、車站、港口及碼頭等人員密集出入的場所；
4）高速公路出入口檢查站；
5）大型、重要會議及活動場所出入口。
2. 系統結構

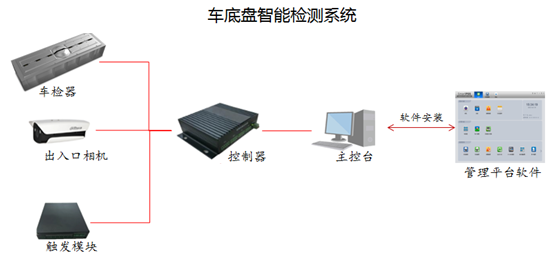

車底盤智能檢測系統由前端設備和后端平臺兩部分組成，前端設備進行數據采集和設備硬件控制，后端平臺管理軟件進行數據管理和應用。車底盤智能檢測系統組成如下：
3. 各組件功能介紹
1）線圈：在車輛經過線圈時，給控制器發送對應電信號。

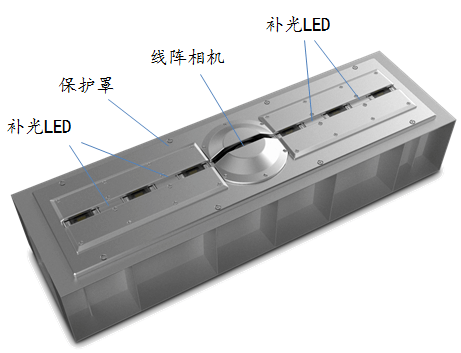

2）車檢器：由線陣相機、LED補光燈和抗壓防水防塵的保護罩三部件組成。負責在車輛經過時采集車底盤圖片，在車輛進入時開始采集，在車輛離開時停止采集，將采集到1） 的圖像合成一幅完整車底盤圖片通過控制器交換機模塊傳輸?shù)街骺嘏_。
3）出入口相機：在車輛進入或離開出入口時，識別采集車輛車牌信息，并在車輛經過后將車輛車牌信息通過控制器交換機模塊傳輸給主控臺。
4）觸發模塊：負責接收控制器下發的車輛進入及離開的信號，從而來控制車檢器開始及停止采集車底盤圖像動作；
5）控制器：負責當車輛進入時，下發信號給出入口相機進行車輛車牌信息識別采集以及讓觸發模塊控制車檢器開始采集車底盤圖像；當車輛離開時，下發信號讓出入口相機將識別采集到的信息通過控制器內置交換機模塊上傳到主控臺，并且讓觸發模塊控制車檢器停止采集車底盤圖像，然后將采集到的圖像合成一副完整的車底盤圖片，通過控制器內置交換機模塊上傳到主控臺；
6）主控臺：是一臺安裝有盈泰德自主研發的軟件管理平臺的計算機，具備顯示采集到的車底盤圖片、記錄車輛車牌信息、車輛信息管理、車輛進出車底盤圖片對比、車底盤歷史圖片對比等功能。
4.車底盤檢測系統技術參數
車底底盤掃描成像系統軟件參數：
1）采用彩色線陣CCD掃描技術動態方式成像
2）底盤成像顯示時間：≤1秒
3）底盤存儲或載入時間：≤1秒
4）車底圖像分辨率：≥2048像素（2048*車底圖像長度）
5）車底圖像顯示方式：大幅面橫向彩色顯示
6）底盤圖像存儲格式：標準JPEG圖像格式
7）自動識別車牌，關聯車底圖片及多路監控圖像
8）顯示分辨率：自動適應各種顯示分辨率
9）擴展功能：可擴展為聯網及車底圖像人工對比
10）場景圖像顯示記錄：≥1路（可擴充多路）
11）自動統計當天車流量
車底圖像采集、控制設備及環境適應性：
1）掃描方式：全自動、外部觸發條件掃描方式
2）掃描速率：26kHz
3）檢測車速：建議≤50km/h 適應80km/h
4）視場角度：~180度
5）檢測車輛底盤高度：60-2000mm
6）檢測車輛底盤寬度：≤4500mm
7）底盤圖像數據傳輸距離：≤70 米
8）照明組件：6顆80W單體密封LED面光源；壽命≥60000h
9）成像及結構組件防護等級：IP68
10）系統供電：AC220V
11）結構設計：單體均采用圓形球面護罩設計、先進模塊化免維護設計
12）安裝面積：大約 1200(mm)*322(mm)**290(mm)
13）底盤成像設備多重密封設計：防水、防塵、防潮、防霜、防霧、抗碾壓。
14）環境溫度：－35℃ – ＋60℃
15）環境濕度：<90%RH
16）設備控制箱：系統I/O控制、交互式智能控制
17）車輛檢測器：觸發式高溫導線、信號傳輸線纜長度標準為50m
18）圖像數據接口：100/1000BaseT；
5.軟件功能

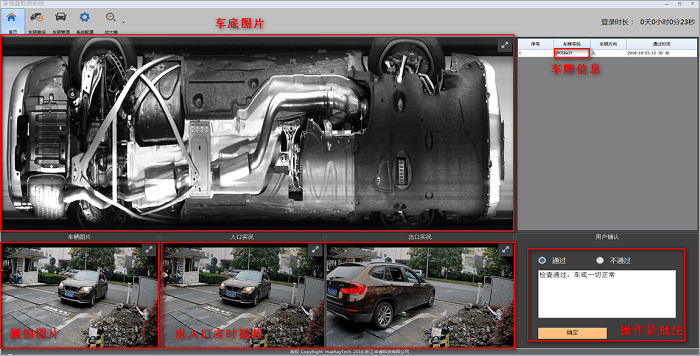

車底盤實時掃描/車輛車牌信息識讀：

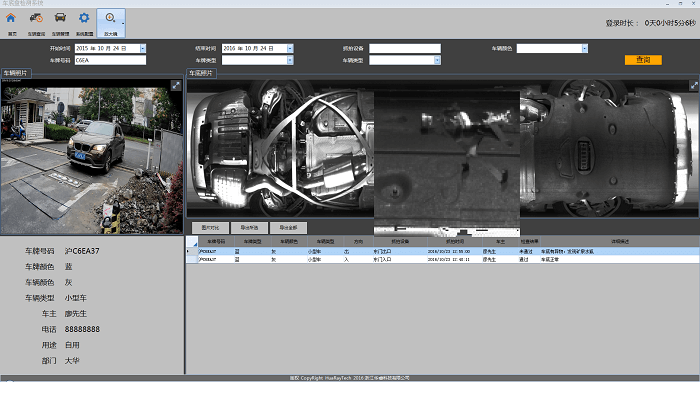

局部放大：
圖片編輯：
雙擊車底圖片可以進入車底圖片處理界面，對車底圖片進行專業的圖像處理（支持圖片亮度、對比度、飽和度和色度調節，以及直方圖均衡化）。

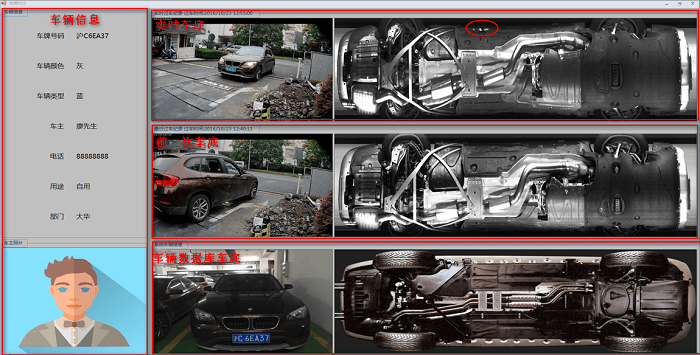

車底盤圖片對比：
雙擊右側過車列表中的某條記錄，可以將該車底圖片和對應的車輛數據庫里的車底圖片，以及前一次過車記錄的車底進行比較。車輛信息和車輛數據庫車底只有在車輛數據庫中有對應車輛的信息時才有內容。
注意：只有點擊的歷史記錄中有車牌信息，才可以進行車底比較

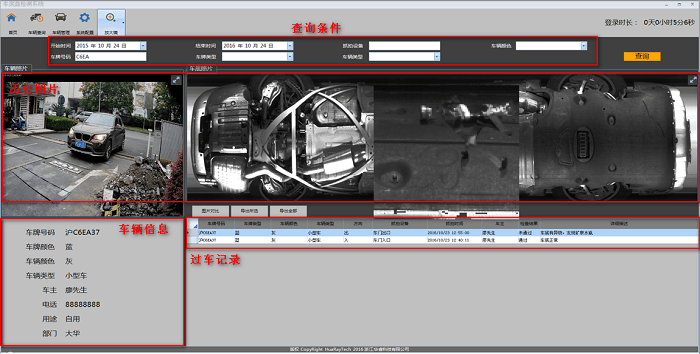

過車記錄查詢：
點擊車輛查詢按鈕，進入過車歷史界面查詢。
注意：車輛信息一覽，只有車牌對應的車輛信息已經事先錄入到車輛數據庫中時，才能顯示。

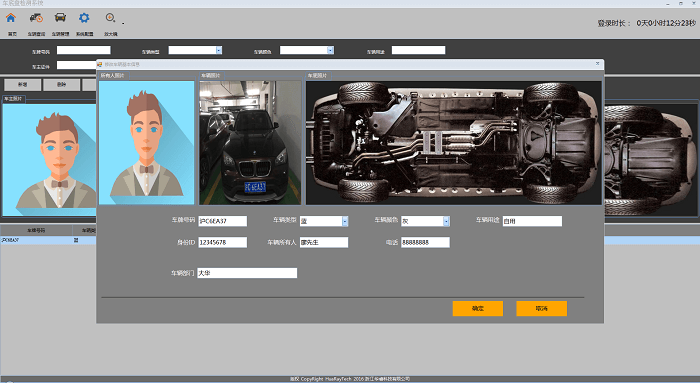

車輛管理：
