通過準確識別對木材產值影響的表面特征、幾何形狀和內部缺陷，以及根據當前市場定價指導生產過程，機器視覺系統可以幫助生產者較大限度地提高生產的木材價值。為此，機器視覺和圖像處理系統通常用于：
    1.測量三維形狀、翹曲、衰減和厚度變化
    2.識別表面節點、孔、縫隙、腐爛、變色和坡度
    3.檢測內部空洞，節點和衰減。

    機器視覺和圖像處理系統可以用于在生產過程的各個階段，執行各種任務，如記錄評估日志以材產量。它們也可以用于檢測粗剪板，這樣一來，只有好的產品才能占用寶貴的干燥空間。優化立輥、微調和刨木材的處理節點，以及分級修整木材，然后按照行業標準，投放到市場。

COMACT定制木材檢測系統

    木材檢測和優化設備制造商COMACT近期將其木材分級機器的技術升級為包括Teledyne DALSA的Linea線陣相機。
    根據COMACT的硬件開發主管Patrick Farley的說法，GigE Vision 26 kHz（4k）Linea線掃描攝像機采用CMOS傳感器，像素尺寸為7.04μm，分辨率足以檢測到無法用以前的相機檢測到的非常小的縫隙。 Farley解釋說：“當你有清晰的圖像時，進行優質的圖像處理會更容易，而這就是Teledyne DALSA攝像機能夠做到的?！?

    根據Farley的說法，這種被稱為GradExpert 2.0的新設備使鋸木廠能夠每分鐘自動檢測和分級300,24英尺的木板，這比人工檢查快得多，并且能夠顯著提高產量。

    Farley說：“這些機器幾乎可以無人操作，這就是我們絕大多數客戶使用它們的方式?！迸c人類操作員不同，機器永遠不會感到疲倦，并且一直準確鋪設木板，讓鋸木廠將人力資源重新部署到更高價值的任務中，同時提高他們的分級準確性和收益率。

成像和處理

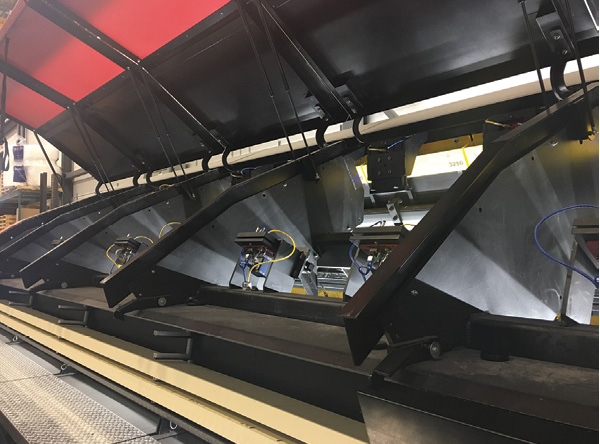

Teledyne DALSA的線掃描攝像機用于提供360°木材檢測

       成本效益以及與遠程主機進行圖像處理的以太網連接都需要有大量的攝像頭。Farley指出：“由于材料處理系統通過平地機橫向傳送電路板，因此對每塊2英尺長的電路板進行成像需要大約四臺攝像機，每個面板一個，或者40臺攝像機用于為20英尺長的木板等級設計的系統。

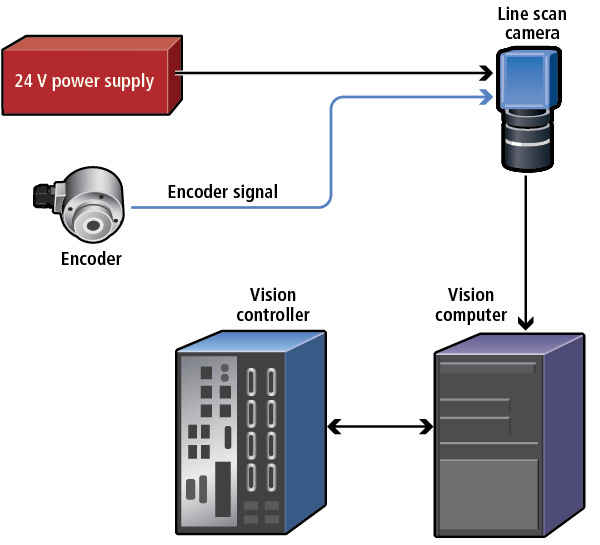

      由攝像頭生成的采集圖像數據通過以太網電纜通過交換機傳輸?shù)竭h程工業PC（iPC）的內存進行處理。 每個iPC可以處理來自多達8臺攝像機的圖像數據。 在圖像預處理功能之后，iPC處理圖像數據以提取必要的信息，以便不僅對被掃描木材的等級作出決定，而且還作出用于指導接受木板的自動磨邊和修邊系統的決策圖像數據作為輸入。

    首先，專有軟件算法識別所有主要分級缺陷，其大小和位置。然后，根據這些缺陷信息以及木材分級規則和當前定價數據的知識，可以自動生成邊角和修邊解決方案，以指導切割操作并實現利潤。

    然而，在許多情況下，識別異質材料（如木材和其他有機產品）中的缺陷往往比識別由更多的均質的材料（例如金屬和塑料）制造的部件的缺陷更為困難，這些缺陷在汽車或消費電子應用中更加突出。

    話雖如此，木材的許多缺陷在外觀上僅僅可能與優質的木材略有不同，而且這些缺陷不易被定義或識別。因此，F(xiàn)arley指出，彩色相機只是眾多用于木材分級設備的傳感技術之一。

    Farley解釋說：“我們混合和匹配傳感器技術，以檢測諸如表面粗糙度，金色節點和木材厚度變化等事物，這些變化可能不容易出現在彩色攝像機采集的圖像中?！?

    例如，通過分級機的木材也可以通過LMI Technologies的Gocator 250多點輪廓掃描儀以及定制的基于光電池的光幕進行掃描，快速準確地測量每塊電路板的長度和寬度，同時檢測邊緣缺陷。

定制外殼

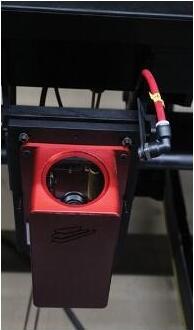

                           COMACT制造自己的定制攝像機外殼

    由于鋸木廠的環境條件（如灰塵）以及受木材加工的高速撞擊風險，COMACT工程師設計并制造了自己的定制相機罩和LED照明。

    “商用攝像機外殼不能提供我們需要的保護或我們所需的安裝靈活性，” Farley解釋說：“所以我們開發了我們自己的相機外殼，它由一塊鋁板加工成至少四分之一英寸的厚度?！?

    該相機外殼包括RJ-45連接器，攝像機安裝座和用于安裝加熱器元件的空間，這些加熱器元件旨在將部署在未加熱鋸木廠的電子設備保持在正常工作溫度范圍內。

定制LED照明解決方案
    同樣，F(xiàn)arley解釋說，商用燈在堅固性方面不能滿足他們的要求。因此，COMACT工程師設計了他們自己的模塊化LED照明解決方案，從而降低了成本并實現了更加堅固和靈活的設計。

    “我們出售的木材等級從2英尺長到24英尺，”Farley解釋道。 “所以我們的模塊化設計由兩英尺的LED部分組成，可以很容易地連接，以達到我們制造的任何特定設備所需的長度?！?/p>
