現代生產加工中，已不可離開齒輪的應用，齒輪在長期生產后會產生磨損，嚴重的磨損會導致齒輪傳動精度損失、粉塵增加、損壞加工件甚至出現工程事故。

大型齒輪的檢測，往往伴隨著齒有一定高度，且齒輪不規則。傳統的光學檢測方法測量該類型齒輪時，會遇到以下幾個問題無法解決：

1）物體有高度，成像有近大遠小的缺點，導致測量精度非常差。

2）齒輪不規則，算法無法應對不規則物體測量。

3）邊緣銳度低，精度差。

4）成像會有陰影。

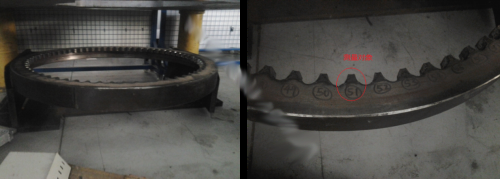

圖1

盈泰德科技針對有一定高度的不規則齒輪磨損狀況檢測，開發出齒輪磨損檢測系統SVMS。該套系統利用工業相機自帶軟件SVMS，雙遠心鏡頭以及優化算法開發出一套智能視覺檢測平臺。該平臺在算法和硬件上均做出質的優化。

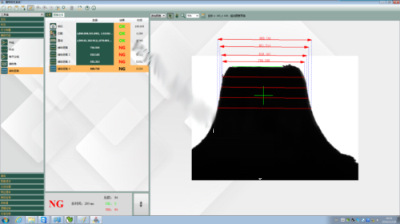

該平臺在算法上的優化，首先會自主在每個齒頂端找出一條直線，并以此為基準，以固定間隔（可更改）向下生成平行線，每條平行線會與齒產生兩個交點，計算這兩個交點的距離即可測量出齒輪是否磨損(圖2)。這樣避免了無法定位基準的問題，即使齒輪不規則變化。

圖2

該平臺在硬件上的優化：采用自己開發的雙遠心光學系統具有大景深、恒定倍率、高平行度、低畸變及高CTF等優點，這樣采集到的圖像無陰影、邊緣銳度高，無近大遠小問題。

除此之外，整個軟件平臺，操作界面簡單，您只需要設置好您需要的固定間隔即可開始使用，測量精度高達0.02mm以內。

SVCL平臺不僅保持高精度，適應復雜環境外，還提供串口、網口以及I/O等通訊方式，方便所需要的數據交互，是專為有一定高度，不規則變化的工件磨損測量所用。

如果你的工業生產線中，可能需要用得上類似的機器視覺檢測方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給一個合適你的方案，然后再聽取你的意見，即使沒達成合作，我們也希望能多認識個朋友。
