隨著信息技術的高速發展，視覺檢測技術已越來越成熟，應用領域已比較廣泛。采用視覺檢測技術進行工業缺陷檢測具有非接觸、高效、低成本、自動化程度高等優點，在檢測缺陷和防止缺陷產品方面具有不可估量的價值。
視覺檢測系統的應用優勢
視覺檢測通過一次拍攝可自動檢測多種規格尺寸、角度、面積等數據，具有檢測速度快、檢測精度高等優勢，同時數據可自動上傳到生產執行系統，便于后續大數據分析和質量改善。應用圖像分析和自動掃碼識別技術等，根據視覺系統判別的結果來智能控制現場工件定位和設備動作，可提高生產線的柔性和自動化程度。
視覺檢測采用非接觸方式拍攝物體的圖像，對其進行檢測并轉化為數據供系統處理和分析。圖像通過 A/D轉換，轉變成數字化信號，圖像處理系統對這些信號進行各種運算來抽取目標的特征和幾何尺寸，如長度、面積、平行線、角度、圓度、位置等，輸出檢測結果，對比預設標準條件計算出產品特征數據差異，從而實現自動識別、檢測、預警功能。
視覺檢測系統除了應用在產品尺寸數據測量外，還可取代人工定位和裝配作業。結合生產執行系統和工業控制軟件，能快速完成零件的自動識別與柔性定位，實現全自動生產。例如，利用視覺檢測系統檢測圖像中二維碼，可快速識別工件的件號名稱及規格，利用圖像處理系統對加工零件孔的特征識別，按其相對位置來自動修正安裝位置偏差，可消除零件加工誤差帶來的位置度偏移，實現生產裝配線的柔性化和自動化。
視覺檢測系統在電梯上的應用
某電梯公司已在日常鈑金加工中推廣應用視覺檢測系統，結合電梯廳門、轎底、托架與上梁鈑金生產線的自動化改造升級項目，將視覺檢測系統和視覺定位系統融入到生產線自動作業檢測環節，作為數沖與折彎工序的尺寸檢測與分析，完全取代人工檢測，如圖 1所示。

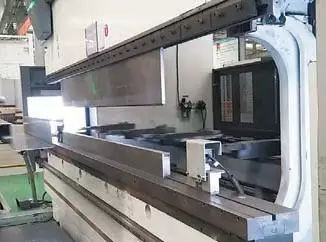

圖 1 折彎工序的尺寸檢測與分析
SPC軟件與視覺檢測系統的集成
用 SPC軟件與圖像數據采集系統集成，完成加工數據采集、質量統計分析、數據報警監控。以 SPC質量分析軟件為基礎，將每一個檢測數據導入到加工數據庫內，SPC可自動對產品檢測數據做統計與分析，展示數據分布圖、運行控制圖、差異統計表、工序加工能力指數，并對超出控制線的數據實時預警，對超差數據實施自動停機，達到控制和提高產品質量的目標，SPC電子看板如圖2所示。

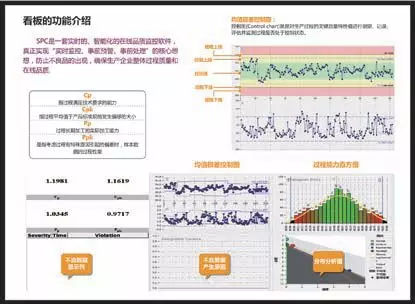

圖 2 SPC電子看板
SPC質量分析軟件將制程及產品中的大量數據轉化為有價值的智能化信息，將西格瑪方法論應用于生產的整個制程，讓工廠的管理、技術及操作人員運用軟件實施細化管理、精益操作，實時、詳盡地了解生產狀況，及時查找造成制程不穩定的特殊原因并采取措施加以消除，確保制造過程受控以及檢測結果的準確性和可靠性。從根本上實現產品抽檢模式到過程控制模式的改變，提前預測制程的可能變化，避免問題的發生。產品加工SPC控制如圖 3所示。

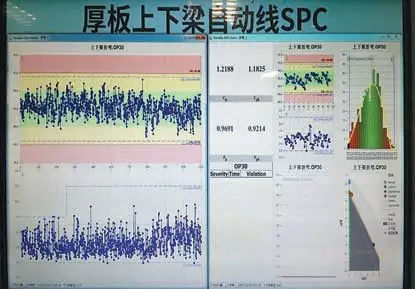

圖 3 產品加工SPC控制
通過電子大屏幕實時反映生產過程波動狀況，以透明的質量管理方式鞭策質量管理人員，及時查找并消除制程不穩定因素，同時將良好的受控質量狀況直接展示給客戶。
視覺檢測系統在自動化改造中的應用
鈑金零部件加工環節多，受設備加工精度、折彎系數、原材料材質、厚度變化、人工操作偏差等因素影響，產品在多道折彎工序后，尺寸公差變動相對較大。尤其是零件的累計誤差波動更大，導致后續裝配工序找不到合適的定位基準，無法實現產品的裝配作業自動化。為解決裝配定位誤差大的難題，我們?cè)诋a(chǎn)品自動在線檢測經驗的基礎上，也開始嘗試將視覺檢測系統應用到產品的裝配定位作業中。利用視覺檢測系統快速、實時、準確、高效的優勢，首先識別產品零件的特征和相對位置測量，將測量數據與理論尺寸做比較，計算出兩者的偏差和修正量。然后用工控機控制產線機械手自動定位到實際產品裝配坐標位置。
下面以圖4所示電梯廳門部件的實際生產為例，介紹視覺檢測系統在電梯廳門鉚螺母生產中的自動化改造。從圖4可以看出，廳門右側有4顆M6鉚接螺母需要裝配，為保證拉鉚螺母的鉚接強度，鉚接螺母與零件預沖孔的單邊間隙要求不超過 0.05mm。

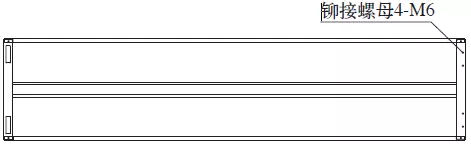

圖 4 電梯廳門部件
廳門經過剪板、數沖和多道折彎工序加工后，在折彎邊上的拉鉚螺母預沖孔的累計誤差比較大。經過實際批量檢測，拉鉚螺母的預沖孔位置度累計誤差一般在 0.15mm以上。由于零件加工精度誤差問題很難改善，在先前規劃設計廳門自動化組裝線時，考慮到鉚接槍與工件干涉會引起產品返工報廢，鉚接螺母這道工序只能安排人工來操作。但在廳門自動裝配線改造運行后，操作工人為了跟上自動流水線的生產節拍，只能一刻不停地連續進行鉚螺母作業，由于勞動強度太大，人工不僅拖累整條線的正常生產節拍，而且作業環境不安全。所以廳門拉鉚螺母工序改成自動作業模式刻不容緩。
我們的改進方案是增加輔助視覺檢測系統，通過拍攝廳門圖像獲取拉鉚孔特征位置信息，檢測并計算拉鉚孔位置尺寸和角度，讓自動控制系統控制機械手和拉鉚機槍頭作動態位置修正，確保拉鉚槍與預沖孔的中心位置重合，實現自動鉚螺母作業。自動鉚螺母裝置如圖 5所示。

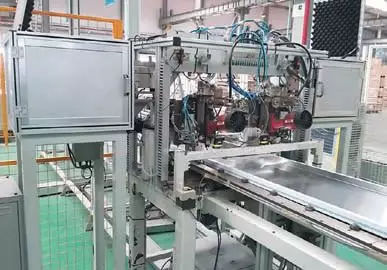

圖5 自動鉚螺母裝置
自動鉚螺母裝置包括基座、輸送裝置、廳門定位夾緊裝置、鉚螺母槍以及驅動鉚螺母槍三維運動的伺服驅動機構，還設有向鉚螺母槍供給鉚螺母的送料機構。
應用視覺檢測系統后，好比給生產設備安了一雙眼睛，讓機器能自己看準廳門上預沖孔的位置，讓其自主按產品裝配位置實時變化，相應調整機械手位置消除變動誤差，保證每一次動作，都能將鉚螺母自動準確移動至實際廳門預沖孔正上方。鉚螺母槍在拾取螺母后將其鉚定在板件上，從而消除了零件尺寸累計誤差導致的鉚螺母卡死現象。
在廳門板件上鉚螺母的主要作業內容：首先應用振篩器輸送軟管，將鉚接螺母持續不斷地向供料筒輸送，然后機械手將鉚接螺母從供料筒底部的出口，轉移至鉚螺母槍的槍頭正下方，通過視覺和自動控制系統定位到廳門預沖孔上方，同時移動鉚螺母槍并定位至同一條軸線上，鉚螺母槍下移、拾取螺母后，將其鉚定在廳門板件上，完成鉚螺母作業。
動作步驟：該設備使用時，當電梯的廳門板進入自動鉚螺母裝置的作業范圍內后，觸發光電感應裝置，控制系統發出指令控制夾緊裝置將廳門定位到固定位置，視覺檢測系統拍攝廳門定位圖像，讀取檢測圖像特征，利用圖像處理系統轉化為數據進行位置分析，計算拉鉚槍位移修正量并自動補償，以消除零件加工誤差造成的定位偏差。本廳門設有左右兩套的自動鉚螺母系統，位置偏差可分別檢測、自動計算。自動控制執行系統根據偏差修正值和位置數據，控制直線氣缸和伺服系統驅動鉚螺母槍準確定位至實際孔正上方。
鉚螺母槍就位后，觸發傳感器，工控機控制直線氣缸和擺動氣缸驅動氣動手指下降和旋轉，直至位于收放機構的下方，收到傳感器到位信號后，控制氣動手指夾持鉚螺母，工控機接收到傳感器夾持完畢的信號后，控制驅動氣動手指下降和旋轉，直至位于鉚螺母槍的下方，鉚螺母槍拾取鉚螺母后，氣動手指張開后復位，鉚螺母槍將鉚螺母鉚定在預定位置。
廳門自動鉚螺母裝置應用視覺自動識別和控制后，替代了以前由人工來完成的工作，保證鉚螺母的準確率，大大提高了生產效率和生產的自動化程度。
隨著“中國制造2025”持續推進，智能制造領域機遇與挑戰并存，特別是視覺檢測與自動控制技術綜合應用前景廣闊，通過視覺智能檢測、分析、判斷、推理，并和智能機器融合起來，持續應用到加工、裝配和質量改善等環節，可實現生產設備高度柔性化和自主控制。該技術比較適合在鈑金加工行業中應用，通過綜合運用上述方法，作用蠻明顯，是一種提高生產效率和產品加工質量的先進制造技術。
