由于玻璃屬于脆性材料，在磨邊加工過程屬于去除加工，脆性斷裂，劃傷，磨削不均勻都會導致一系列缺陷的產生。平板玻璃厚度范圍在3~20mm，缺陷非常細微，缺陷形狀不均勻，通常采用人工抽樣的檢測方法很難保證連續地穩定性，不僅效率低，而且由于人眼分辨力和易疲勞等因素容易產生誤檢和漏檢，降低產品的質量。玻璃生產和深加工企業亟需通過實現自動化在線檢測以提高玻璃磨邊加工的成品質量。

平板玻璃邊部缺陷分類：

目前玻璃邊部處理主要分磨削和拋光兩道工序，磨邊屬于玻璃的二次加工，即將切割后帶有鋒利棱角的玻璃用金剛石砂輪進行磨削，除去棱角保證安全，同時使玻璃更加美觀、穩定。玻璃在磨削過程中主要受金剛石磨粒對玻璃破壞，且具有隨機破壞性，造成缺陷形狀不規則，根據缺陷的形成機理以及出現位置，將其分為亮斑、爆邊和白線。

1）亮斑

亮斑的大小為≥0.2mm2，其位置位于邊緣的中部。亮斑部分較磨削過的面光滑，當有光照射時可呈鏡面反射，人眼看呈一塊明亮的區域；設置一定的光照角度，使用顯微鏡頭采集其特征時，磨削過的表面經過漫反射可以被鏡頭捕捉一定的光，而亮斑區域由于鏡面反射的角度沒有與鏡頭垂直，大部分光沒有被捕捉到，因此亮斑在整個圖像中呈最暗的區域。

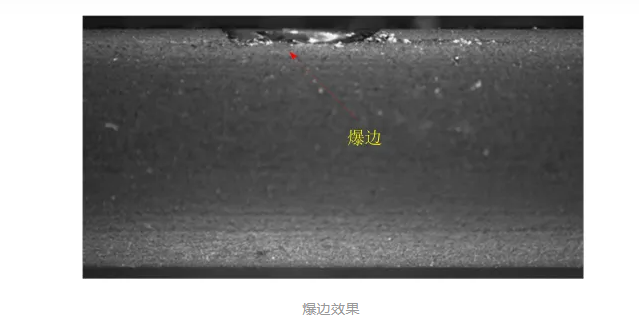

2）爆邊

從宏觀上，爆邊為≥0.1mm2的斷裂小坑，其位置緊貼玻璃上表面或下表面；微觀上，爆邊的斷裂面凹凸不平，當有光照射時，凸面將光發散地反射出去，鏡頭捕捉的光少，呈暗區；凹面將光匯聚地反射出來，鏡頭捕捉的光多，呈亮區，灰度接近飽和。因此在缺陷檢測過程中，將亮、暗兩部分提取出來進行合并即為爆邊。

3）白線

白線方向與水平軸基本平行，寬度小于等于0.1mm，長度大于等于4.25mm即為白線，其位置可出現在玻璃邊部的任何位置。在磨削加工過程中，砂輪上的磨粒脫落導致硬質點分布不均或脆性斷裂產生的玻璃碎渣極易劃傷表面，由于水平方向上有一定的線速度，因此會在表面留下一條細長的劃痕（剛產生的白線會粘有玻璃碎屑）。

白線效果
行業研究成果：

玻璃磨邊缺陷在線檢測系統構成

為實現系統的實時數據采集和圖像分析，對系統的功能模塊進行劃分主要功能分為圖像采集、光源和圖像處理應用的開發。

應用開發部分——玻璃磨邊缺陷在線檢測軟件：

待測物體將圖像的光信號傳遞給相機，相機將光信號轉換為數字信號傳遞到圖像的缺陷檢測中心進行缺陷檢測；檢測中心將帶有缺陷的圖像傳遞到圖像缺陷存儲中，同時將缺陷的特征數據（包括位置、大小、類型、數量、發現時間等）傳入缺陷數據存儲；檢測中心還可以接收檢測人員下發的圖像采集指令，同時傳遞給CCD相機。查看圖像處理接收到檢測人員發出的查看圖像指令，從缺陷圖像存儲中檢索出帶查看圖像呈現給檢測人員。查看數據處理接收到檢測人員的查看缺陷數據指令，從缺陷數據存儲中檢索出缺陷數據，傳遞給檢測人員查看。生成報表處理接收到檢測人員發出的生成報表指令，從缺陷數據存儲中檢測出缺陷數據處理后生成報表存儲到報表存儲文件。

缺陷監測系統數據流程圖

注：由于玻璃邊部的缺陷十分細微，需要將其放大才能精確的提取出缺陷，因此選用顯微鏡頭來采集圖像，以達到放大圖像的效果。
