1、AOI原理：運用現代光學原理及數字?jǐn)z像技術對被檢測物體進行實時拍攝，通過計算機和專用軟件對拍攝圖像進行分析處理，自動生成檢測結果。
2、AOI作用：AOI有效檢測率：99%以上（人工檢測率：70%左右）；
減少人工：2-4人/生產線，檢測效率高；
通過SPC功能可準確無誤的統計工藝缺陷，可有效管控；
穩定性遠遠高于人工，長期使用，綜合成本可明顯降低；
可提升公司綜合實力，有效提高公司整體競爭力。
3、AOI優勢：
1）可檢項目：
DIP插件波峰焊后：錫多，錫少，錫洞，短路，引腳未出等。

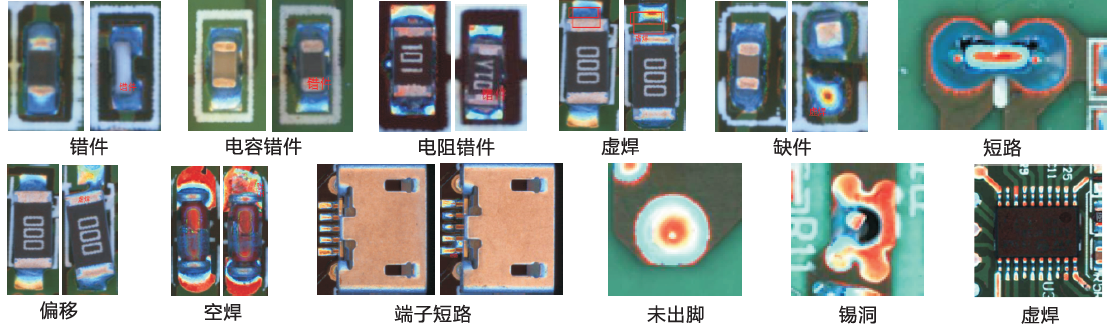

SMT:缺件、錯位、錯件、極性反、破損、污染、少錫、多錫、短路、虛焊等。
2）強大的軟件功能
◆顏色提取、統計分析?◆字符識別（OCR）?◆顏色距離分析
◆IC橋接?◆黑白比重分析?◆亮度分析
◆圖形相似性分析?◆CAD數據導入?◆SPC統計功能
◆操作級別管理?◆?Barcode掃描?◆離線編程
◆CAD數據功能?◆底面自動識別檢測?◆多拼板檢測
◆多機互聯?◆自建元件標準庫?◆ 可生成導出日，周，月報表
◆可連接多臺維修站
3）精密的機械結構設計
◆高剛性機座，機械重心合理，運行時振動小，外觀美觀大方
◆精密的絲桿導軌、線軌
◆精密自動夾具，裝卸PCB方便快捷
◆精湛的裝配技藝，確保整機的使用穩定、長壽命。
4）、穩定的電氣控制
◆伺服驅動系統，穩定成熟
◆LS成熟穩定的運動控制
◆EPIX先進的圖像拍攝和處理技術
◆OMRON穩定的各種電器件，使用壽命長
◆LAAP高柔拖鏈電纜，使用壽命可達500-800萬次
◆電路穩定，易維護，安全。
5）、科學的光源設計
◆飛利浦發光二極管
◆整體加工工藝，確保光源光照角度的準確性
◆嚴格的亮度檢測
◆科學利用三色光原理，可使元件在不同角度呈現出本體和焊錫的不同顏色，以達到準確的檢測目的.
| 功能參數 | |
| 檢測的電路板 | SMT回流爐前,后電路板檢查,波峰焊前，波峰焊后線路板檢查。 |
| 檢測方法 | 顏色提取，統計建模，全彩色圖像比對，根據不同檢測點自動設定其參數（如偏移、極性、短路等） |
| 攝像頭 | 全彩色智能數字相機 |
| 分辨率/視覺范圍/速度 | 選配：25μm/Pixel? FOV :40.70mmX30.90mm?檢測速度＜270ms/FOV
標配：20μm/Pixel? FOV :32.56mm×24.72mm?檢測速度＜260ms/FOV 選配：15μm/Pixel? FOV :24.42mmX18.54mm?檢測速度＜240ms/FOV 選配：10μm/Pixel? FOV :16.28mmX12.36mm?檢測速度＜220ms/FOV |
| 光源 | 高亮RRGB同軸環形塔狀LED光源?(彩色光) |
| 編程模式 | 手動編寫、自動畫框、CAD數據導入自動對應元件庫 |
| 遠程控制 | 通過TCP / IP網絡實現遠程操作、隨時隨地查看、啟動或停止機器運行、修改程序等操作 |
| 檢測覆蓋類型 | 偏移、少錫、短路、污染、缺件、歪斜、立碑、側立、翻件、錯件、破損、浮高、極性、虛焊、空焊、溢膠、錫洞、引腳未出等 |
| 特別功能 | 多程序同時運行，支持自動調取程序；可查0-359°旋轉部件（單位為1°） |
| 最小零件測試 | 10μm：01005chip & 0.3pitch IC |
| SPC和制程調控 | 全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析，可輸出Excel、Txt等文件格式 |
| 條碼系統 | 相機自動識別與傳輸Barcode（1維或2維碼），及多Mark功能（含Bad Mark） |
| 服務器模式 | 采用中心服務器，可將數臺AOI數據集中統一管理 |
| 操作系統 | Windows7 Professional |
| 檢查結果輸出 | 22英寸液晶顯示器 |
| 系統參數 | |
| PCB尺寸范圍 | 50×50mm(Min)～480×430mm(Max) |
| PCB厚度范圍 | 0.3 to5 mm |
| PCB夾緊系統邊緣間隙 | TOP：3.5 mm?Bottom：3.5 mm |
| 最大PCB重量 | 3KG |
| PCB彎曲度 | ＜5mm?或?PCB對角線長度的2% |
| PCB上下凈高 | PCB上面（Top Side）:30 mm?? PCB底部（Bottom Side）:60 mm |
| Conveyor系統 | 電動夾板，自動張開和收起的雙邊夾具、自動補償PCB彎曲變形 |
| Conveyor離地高度 | 850 to920 mm |
| Conveyor流向?/?時間 | 皮帶左進右出或右進左出?進板/出板時間：3秒 |
| X/Y?平臺驅動 | 絲桿馬達驅動，定位精度＜20μm；?PCB固定，Camera在X方向移動 |
| 電源?/氣壓 | AC230V 50/60 Hz?小于0.5KVA ?/?不需要 |
| 設備重量 | 約580KG |
| 設備外形尺寸 | 900×1300×1550mm (L×W×H) |
| 環境溫濕度 | 10～35℃?35～80％?RH（無結露） |
| 設備安規 | 符合CE安全標準 |
僅供參考，實際使用過程中，根據需要而定制。
