隨著工業4.0的到來，自動化檢測設備在工業自動化中逐漸起著十分重要的地位，陶瓷光學檢測設備技術的不停創新，鞭策了工業自動化、智慧安防以及人工智能等行業的進步，自動化檢測設備的發展為這項技術所能應用的領域也帶來了更多發展?jié)摿εc機會。

環型陶瓷部件缺陷視覺檢測系統技術指標

典型檢測速度：200-250個/分鐘

工業相機參數：1300/30p

鏡頭焦距：65mm

最大檢測尺寸：35mm*25mm

篩選方式：氣吹分類

220V供電、穩定氣源

該系統適用產品：環形電子陶瓷部件

環型陶瓷部件金屬涂層表面拍攝效果
基于本公司原有的設備，我們選擇工業相機以及圓形光源，暗場視野拍攝條件的方案，可以很好的拍出陶瓷部件輪廓及表面金屬涂層。

圖1完整陶瓷部件金屬涂層拍攝效果

如圖1為圓形光源條件，此時待測品輪廓清晰，表面金屬涂層反光為亮環。

圖2?(a) (b) (c)?斷腳瑕疵陶瓷部件拍攝效果

如圖2所示，缺陷陶瓷部件圓形光源，暗場視野拍攝條件下的缺陷體現；（a）表面涂層缺損；（b）外沿缺損；（c）內沿缺損。

環型陶瓷部件金屬涂層軟件檢測效果

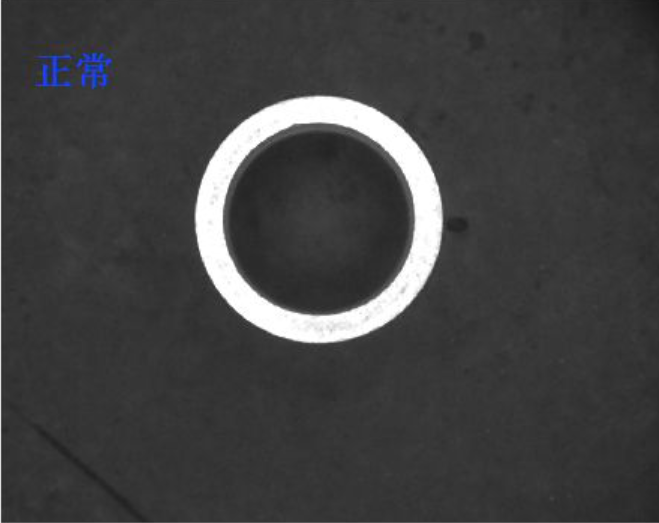

圖3 合格陶瓷部件表面涂層軟件檢測效果

如圖3所示為軟件檢測正常表面涂層效果，可實時檢測表面涂層的缺損情況，檢測結果顯示與圖像右上方。

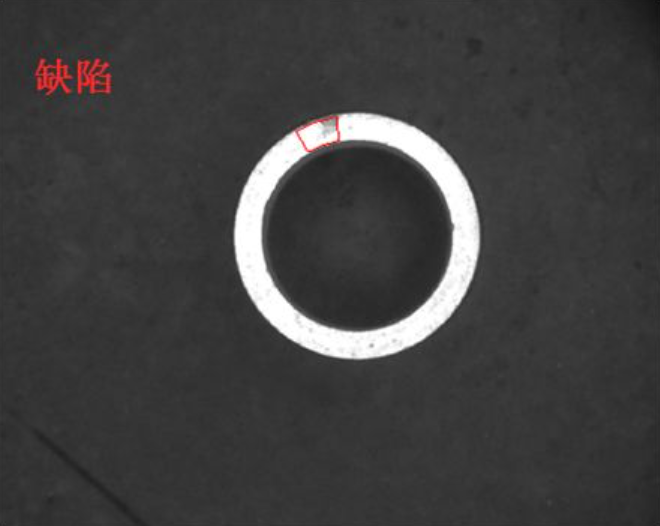

圖4 表面缺損瑕疵陶瓷檢測效果

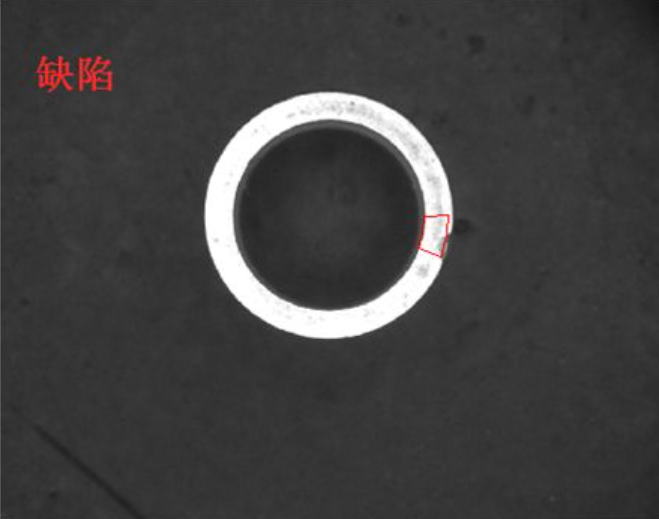

圖5 外沿缺損瑕疵陶瓷檢測效果

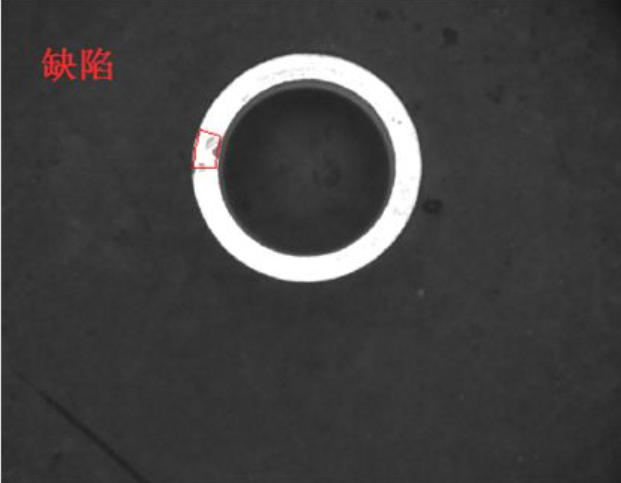

圖6 內沿缺損瑕疵陶瓷檢測效果

如圖4至圖6所示，根據缺陷判斷條件設定，當超過標準后，可識別出瑕疵陶瓷部件，圖像將瑕疵部位用紅色線框選出，篩選環節會將其吹入不合格品料斗。
