機器視覺系統簡介

機器視覺顧名思義是使機器具有像人一樣的視覺功能，從而實現各種檢測、判斷、識別、測量、定位等功能。機器視覺可以顯著提高生產效率和自動化、智能化程度。一個典型的機器視覺系統包括:光源、鏡頭、相機、圖像處理硬件、圖像處理軟件、執行單元等。

機器視覺綜合了光學、機械、電子、計算機軟硬件方面的技術，涉及圖像處理、模式識別、人工智能、光機電一體化等多個領域。

近年來，圖像處理和人工智能等技術的快速發展，極大地推動了機器視覺的發展。

機器視覺系統工作原理

機器視覺系統通過圖像采集硬件(相機、鏡頭、光源等)將光信號轉換成圖像信號，并傳送給圖像處理軟件。圖像處理軟件根據像素亮度、顏色分布等信息，對目標進行特征提取，并做出相應的判斷，根據結果輸出來控制現場設備，實現檢測功能。

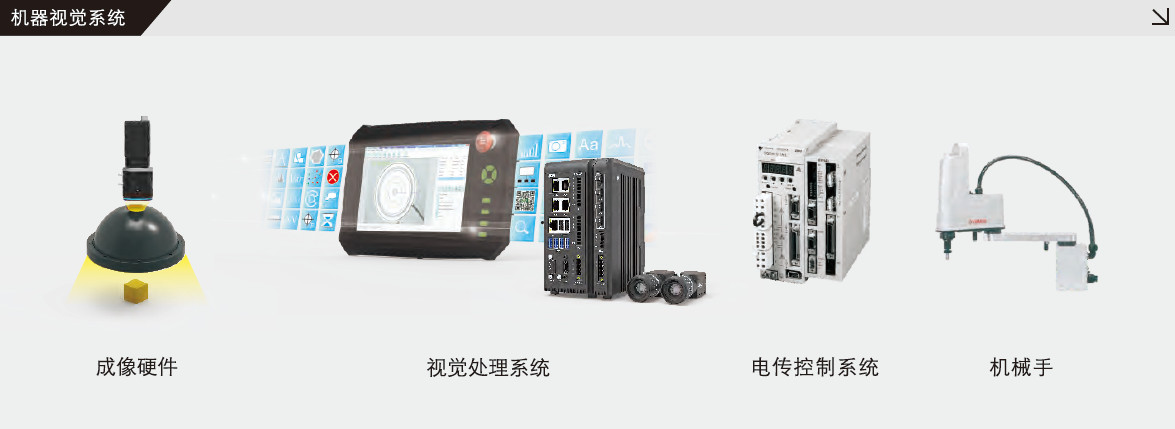

視覺處理系統包含硬件和軟件兩方面。根據硬件的不同，機器視覺系統分為智能相機和基于PC的視覺系統。一個基于PC的機器視覺系統核心的部分由光源、鏡頭、相機、視覺處理系統四個部分組成。
鏡頭主要作用是將被測目標成像至攝像機的感光芯片上。
相機主要作用是采集圖像，將光信號轉換成電信號，從而輸出圖像給計算機。
軟件的核心技術為圖像處理及分析算法，它包括圖像增強、圖像分割、特征抽取、圖像識別與分析等。通過圖像處理與分析，對產品質量判斷、尺寸測量，并將結果信號傳輸?shù)较鄳?yīng)的硬件進行顯示或執行。

機器視覺與人工視覺的對比

在以往大批量工業生產過程中，主要靠人工視覺對產品進行測量、識別和分析。由于人工視覺處理時，效率低，穩定性差且精度不高，用機器視覺可以大幅度提高處理效率和自動化程度。

同時，在一些不適合人工作業的危險工作環境或人眼難以滿足要求的場合，也常用機器視覺來替代人眼，如核電站監控、晶圓缺陷檢測。而且機器視覺易于實現信息集成，是實現計算機集成制造的基礎技術之一。

由于機器視覺系統可快速獲取大量信息，且易于自動處理及信息集成，故在現代自動化生產過程中，機器視覺系統廣泛用于裝配定位、產品質量檢測、產品識別、尺寸測量等方面。機器視覺與人工視覺主要區別如右表。

機器視覺發展趨勢

隨著機器視覺應用場景的復雜多樣，其與深度學習算法、3D應用技術、互聯互通標準等技術的融合也越來越緊密。

深度學習算法︰深度學習算法模擬類似人腦的層次結構，通過深度神經網絡建立從低級信號到高層語義的映射，以實現數據的分級特征表達。深度學習算法被引入機器視覺圖像處理系統來進行外觀檢測，使識別過程更智能，視覺信息處理能力更強大。

3D應用技術:隨著3D應用技術的不斷深入，越來越多的3D重構技術被引入到機器視覺，如結構光、DFF、TOF、立體視覺、光度立體法等。3D圖像處理與分析的算法也被研究得越來越廣泛，將成為機器視覺的一個主流發展方向。

互聯互通標準︰機器視覺系統內部，以及與智能制造設備之間，與企業的管理系統之間，有必要進行互聯互通，使設備和制造管理朝著更智能方向發展。目前視覺行業內部，包括EMVA、AIA、CMVA、JIIA等，合作制定了GenlCam標準。AIA制定了GigE Vision，USB3 Vision等相機通信協議。視覺行業還與其他行業協會合作，不斷拓展互聯互通的外延，旨在促成視覺系統與其他行業的互聯互通。

機器視覺的典型應用

在現代自動化生產過程中，人們將機器視覺系統廣泛地應用于電子、SMT、半導體、醫藥/醫療、煙草、印刷、食品/飲料、汽車、鋰電、光伏等各行各業中。應用項目包括裝配定位、產品質量檢測、產品識別、產品尺寸測量等方面。

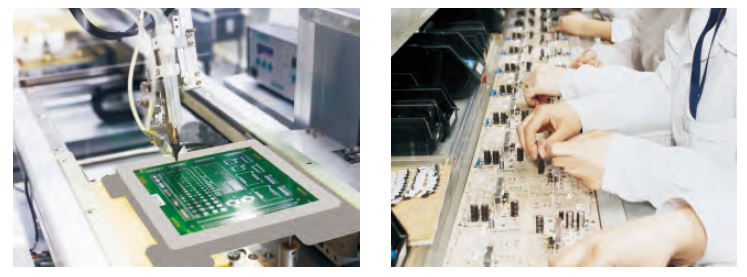

電子行業視覺應用

電子行業的快速發展，給機器視覺帶來了巨大的機遇和挑戰。機器視覺技術不斷地滲透到電子行業產業鏈的各個環節，從電子產品的設計、制造到產品質檢、復檢、包裝等，都給電子行業的發展注入了新的力量。

檢測內容包括:
電容、電感外觀檢測;液晶屏AA區定位、手機卡槽定位、手機外觀缺陷檢測、手機殼LOGO檢測等。

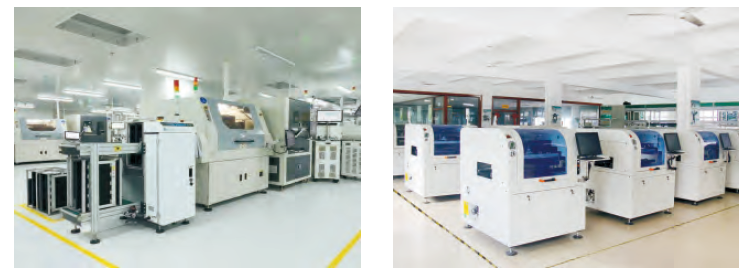

SMT行業視覺應用

SMT(Surface Mounted Technology)是目前電子組裝行業里非常常用的一種技術和工藝。機器視覺主要用于SMT生產線上的定位與質量檢驗，包括印刷機中鋼網與PCB對位，錫膏3D掃描，貼片機元器件定位，印刷后AOI、貼片后AOI、爐后AOI等。
檢測內容包括:
點膠檢測、元件正負極判斷、元件組裝定位、PCB板焊錫復檢(虛焊、多錫、少錫等)、OCR(光學字符識別)、表面二維碼識別等。

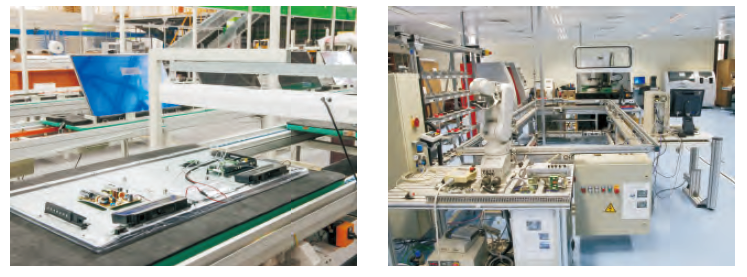

半導體行業視覺應用

機器視覺在半導體行業的應用已非常普遍，涉及到半導體外觀缺陷、尺寸大小、數量、平整度、間距、定位、焊點質量、彎曲度等檢測。

檢測內容包括:
金屬棒、晶圓尺寸測量、晶圓劃片定位、晶棒切割定位、外觀、異物缺陷檢測、IC引腳平整度檢測、SMD包裝檢測、字符識別等。

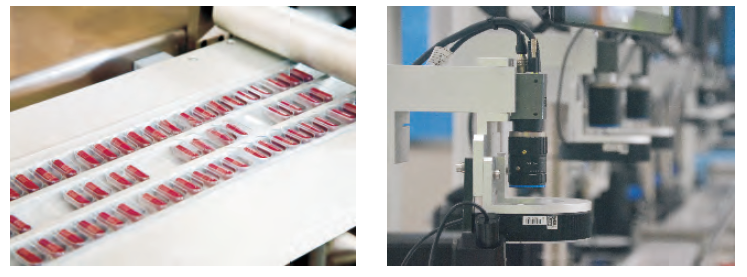

醫藥/醫療行業視覺應用

機器視覺技術在醫藥行業的廣泛適用性為其贏得更加廣闊的市場空間。
檢測內容包括:液體制劑的灌裝定位、尺寸不合格的膠囊檢測、瓶體內雜質及封蓋檢測、膠囊臟污檢測、醫藥產品外包裝的條碼檢測、外包裝外觀檢測、外包裝紙箱的滿箱檢測等。

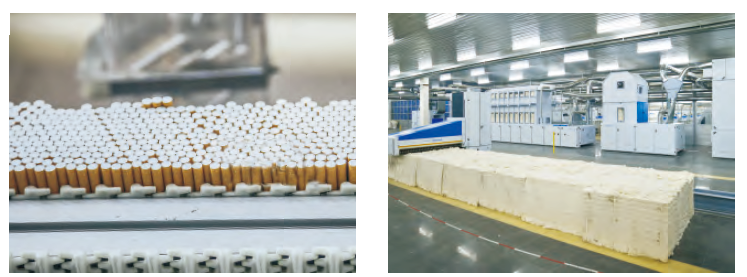

煙草行業視覺應用

香煙的生產速度非常快，在生產過程中有許多不合格品產生。通過機器視覺及時發現不合格品并將其剔除是非常必要的。

檢測內容包括:
煙葉原料雜物檢測、過濾煙嘴尺寸測量、卷紙包裝缺陷檢測、煙盒表面字符二維碼檢測、煙包變形檢測、煙盒計數等。

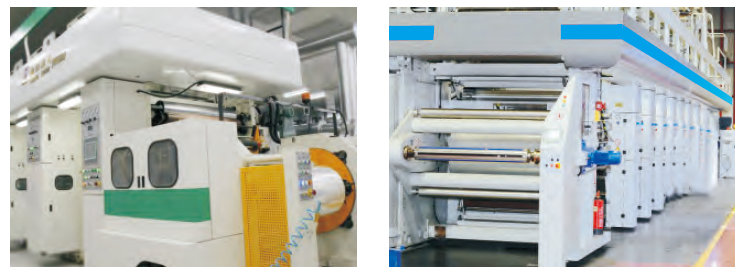

印刷行業視覺應用

印刷行業是機器視覺常見的應用行業之一。機器視覺系統能夠迅速準確的檢測出印刷品中的各類缺陷，提高產品質量和生產效率，降低企業成本。被檢測的印刷品形式多樣，從印刷材質類型可分為紙質、塑料和金屬鋼板等;從印刷的形式可分為卷曲材料和單張產品。
檢測內容包括:
材質的缺陷檢測(如孔洞、異物等)、印刷缺陷檢測(如飛墨、刀絲、蹭版、套印不準等)、顏色缺陷檢測(如淺印、偏色、露白等)。

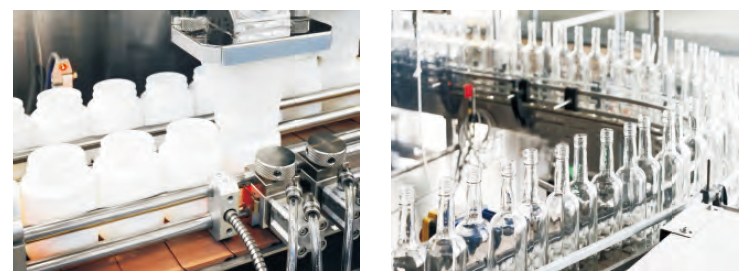

食品/飲料行業視覺應用

近年來，在食品/飲料高速生產流水線上，人工檢測已不能滿足企業對于食品/飲料質量的檢測要求，機器視覺的迅速發展大大提高了食品/飲料行業檢測技術水平。隨著一系列應用問題得到解決，基于機器視覺應用的食品/飲料生產自動化程度顯著提高。
檢測內容包括:
玻璃瓶的質量檢測，如瓶口破損、瓶身、瓶底異物檢測。瓶子計數、飲料灌裝定位、灌裝液位檢測、灌裝后異物檢測、標簽位置及噴碼識別等。

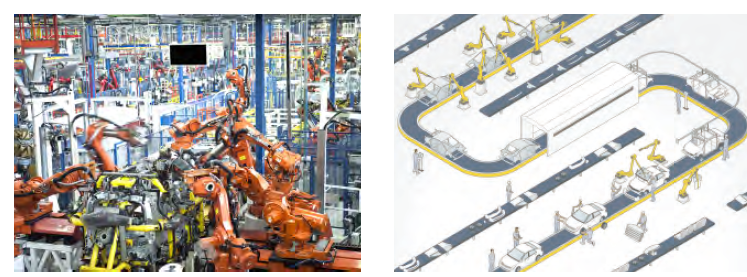

汽車行業視覺應用

由于人工成本的增加、人力資源的緊缺以及汽車產業對于產線高效率、高精度、高品質、高智能的要求，機器視覺技術在汽車行業已經廣泛的應用，不僅可以大大提高工作效率，而且可以提升產品質量。
檢測內容包括:
汽車五金件尺寸測量、外觀缺陷檢測、零件條碼讀取、鈑金焊點檢測、汽車零部件組裝定位、汽車燈罩、卡扣等字符識別、外觀檢測、面板標識檢測等。

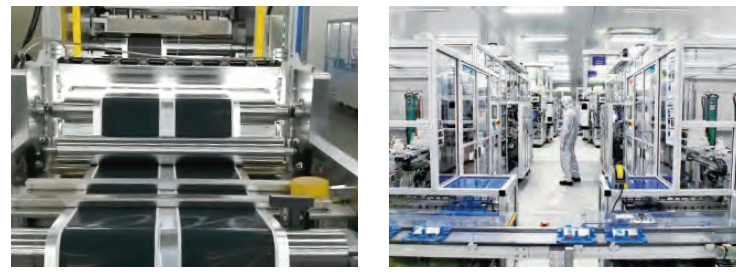

鋰電行業視覺應用

近年來國家大力推動新能源發展，鋰電池行業發展迅速。鋰電池極片在生產過程中，會因?yàn)橥坎紮C(jī)、輯壓機的原因造成負極露箔、暗斑、亮斑、掉料等缺陷。使用機器視覺檢測的方式替代人工挑選出次品，能夠?qū)崿F(xiàn)極片自動化檢測，確保產品的安全。
檢測內容包括:
涂布外觀檢測、極耳焊接定位、尺寸測量、折痕檢測、焊接爆點檢測、電池表面字符識別、成品外觀檢測等。

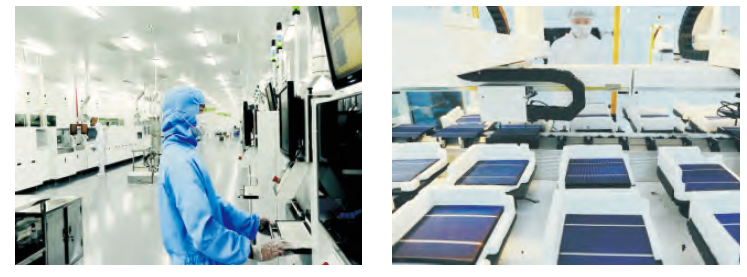

光伏行業視覺應用

隨著人力成本的提高，同時為保證產品的質量，避免眾多人為因素造成的質量問題，在太陽能電池板制程中，從前端到后端，任何一個環節出錯，都會影響到太陽能電池板成品的發電效率，例如二次污染和破片。使用機器視覺檢測技術代替人工，對硅片、太陽能電池片進行檢測與分選，是光伏制造技術的發展趨勢。
檢測內容包括:
太陽能電池涂錫及尺寸測量、太陽能電池板焊接定位、焊接表面臟污檢測、電池片缺陷檢測(裂紋、雜質、空隙、邊角斷裂、柵線斷裂、漿料污漬、色彩偏差)等。
