先給大家分享一例關于磁芯的外觀檢測方案。

客戶需求：磁性產品的表面檢測（刮傷、壓傷、殘邊、孔洞、凹槽）等;

解決方案：盈泰德科技自主研發的機器視覺非標自動化設備能在線對生產過程中產生的表面瑕疵進行高速、精確的檢測，并跟根據產品類型完成篩檢、剔除、分類。

技術指標：
1、異型磁芯檢測速度：60-300個/分鐘
2、工業相機參數：1300/30p
3、鏡頭焦距：65mm
4、最大檢測尺寸：5cm*5cm
5、篩選方式：氣吹分類

檢測效果：

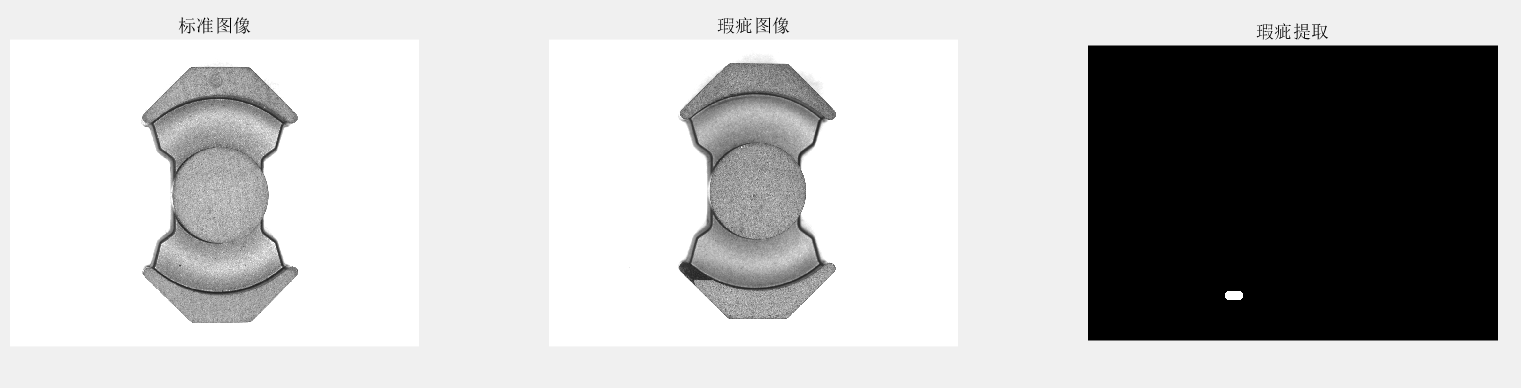

圖1?標準圖像與裂痕瑕疵圖像

本方法采用瑕疵圖像與標準圖像進行運算的方法，提取出不符合標準的圖像的部分，圖1為參與運算的標準圖像和瑕疵圖像及其瑕疵提取效果，選取的瑕疵磁芯為表面裂痕的，可見瑕疵磁芯的裂痕部分被提取出來。

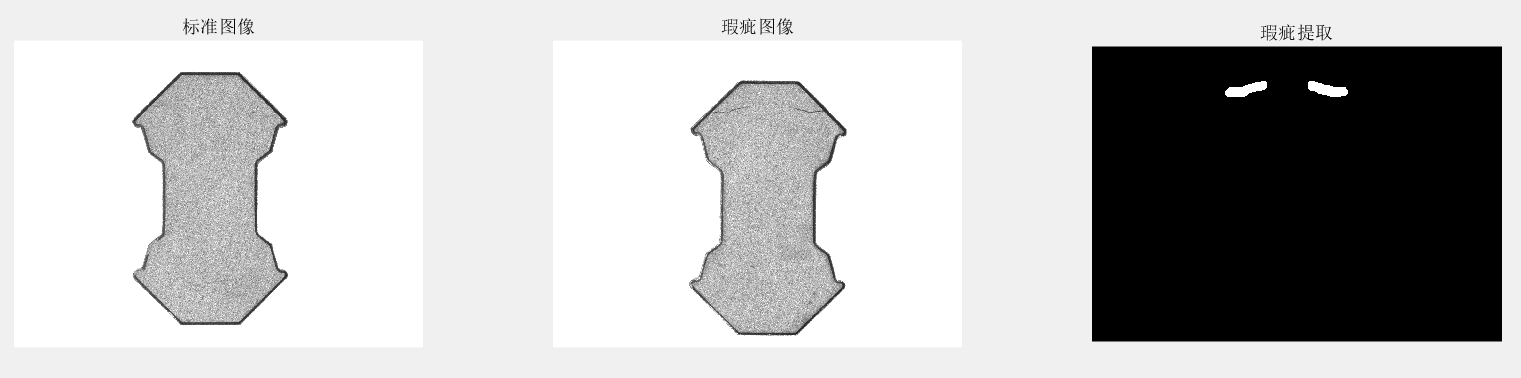

圖2標準圖像與缺角瑕疵圖像

圖2為參與運算的標準圖像和瑕疵圖像及其瑕疵提取效果，選取的瑕疵磁芯為缺角的，可見瑕疵磁芯的缺角部分被提取出來。

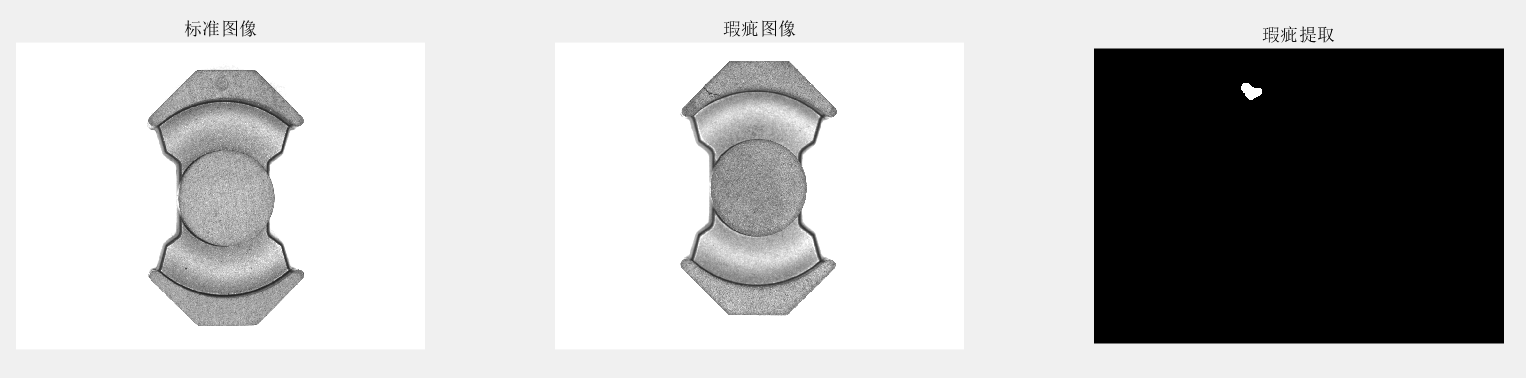

圖3?標準圖像與表面瑕疵圖像

圖7為參與運算的標準圖像和瑕疵圖像及其瑕疵提取效果，選取的瑕疵磁芯為表面裂痕的，可見瑕疵磁芯的表面裂痕部分被提取出來。

如果你的工業生產線中，可能用的到機器視覺或AI深度學習方面的技術來做質量管控，那不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，從一個專業的角度免費來給你設計一個合適你的方案，然后聽取你的意見，再詳細洽談，最后即使沒能達成合作，我們也非常希望能多認識個朋友。
