在機器視覺中，相機都有哪些種類？
我們常說的CCD就是相機么？
除了2D平面相機，是否還有其他種類的相機，原理又是什么？
希望下面所說的內容能讓你更清楚了解上面提出的這些疑惑。
一，相機就是CCD么？

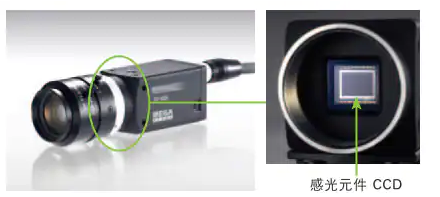

通常，我們把相機都叫作CCD，CCD已經成了相機的代名詞。其實很可能正在使用的是CMOS。CCD以及CMOS都稱為感光元件，都是將光學圖像轉換為電子信號的半導體元件。他們在檢測光時都采用光電二極管，但是在信號的讀取和制造方法上存在不同。兩者的區別如下：
| CCD | CMOS | |
|---|---|---|
| 制造技術 | 比較困難 | 比較容易 （可以轉而使用通用半導體制造裝置） |
| 制造成本 | 高價 | 低價 |
| 消耗電力 | 多 | 少 |
| 干擾 | 比較少 | 比較高 |
| 對光的敏感度 | 高 | 不如CCD |
二，像素
所謂像素，是指圖像的最小構成單位。電腦中的圖像，是通過像素（或者稱為PIXEL）這一規則排列的點的集合進行表現的。每一個點都擁有色調和階調等色彩信息，由此就可以描繪出彩色的圖像。
例如：液晶顯示器上會顯示「分辨率 ：1280×1024」等。這表示橫向的像素數為1280，縱向的像素數為1024。這樣的顯示器的像素總數即為1280×1024＝1,310,720。由于像素數越多，則越可以表現出圖像的細節，因此也可以說「清晰度更高」。
三，像素直徑
所謂像素直徑，是指每個CCD元件的大小，通常使用μm作為單位。
嚴謹?shù)恼f，這個大小中包含了受光元件與信號傳送通路。（＝像素間距，即某個像素的中心到鄰近一個像素的中心的距離）。也就是說，像素直徑與像素間距的值是一樣的。如果像素直徑較小，則圖像將通過較小的像素進行描繪，因此可以獲得更加精細的圖像?？梢酝ㄟ^像素直徑和有效像素數，求出CCD元件的受光部的大小。
- 假設某個CCD元件的條件如下所示：
-
- 有效像素數…768 × 484
- 像素直徑…8.4μm × 9.8μm
- 則受光部的大小為
-
- 橫向 768 × 8.4μm ＝ 6.4512mm
- 縱向 484 × 9.8μm ＝ 4.7432mm
四，CCD的大小
CCD感光元件的大小，一般分為采用英寸單位表示和采用APS-C大小等規格表示這2種方式。
采用英寸表示時，該尺寸并不是拍攝的實際尺寸，而是相當于攝像管的對角長度。
【例】1/2英寸的CCD表示「擁有相當于1/2英寸的攝像管的拍攝范圍」。
為什么如此計算呢？這是由于當初制造CCD的目的就是用來代替電視機錄像機的攝像管的。當時，由于想要繼續使用鏡頭等光學用品的需求比較強烈，由此就誕生了這種奇怪的規格。主要的英寸規格的尺寸如下表所示。
| 尺寸 | 對角長度 | 拍攝區域 |
|---|---|---|
| 2/3英寸 | 11mm | W8.8×H6.6mm |
| 1/2英寸 | 8mm | W6.4×H4.8mm |
| 1/3英寸 | 6mm | W4.8×H3.6mm |
| 1/4英寸 | 4.5mm | W3.6×H2.0mm |
五，快門速度
快門速度，表示CCD或CMOS感光元件中蓄積電荷的時間。
如果快門速度為1/250，則蓄積光的時間為1/250秒?？扉T速度越快，則元件的受光量越少，相反如果快門速度越慢，則元件的受光量越多。
也可以說，快門速度將起到了調整光量的作用。
關于快門速度和受光量（正確來說應該稱為蓄積的電荷量），存在以下的關系：
- 【例】如果將快門速度基準定為 1/1000秒（1ms），則
-
- 快門速度變?yōu)?1/500秒（2ms），則受光量變?yōu)?倍。
- 快門速度變?yōu)?1/2000秒（0.5ms），則受光量變?yōu)?/2。
六，增益

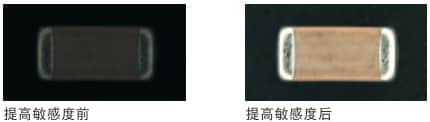

所謂增益，是指將圖像信號進行電子增幅的過程。用于圖像處理的CCD中，配備了可以通過在暗處拍攝時增幅信號，從而看上去變得明亮的功能。另外，還配有根據拍攝對象的亮度自動進行調整的增益控制功能等。
【例】在1/10000快門速度下拍攝，增加增益前后的對比如下：
七，1D相機（線掃描相機）
面型相機

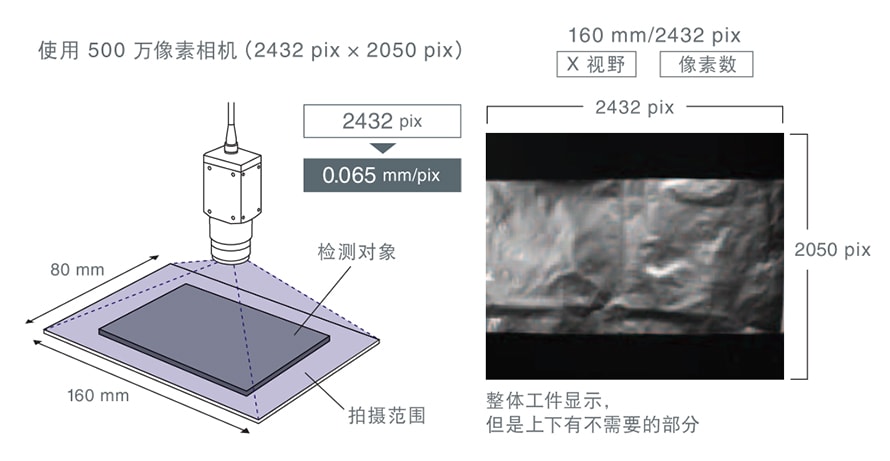

前面所有我們提到的像素呈矩陣排列的CCD，即為覆蓋視覺檢測中99%應用的面陣相機。
線型相機

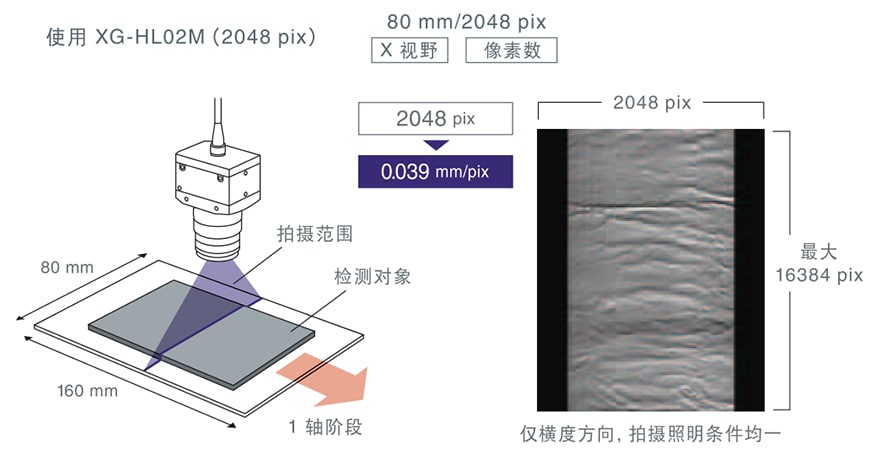

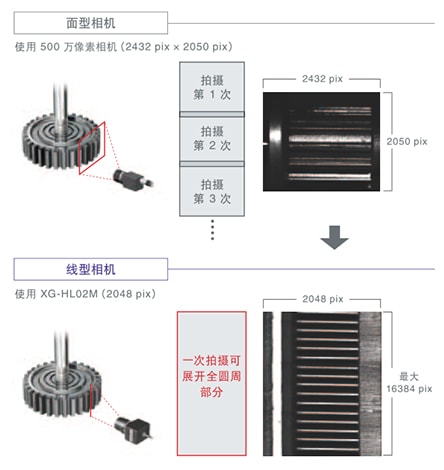

而線陣相機在長度方向目前最多有16K像素，但是寬度方向只有一個像素。通過移動來獲取圖像。
- 相比于平面相機，線掃相機主要優勢體現在兩個方面：
-
- 更高的分辨率。
- 成像質量更高。（反光產品，柱狀體產品）

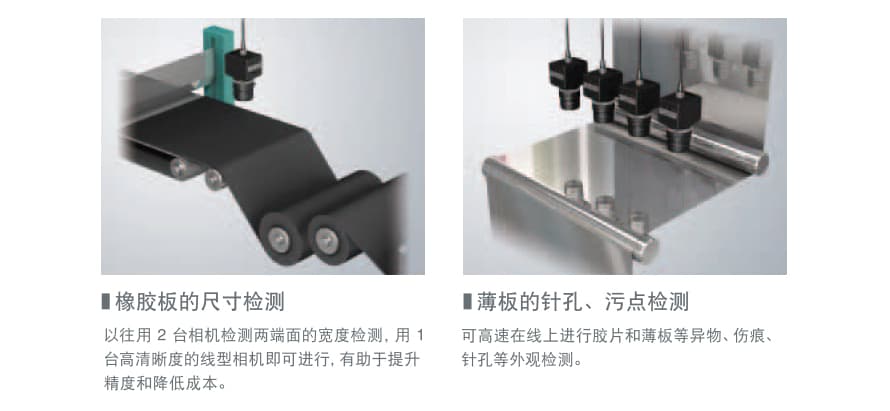

另外，對于布匹裝的連續監測的產品，線掃描相機也非常方便。
但是，相比于面陣相機，線掃描相機成本更高，安裝架設難度更高。同時，需要配合編碼器來配合觸發拍照，需要有這方面的Know-how。

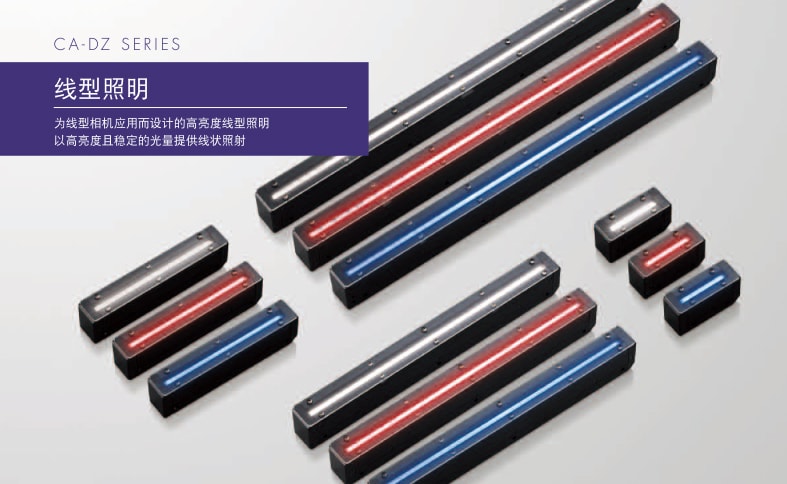

最后，線掃描相機需要使用特殊的鏡頭和光源。
八，3D相機
目前市面的3D相機根據成像原理不同，主要分為三種。
- 激光類（Laser）
- 多目類（Binocular Vision）
- 光柵類（Strip Pattern）
1，激光類（Laser）

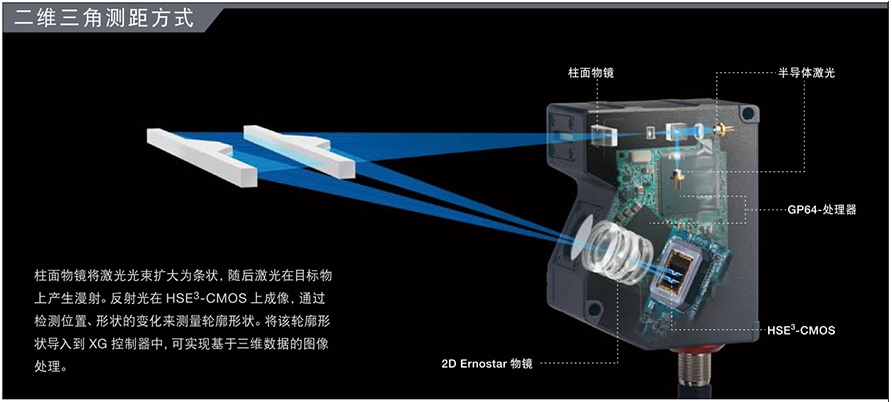

主要是通過三角反射原理，激光發生器投出激光束照在物體表面，反射回來的光線被CCD接受，然后建模成3D圖像。
激光掃描成像
2，雙目類（Binocular Vision）
雙目立體視覺是指用兩臺性能相當、位置固定的CCD攝像機， 獲取同一景物的兩幅圖像，通過兩個攝像頭所獲取的二維圖像，來計算出景物的三維信息。
在原理上比較類似人類的雙目視覺。組建一個完整的雙目立體視覺系統一般需要經過攝像機標定，圖像匹配，深度計算等步驟。
九，2.5D相機

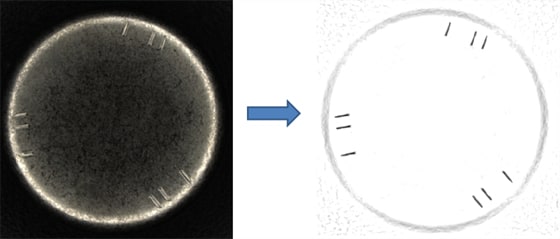

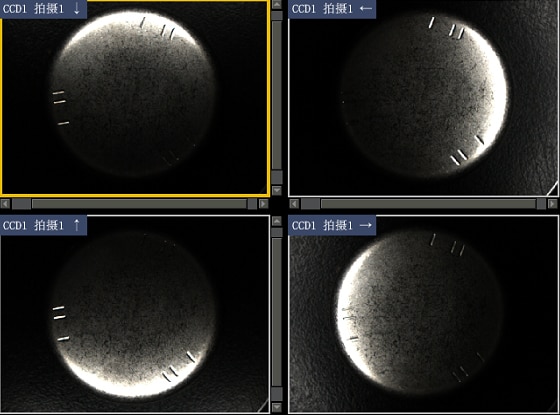

（詳細介紹請參考之前歷史文章）通過控制光源從不同角度照明，得到圖像凹凸信息產生的陰影圖像，而最后合成計算得到3D信息的圖像（注：高度“Z”方向不能定量測量，所以叫2.5D）。
原圖–>合成圖像
以上內容，希望對大家有所啟發。
